InstallazIone
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
2-23
Connettori I/o HyPath
Connettori I/o HyPath
Note:
• Isolare tutte le comuni esterne dalla messa a terra del telaio.
• Se per attivare I/O viene utilizzata tensione esterna, collegare la comune dell’origine esterna alla comune +24 V
interna.
• Su ogni connettore dei sistemi HyPath è stampato I/O.
Attenersi alle informazioni seguenti per configurare i cavi I/O HyPath.
Il connettore di abbinamento I/O HyPath è un connettore circolare a 37 piedini.
• Connettore cavo: AMP 206305-1
• Contatti piedini: AMP 66098 (16 – 18 AWG), AMP 66331 (20 – 24 AWG)
• Kit Hypertherm: 228492
Nelle pagine seguenti vengono fornite ulteriori caratteristiche tecniche e informazioni sulle uscite piedini per le schede
dell’interfaccia HyPath.
1
5
10
16
23
29
34
4
9
15
22
28
33
37

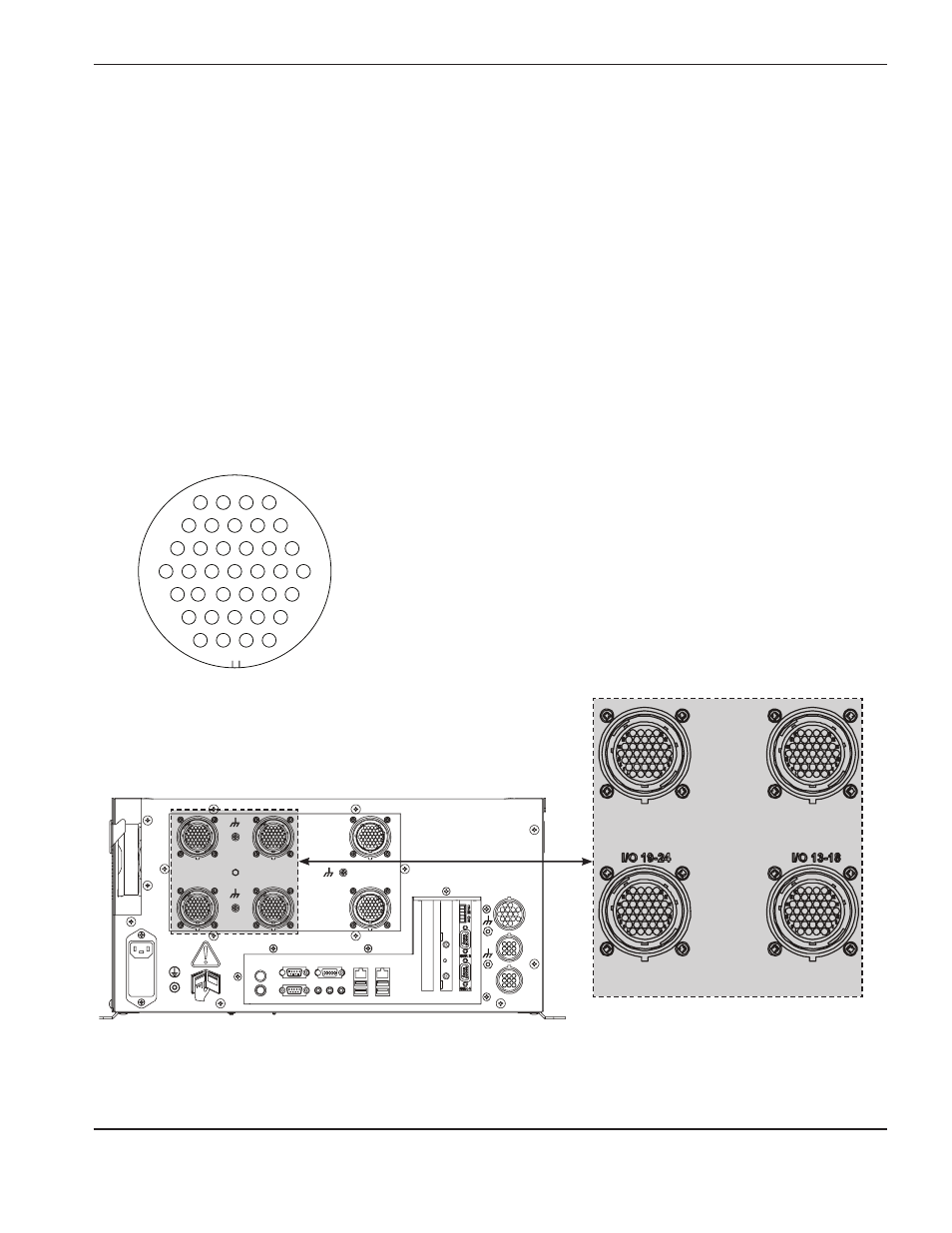

Connettore I/o HyPath
Posizione dei connettori I/o
J6 I/O 7 – 12
J7 I/O 1 – 6
J5 I/O 13 – 18
J4 I/O 19 – 24
