Per abilitare i nuovi valori da comparare con le precedenti misurazioni, è essenziale registrare i valori di riferimento. Limitorque
raccomanda di farlo dopo che la valvola è stata installata, avviata e fatta funzionare in normali condizioni e dopo una
disattivazione dell'impianto o una revisione dell'attuatore/valvola. L'utente può scegliere di azzerare il profilo di coppia in ogni
momento.
1. Scegliere “AZZERA CONTATORI PROFILO DI COPPIA?” dalla routine “AZZERAMENTO DIAGNOSTICA”.
2. Selezionare “SI” per accedere alla schermata “SALVA PROSSIMO CICLO COPPIA?”.
3. Selezionare “NO” per attivare o disattivare l'azzeramento.
Dopo il successivo ciclo completo della valvola in entrambe le direzioni, l’azzeramento sarà automaticamente disattivato.
4. Scegliere “AZZERAMENTO CONTATORI” per azzerare tutti i parametri elencati a “0.”

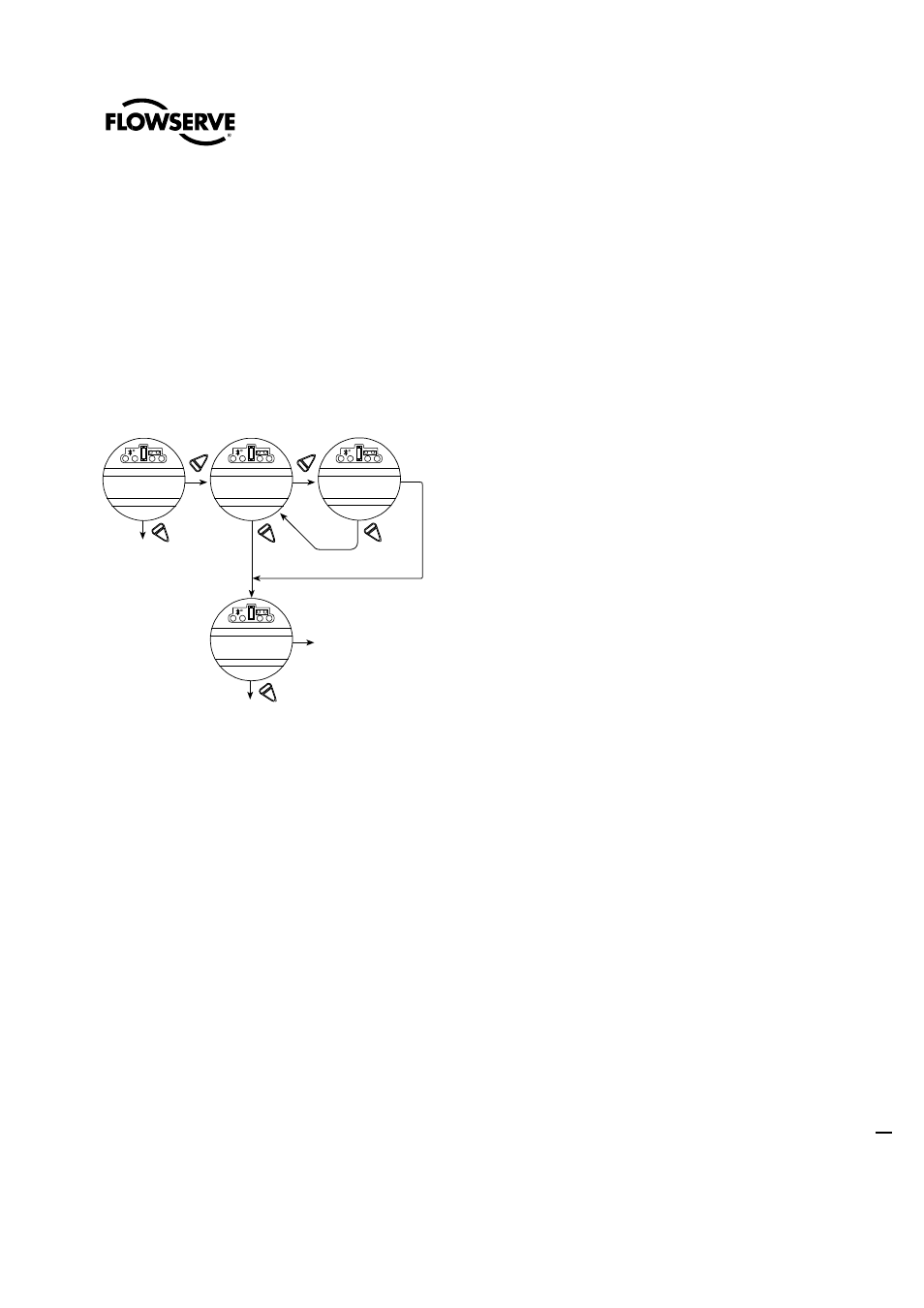

Figura 4.32 - Azzeramento diagnostica
4.22 Numero etichetta (TAG)
Default = spazi vuoti
Personalizzare le impostazioni:
1. Selezionare “MODIFICA TAG?” dalla routine di “SETUP”.
2. Selezionare “SI” per accedere alla visualizzazione “IMPOST. CIFRA”.
3. Selezionare “NO” per scegliere il numero o la lettera desiderati per ogni carattere del numero dell'etichetta della valvola,
fino a un massimo di 16.
Il display alfanumerico parte da un set di simboli, quindi scorre i numeri e le lettere dalla A alla Z, nel seguente ordine: ! “ #
$ % @ ‘ ( ) * + , - . / 0-9 : ; < = > ? A-Z. C'è uno spazio vuoto alla fine di ognuno, in modo da poter inserire in modo chiaro
un numero inferiore a 16 caratteri. Per evidenziare il carattere da inserire, appare un punto sopra lo spazio e la relativa
lettera scompare.
AZZERA CONTATORI
DI DIAGNOSTICA?
AZZERA CONTATORI
PROFILO COPPIA?
SALVA PROSSIMO
CICLO COPPIA - OK?
AZZERAMENTO
CONTATORI OK?
SI SI SI
NO NO NO
SI
Azzeramenti: Numero rotazioni
Operazioni contattore
Tensione massima
Tensione minima
Totale tempo motore
Tempo corsa
