Figura 4.20 - Timer a due velocità
4.14.5 Durata impulso – OFF
Questa modalità permette di modificare la durata dell'impulso OFF.
Impostazione di default = 1 secondo
Scegliere “NO” fino a che non comparirà la durata desiderata. Regolabile tra 1 e 200 secondi, con incrementi di 1 secondo.
4.15 Modifica uscite analogiche
Il QX dispone di un segnale di feedback uscita analogica configurabile. Si può scegliere tra le funzionalità APT (Analog Position
Transmitter – trasmettitore analogico di posizione) o ATT (Analog Torque Transmitter - per la coppia). Le scelte sono descritte
di seguito.

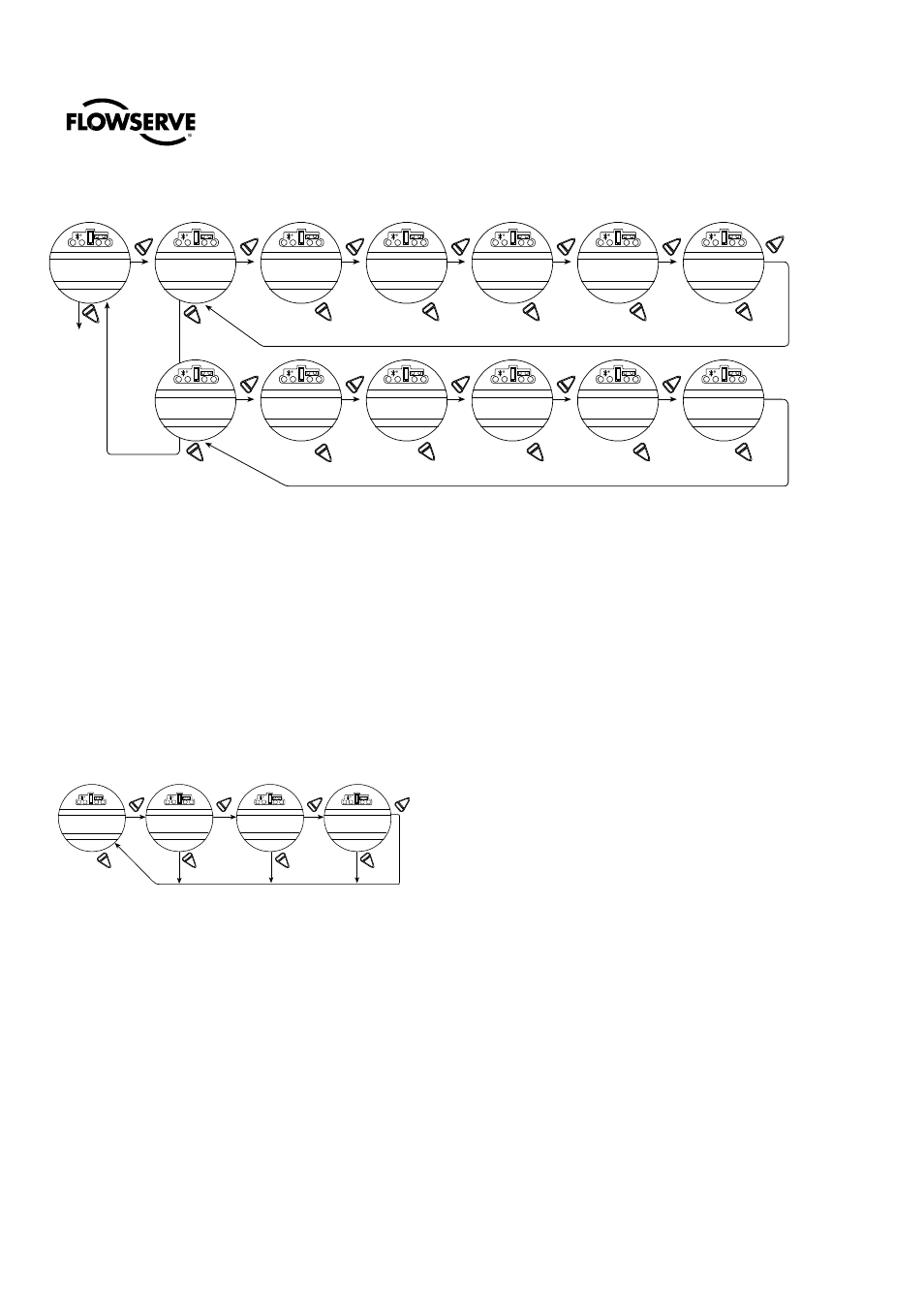

Figura 4.21 - Modifica uscite analogiche
