3.7.4 Comando remoto
Una volta impostati i finecorsa di posizione e abilitato il modo “REMOTO”:
1. Ruotare il selettore rosso su “REMOTO" per permettere il controllo da un dispositivo remoto. In tal modo si inibirà il modo
locale “APERTO/CHIUSO”.
2. La rotazione del selettore rosso su “STOP” arresterà automaticamente l'attuatore indipendentemente dal segnale di
comando, a meno che non sia stata selezionata l'esclusione dell'ESD. Vedere Capitolo 4.18, Esclusione della procedura di
arresto d’emergenza (ESD). Il selettore rosso può essere bloccato in una delle sue tre posizioni
(“LOCALE/STOP/REMOTO”) tramite un lucchetto. Si consiglia un lucchetto da 1/4 di pollice.
L'LCD mostrerà lo stato e la posizione della valvola. Nella modalità di funzionamento normale, la linea superiore mostrerà “XXX
% APERTO”, quella inferiore “STATO OK.” Vedere il Capitolo 4.13, Contatti di stato e allarme per un elenco di messaggi di
“ALLARME” o “STATO.” La Tabella 3.9 descrive le impostazioni predefinite dei LED.
3.7.5 Indicazione locale

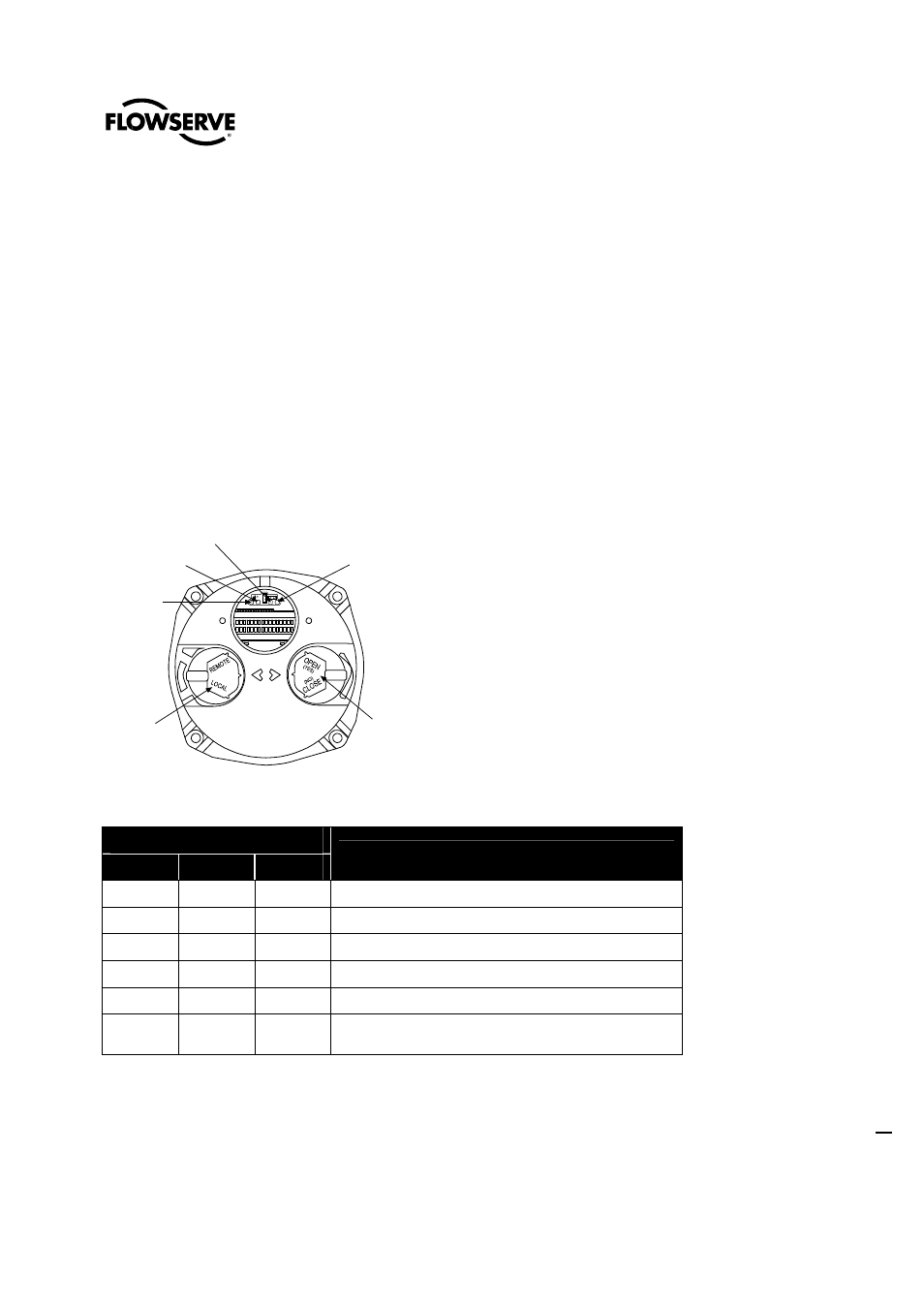

Figura 3.19 – Pannello di controllo
Tabella 3.9 - Indicatori LED - impostazioni predefinite
Indicatore LED
Descrizione funzionamento
Giallo
Rosso
Verde
OFF
ON
OFF
La valvola è completamente aperta (sel. rosso su “REMOTO”)
OFF
OFF
ON
La valvola è completamente chiusa (sel. rosso su “REMOTO”)
OFF
OFF
Lampeggia
La valvola sta chiudendosi (sel. rosso su “REMOTO”)
OFF
Lampeggia
OFF
La valvola sta aprendosi (sel. rosso su “REMOTO”)
ON
OFF
OFF
Attuatore su “REMOTO” e arrestato a mezza corsa
Lampeggia
OFF
OFF
Allarme monitor relè o attuatore (sel. rosso) su “LOCALE” o
“STOP”
I LED rosso e verde possono essere invertiti. Vedere il Capitolo 4.17, Comando locale.
N.B.: Il LED blu serve a indicare la disponibilità del Bluetooth sul QX (opzionale). Si illumina quando tale funzione viene
riconosciuta da un dispositivo esterno Bluetooth abilitato.
