LEVA DI INGAGGIO LEVA DI INGAGGIO
POSIZIONE INNESTO PER
FUNZIONAMENTO MANUALE (VOLANTINO)
NB:
LA LEVA TORNA ALLA POSIZIONE
STANDARD DOPO L'INNESTO DEL
FUNZIONAMENTO MANUALE
POSIZIONE STANDARD DI INGAGGIO
3.7 Funzionamento dell'attuatore QX
3.7.1 Funzionamento manuale
Operare l'attuatore con il volantino come segue:
1. Manovrare la leva d’ingaggio ruotando lentamente il volantino fino all'innesto completo.
2. Rilasciare la leva, che tornerà alla posizione d'origine. L'innesto sarà trattenuto nella modalità manuale da un dispositivo a
molla.
Sarà quindi possibile manovrare manualmente. L'attuatore potrà tornare a funzionare elettricamente solo portando
alimentazione al motore, il che fa scattare il dispositivo a molla e libera l'ingaggio dal volantino reinnestando la trasmissione.
Per evitare manovre manuali non autorizzate, in modalità "MOTORE" la leva d’ingaggio del volantino può essere bloccata con
un lucchetto (consigliato: da mezzo pollice).
3.7.2 Funzionamento elettrico
Prima di alimentare l'attuatore, verificare che le specifiche della tensione sulla targhetta siano adeguate all'installazione.
Collegare ai terminali dell'attuatore un'alimentazione non corretta può far saltare i fusibili o causare un danno permanente ai
componenti elettrici dell'unità. La rotazione di fase non ha bisogno di controlli, dato che tutte le unità sono dotate di una
funzione di correzione di fase. Alimentato l'attuatore, non metterlo in funzione senza prima verificare che sia stato impostato e
configurato per l'applicazione desiderata.

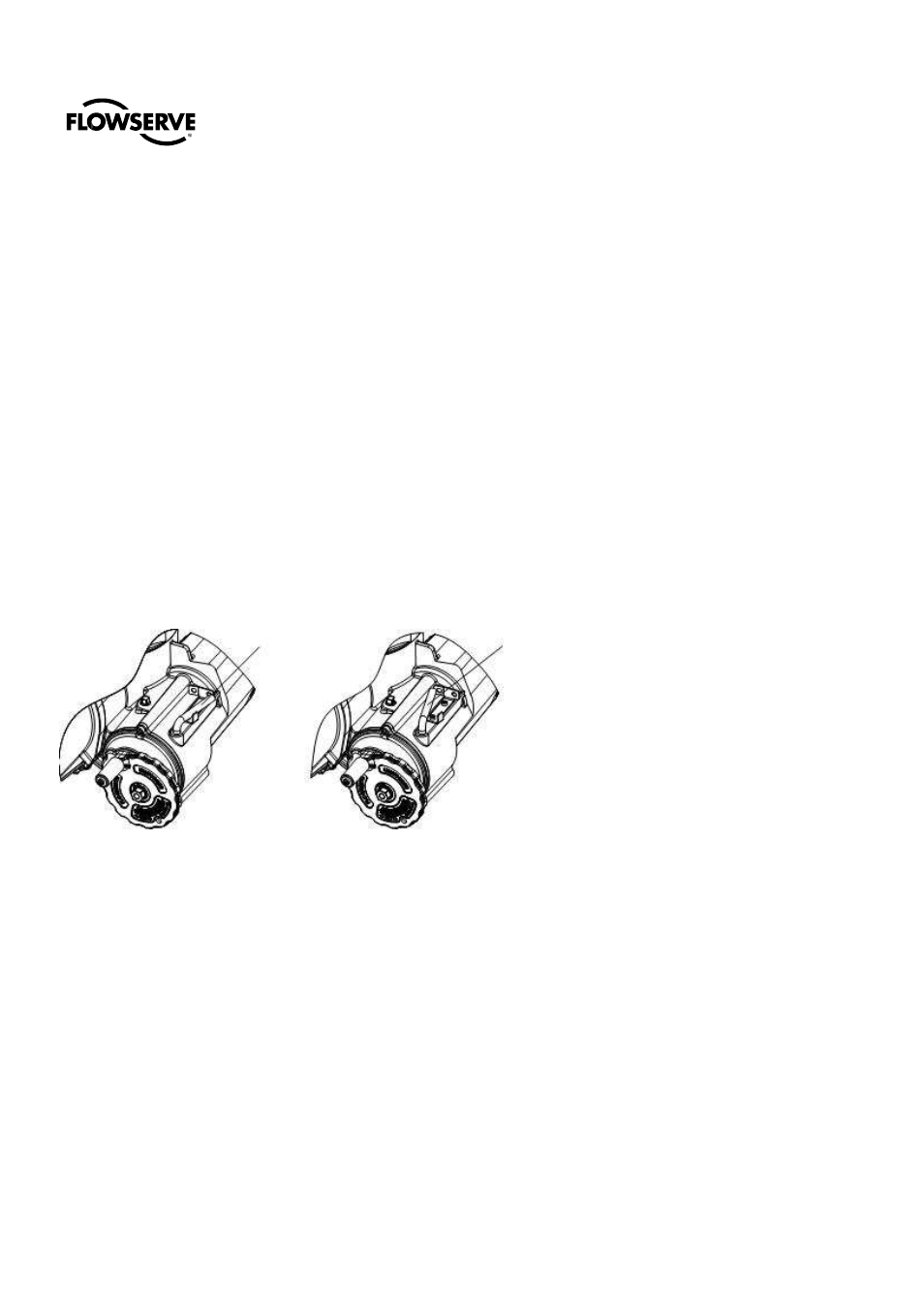

Figura 3.18 – La leva di ingaggio del volantino mostra la direzione dell'innesto (mostrato QX-05)
3.7.3 Comando locale
Una volta impostati i finecorsa di posizione (vedere Capitolo 3.6.4, Impostazione finecorsa di posizione) e con la modalità
autoritenuta come preimpostata, l'attuatore può essere controllato localmente dal pannello di controllo.
1. Ruotare il selettore rosso di scelta su "LOCALE"
2. Muovere quello nero su “APERTO” o “CHIUSO”.
In caso si sia scelto il modo autoritenuto, l'attuatore continuerà a funzionare dopo il rilascio del selettore. L'attuatore può essere
arrestato in ogni momento impostando il selettore rosso su “STOP”, mentre la direzione può essere invertita o arrestata tramite
il selettore nero.
In caso si sia scelta la modalità non autoritenuta (per inerzia), l'attuatore può essere fatto avanzare gradualmente a qualsiasi
posizione intermedia mantenendo il selettore nero nella posizione desiderata (“APERTO” o “CHIUSO”) per il tempo necessario.
L'attuatore si arresterà una volta rilasciato il selettore.
