Attuatore elettronico Limitorque QX
FCD LMITIM3306-04 – 03/10
flowser ve.co m
51
* Se si sceglie l'azione POSIZIO NE,
apparirà questo menu.

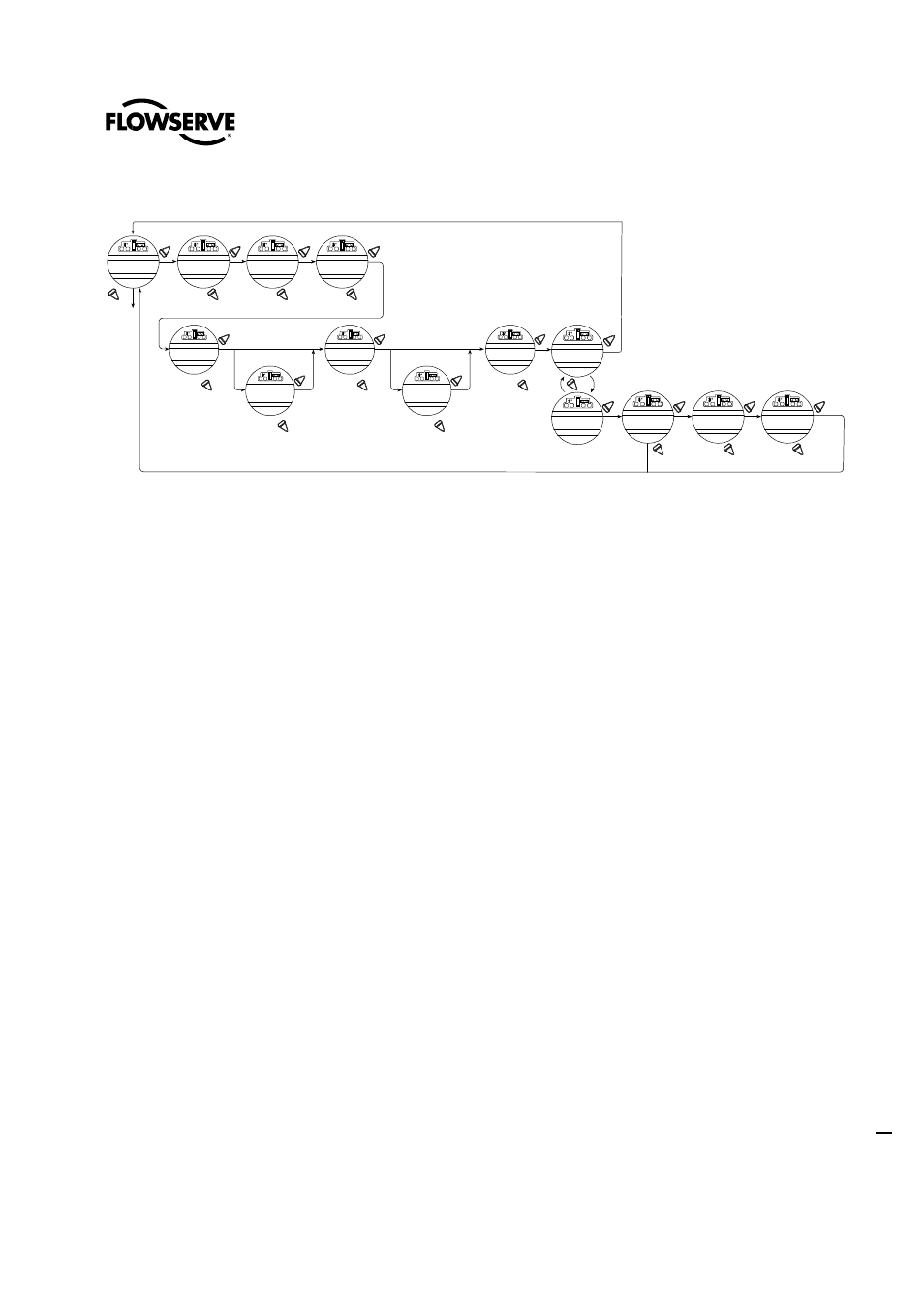

Figura 4.17 – PA Profibus
4.12 Opzione DN
L'opzione DN permette di controllare l'attuatore tramite un segnale di comunicazione DeviceNet. Se acquistata, questa opzione
verrà automaticamente abilitata. Per impostare l'indirizzo DN si dovrà utilizzare un tool di configurazione per sistema
DeviceNet.
N.B.: Se non si è acquistata l'opzione, le schermate per le relative modifiche non saranno disponibili. Per aggiungere tale
opzione contattare il servizio Limitorque allo 0.2.66325.1
Il controllo del QX può avvenire tramite comando digitale cablato, comando analogico (Modutronic), o attraverso protocolli di
rete. Al fine di utilizzare questa funzione, scegliere il funzionamento “Modo multiplo”, nel Capitolo 4.16, Modalità remota.
Questa è l'impostazione preimpostata per il comando remoto. Con questa configurazione, sono disponibili tre modalità di
comando remoto: digitale, analogico, di rete. Il controllo digitale e di rete si basano sull'ultimo comando ricevuto. Quello
analogico si avvia sia abilitando l'ingresso utente 2 (configurato come ingresso CSE), sia interrompendo e riattivando il controllo
analogico.
4.12.1 Stato
Default = ON
Lo stato DN permette di attivare o disattivare la funzione di controllo digitale dell'attuatore.
4.12.2 Velocità in Baud
Default = 125K Baud
“Velocità in Baud” cambia la velocità di comunicazione per adattarsi all'applicazione.
Modificare la velocità preimpostata:
Selezionare “NO” per scegliere tra una velocità in Baud di 125k, 250k, 500k a seconda del modello del sistema DN. Vedere
documenti del contratto.
SI
SI
SI
SI
NO
(OFF)
NO
NO
(1-125)
NO
Incrementi per unità
SI
SI
SI
SI
*
*
SI
SI
NO
(CHIUSO)
(APERTO)
(STOP)
(
POSIZ.
)
(CHIUSO)
(APERTO)
(STOP)
(
POSIZIONE
)
(0-4095)
NO
SI
SI
SI
SI
NO
(0-100%)
NO
(1%-100%)
Incrementi 1%
(1%-50%)
Incrementi 1%
NO
NO
MODIFICA
RETE PB/PA?
STATO (ON) – OK?
INDIRIZZO PB 1 –
OK?
SCALA ANALOG.
0-100 – OK?
AZIONE SU ESD
(IGNORA) – OK?
VAI A XXX%
APERTO -OK?
GUASTO COMUN.
(NO AZ) – OK?
VAI A XXX%
APERTO -OK?
RITARDO PERD.
COM (60 SEC)–OK?
MODO APRI/CHIUDI
– OK?
MODO POSIZIONE
- OK?
CAMBIA BANDA
MORTA/PROPORZ.?
BANDA PROP.
(15%) – OK?
BANDA MORTA
(2%)
