Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
Le tre opzioni che seguono appariranno solo se si sarà
acquistata ed abilitata l'opzione personalizzata 1.
SI SI SI SI SI SI SI
NO NO NO NO NO NO NO
DISABILITATO-OK? DISABILITATO-OK? ABILITATA-OK? ABILITATA-OK? ABILITATA-OK?
SI SI SI
NO NO NO
DISABILITATO-
OK? DISABILITATO-OK? DISABILITATO-OK?
• “LOCALE SELEZION.” - selettore rosso su "LOCALE"
Il LED giallo lampeggia con il monitor relè diseccitato.

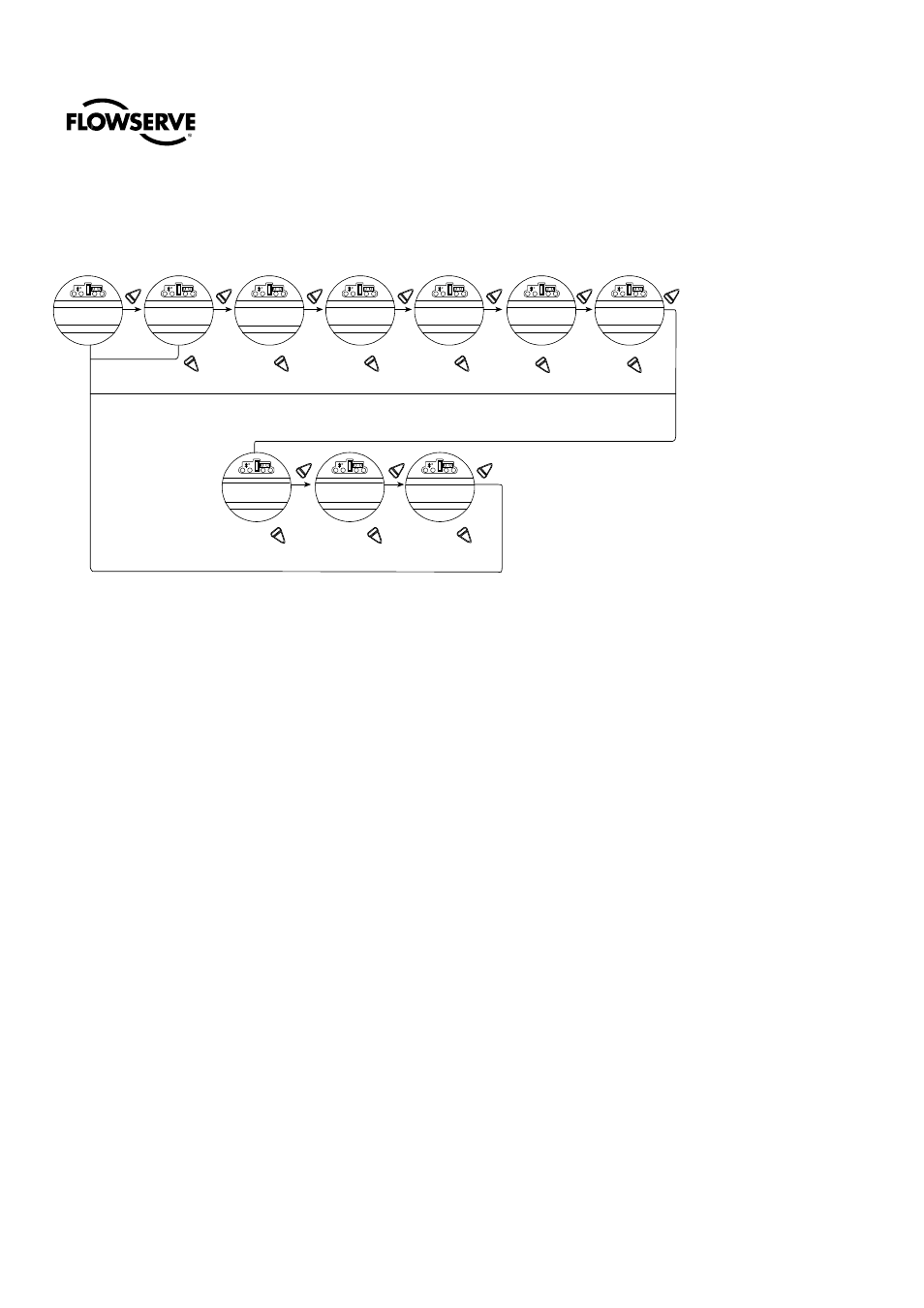

Figura 4.31 – Monitor relè
Alcune funzioni sono monitorate costantemente e non possono essere modificate. Altre tre, invece, possono essere configurate
singolarmente durante il setup.
1. Selezionare “MODIFICA MONITOR RELÈ?” dalla routine di “SETUP”.
2. Selezionare “SI” per accedere alla schermata “MODIFICA IMPOSTAZIONI?”. Scegliere “SI” per accedere a ognuna delle
tre funzioni che seguono:
• “COPPIA ECCESSIVA” - parametri di coppia superati in posizione intermedia, temperatura termistore superata, o
malfunzionamento del termistore
• “SEGNALE INIBIZ.” - Inibizione “ON” e attiva
• “SEGNALE ESD” - ESD “ON” e attivo
3. Scegliere “NO” per:
• “ABILITATO” - fa scattare il monitor relè
• “DISABILITATO” - non lo fa scattare.
4.21 Azzeramento diagnostica
Per fini diagnostici, i parametri che seguono sono registrati in determinati punti della corsa della valvola a ogni movimento di
apertura e chiusura:
• Misurazione proporzionale coppia
• Numero rotazioni
• Operazioni contattore
• Tensione massima e minima
• Totale tempo motore
• Tempo corsa
MODIFICA RELÈ
ALLARME?
MODIFICA
IMPOSTAZIONI?
LOCALE ABILITATO
– OK?
STOP SELEZ. – OK?
LIMITAZ COPPIA
DISABILITATA – OK?
SEGNALE INIBIZIONE
DISABILITATO – OK?
SEGNALE ESD
DISABILITATO – OK?
ABIL. PS ATTIVO
ABILITATO – OK?
ABIL. PS KO
ABILITATO – OK?
RILASCIO ESD KO
ABILITATO – OK?
