Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
MAX SPESSORE = 1.0 mm
NON
SUPERARE 5
NON
SUPERARE4.0
NON
SUPERARE 5
NON
SUPERARE Ø8.2
DIMENSIONARE
PER VITI M3
DIMENSIONARE
PER VITI M3
TERMINALI A FORCELLA
E A SCATTO
TERMINALE A
OCCHIELLO
NON
SUPERARE 7.6

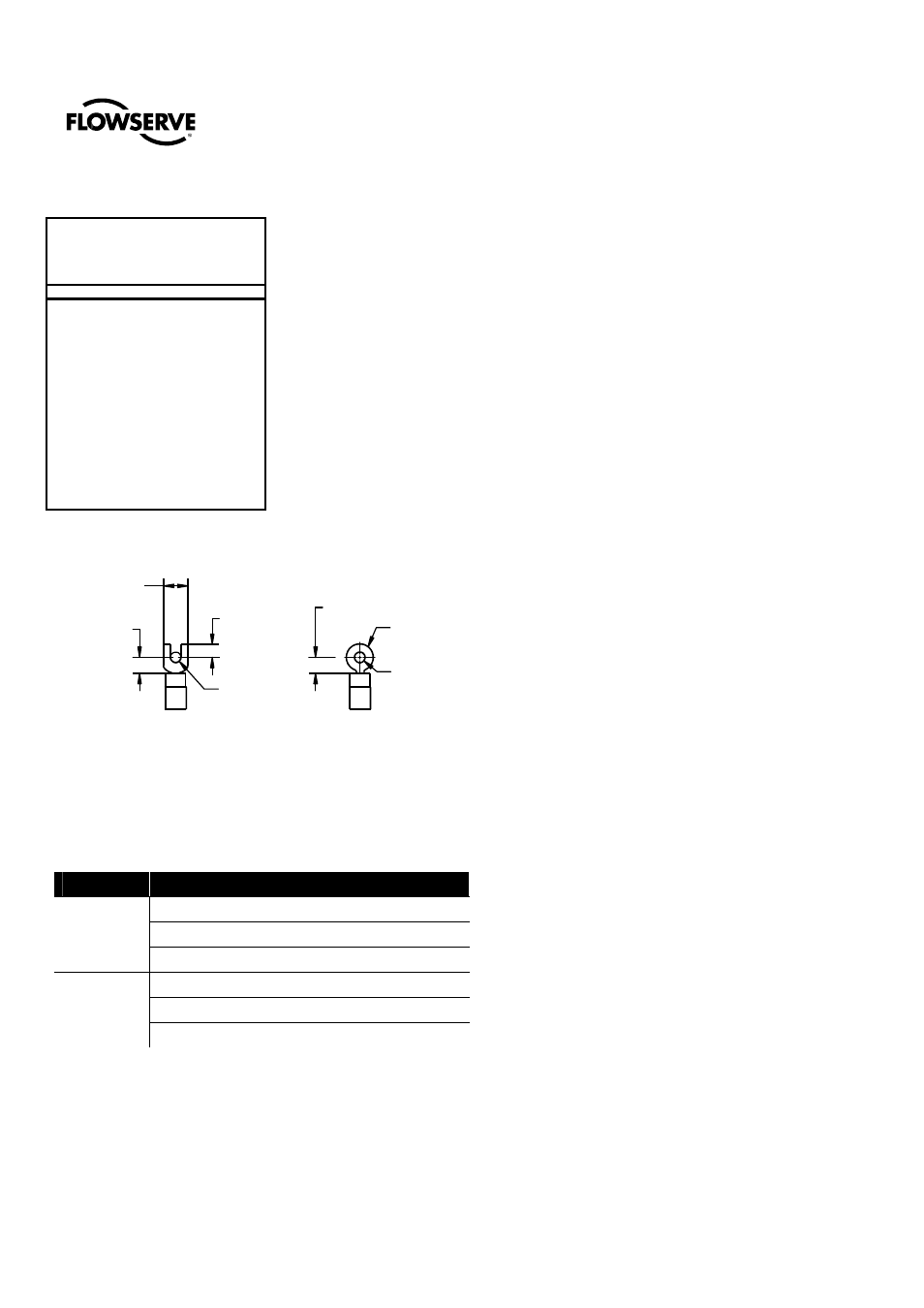

Figura 3.4 – Parametri blocco terminale; terminali alimentazione
Alta tensione
L1, L2 e L3
600 Volt CA RMS
o 150 Volt CC
Figura 3.5 – Limiti dimensionali connettore terminale controllo
N.B.: Per i risultati migliori, Limitorque raccomanda l'utilizzo dei seguenti connettori: Thomas and Betts #RZ22-6.
N.B.: È possibile utilizzare fabbricanti alternativi soltanto se le dimensioni rispettano quelle della Figura 3.5.
La Tabella 3.1 riporta la tensione massima consentita e i parametri per i terminali di comando del blocco terminale.
Tabella 3.1 – Parametri blocco terminale; terminali alimentazione L1, L2 e L3
Descrizione
Parametri
standard
30 AMP 20 AMP 15 AMP
8 Awg/10 mm 2 10 Awg/6 mm 2 14 Awg/2.5 mm 2
600 VAC RMS/150 VDC
Parametri di
maggior
sicurezza
27 AMP 18 AMP 13.5 AMP
8 Awg/10 mm 2 10 Awg/6 mm 2 14 Awg/2.5 mm 2
500 VAC RMS/150 VDC
