Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
SCHERM.-BLOCCO
TERMINALE
VITE AUTOBLOCC.
M3 X 5
USARE DUE (2) VITI PER
MONTARE SCHERM., DAL
BLOCCO TERMINALE O DAL
KIT UTENTE FINALE.

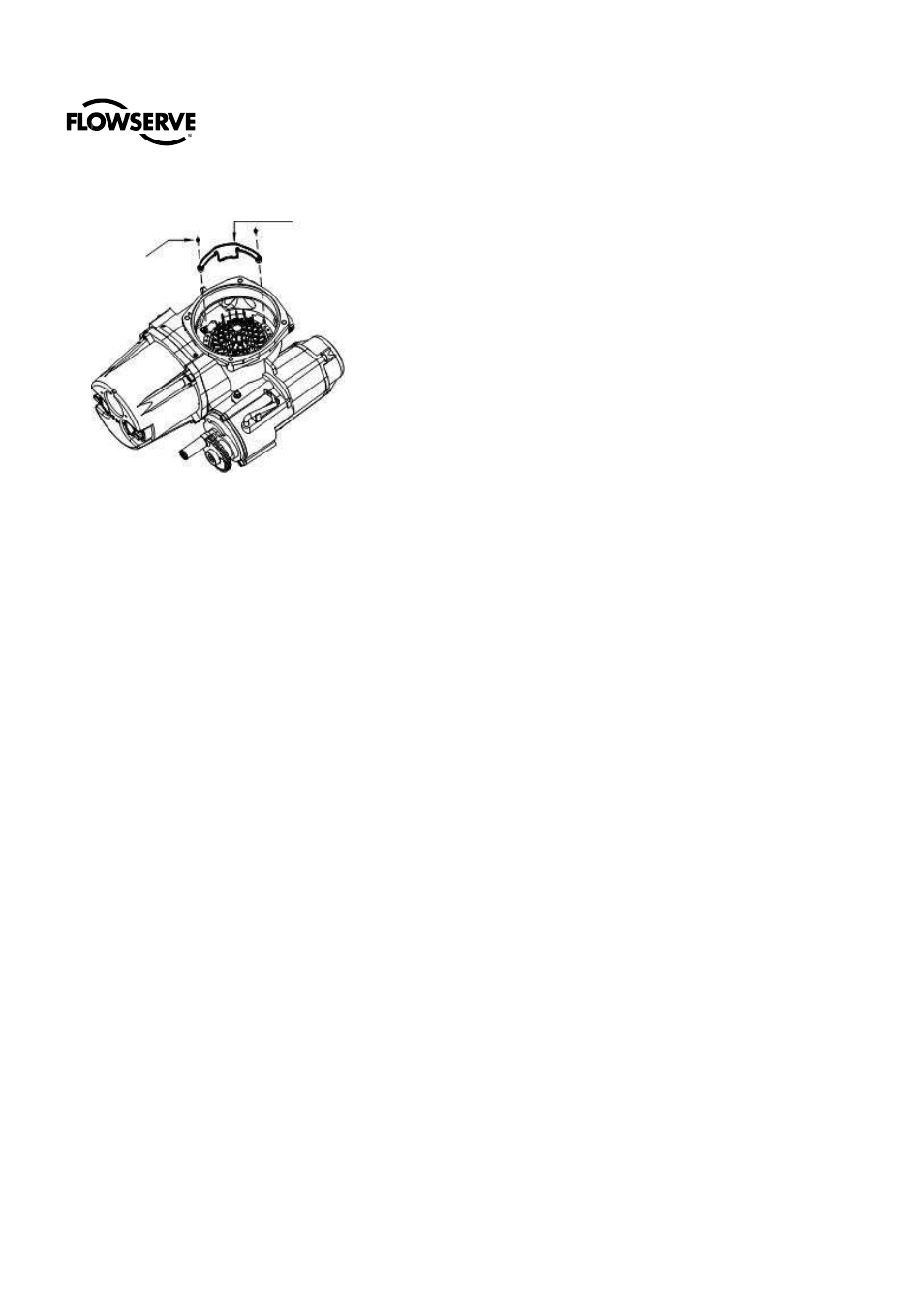

Figura 3.13 – Schermatura blocco terminale
3.6 Avviamento dell'attuatore
Prima di procedere all'avviamento dell'attuatore, verificare che sia installato correttamente sulla valvola e che l'alimentazione
principale sia accesa.
Eseguite le connessioni elettriche principali descritte nel Cap. 3.4, Collegamenti elettrici, si può procedere all'avviamento senza
dover rimuovere coperchi. Non sono necessari speciali strumenti. La configurazione è eseguita tramite l'LCD e i selettori di
comando sul pannello di controllo.
Per posizionare l'attuatore:
1. Ruotare il selettore rosso su "LOCALE".
2. Muovere quello nero su “APERTO” o “CHIUSO”.
Per configurare l'attuatore:
1. Ruotare il selettore rosso su "STOP".
2. Utilizzare quello nero per rispondere “SI” o “NO” alle domande che appariranno sul display LCD.
I finecorsa APERTO e CHIUSO devono essere impostati dopo il montaggio dell'attuatore sulla valvola. Vedere Capitolo 3.6.4,
Impostazione finecorsa di posizione. Tutti gli altri parametri dell'attuatore sono già impostati dalla fabbrica secondo i valori
predefiniti standard di Limitorque (vedere Cap. 3.6.1, Impostazioni predefinite). Riconfermare tali valori prima di mettere in
servizio l'attuatore; i requisiti dell'applicazione possono infatti essere cambiati dopo la sua fabbricazione. Vedere Cap. 3.6.2,
Visualizzazione delle impostazioni correnti.
3.6.1 Impostazioni predefinite
Salvo diversa indicazione, gli attuatori sono consegnati con la seguente configurazione:
• In apertura arrestato dal finecorsa; Modo apertura: posizione
• In chiusura arrestato dal finecorsa; Modo chiusura: posizione
• Mantenimento comando locale; Modo: autoritenuto
• Senso orario chiude; direzione Chiusura: senso orario
• ESD - Ingressi configurabili utente; preimpostato “OFF”
• Inibizioni on; stato inibizioni (default = OFF)
• Comando remoto - autoritenuto a tre fili
• Password - 100
