Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
27
Protez.sovracorrente Messa a terra
Protez.sovracorrente
Dati rete A1*
Dati rete-A1
3
4
5
Dati rete A2*
Dati rete A2
N/ C
B
A

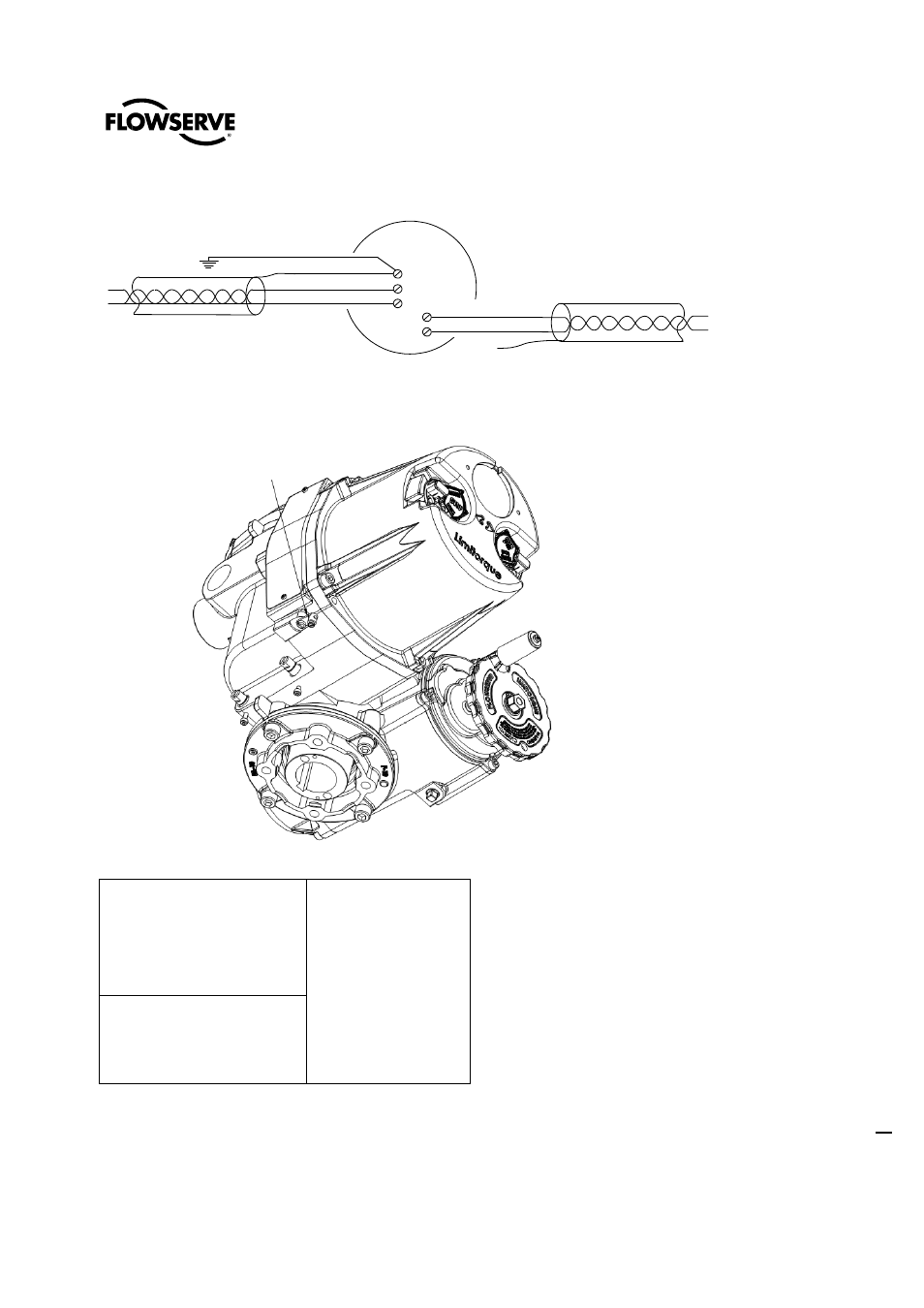

Figura 3.14 – Connessione rete utente per topologia di rete/Tipica per tutti i protocolli rete a due fili
Figura 3.15 – Collegamento esterno messa a terra - alloggiamento
Tabella 3.8 - Configurazioni predefinite
Opzione Modutronic
Banda proporzionale – 15%
Banda morta – 2%
Polarità – 20 mA = Aperto
Azione su perdita segnale = Chiuso
Protocollo Modbus RTU
9600 baud
Scala analogica = 0-100
Banda proporzionale – 15%
Banda morta – 2%
Offset – 0 mA
Opzione FF e opzione PB
Scala analogica = 0-100
Banda proporzionale – 15%
Banda morta – 2%
Se la configurazione predefinita va bene, non serve eseguirne altre. In caso invece vada modificata, vedere Capitolo 4,
Personalizzazione dell'attuatore.
BULLONE MESSA A TERRA (fornito da utente)
