Pagina 29: Figura 3.16 – visualizzazione configurazione
Attuatore elettronico Limitorque QX
FCD LMITIM3306-04 – 03/10
flowser ve.co m
29
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
Vedi
NOTA
SI
SI
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
NO
NO
SI
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
NO
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
NOTA: Messaggi presenti solo a
fronte di acquisto di
determinate opzioni.

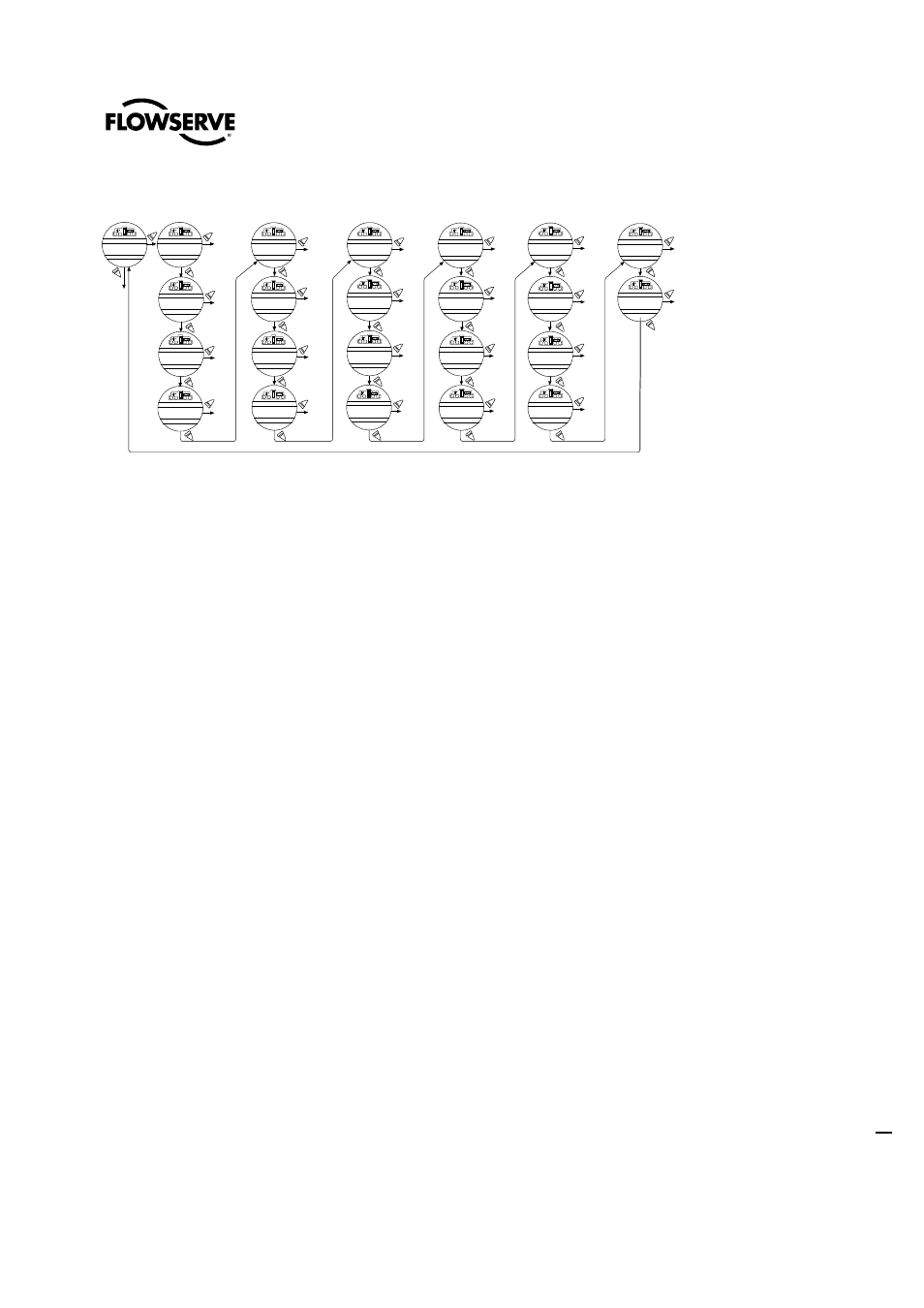

Figura 3.16 – Visualizzazione configurazione
3.6.4 Impostazione finecorsa di posizione
Questo capitolo tratterà della configurazione dei finecorsa.
Essi possono essere impostati manualmente o elettricamente.
c
AVVERTENZA: Se l'attuatore non si sposta dopo l'impostazione dei finecorsa, significa che sono impostati in modo
errato.
Impostazione del finecorsa di chiusura (funzionamento a volantino)
1. Accedere a "SETUP" come descritto nell'apposito Capitolo 2.1.1.
2. Accedere alla routine “MODIFICA POSIZIONE?”
3. Al messaggio “CAMBIA FINECORSA IN CHIUSURA?” selezionare “SI.” Apparirà “CHIUDERE VALVOLA - OK?”
4. Inserire la manovra manuale, come descritto nel Cap. 3.7.1, Funzionamento manuale.
5. Verificare che la valvola sia completamente chiusa.
6. Muoverla quindi nella direzione d'apertura ruotando una volta il volantino per permettere al motore di avanzare per inerzia.
7. Una volta nella posizione desiderata, scegliere di nuovo “SI”. Apparirà “SALVA POSIZIONE DI CHIUSURA OK?”
8. Selezionare “SI”.
La posizione sarà così calibrata. Verificare l'impostazione del finecorsa come segue:
1. Spostare la valvola nel senso d'apertura. L'indicatore luminoso di chiusura si spegnerà con circa un giro di volantino.
2. Far tornare la valvola verso la chiusura e verificare che il relativo indicatore luminoso si accenda poco prima della completa
chiusura (circa un giro).
3. Scegliere "SI" al messaggio “CAMBIA FINECORSA IN APERTURA?”.
4. Impostare “precisione di posizione?” Il QX permette di riportare all'utente la posizione sia nel modo predefinito (XXX%
APERTO), sia in modalità di precisione a singola cifra decimale (XXX.X% APERTO). Ciò può essere preferibile in
applicazioni come la modulazione, o appostamenti d'altro tipo come posizionamento da rete, in caso di errore analogico,
di perdita di comunicazione o di ESD.
VISUALIZZA
IMPOSTAZIONI?
VISUALIZZA
VALVOLA?
VISUALIZZA
DDC?
VISUALIZZA
DNET?
VISUALIZZA MODO
REMOTO?
VISUALIZZA
MONITOR RELÈ?
VISUALIZZA
IRDA / BT?
VISUALIZZA TEMPO
DI MANOVRA?
VISUALIZZA
COPPIA?
VISUALIZZA
PB/DP?
VISUALIZZA TIMER 2-
VELOCITÀ?
VISUALIZZA
ESCLUSONE ESD?
VISUALIZZA
TERMOSTATO?
VISUALIZZA
MODULAZIONE?
VISUALIZZA
PB/PA?
VISUALIZZA USCITE
ANALOG?
VISUAL. INGRESSI
DIGITALI?
VISUALIZZA
DATI VALVOLA?
VISUALIZZA FF?
VISUAL. CONTATTI
STATO E ALL.?
VISUAL. COMANDO
LOCALE?
VISUALIZZA EXTRA
COPPIA?
VISUALIZZA DATI
UNITÀ?
