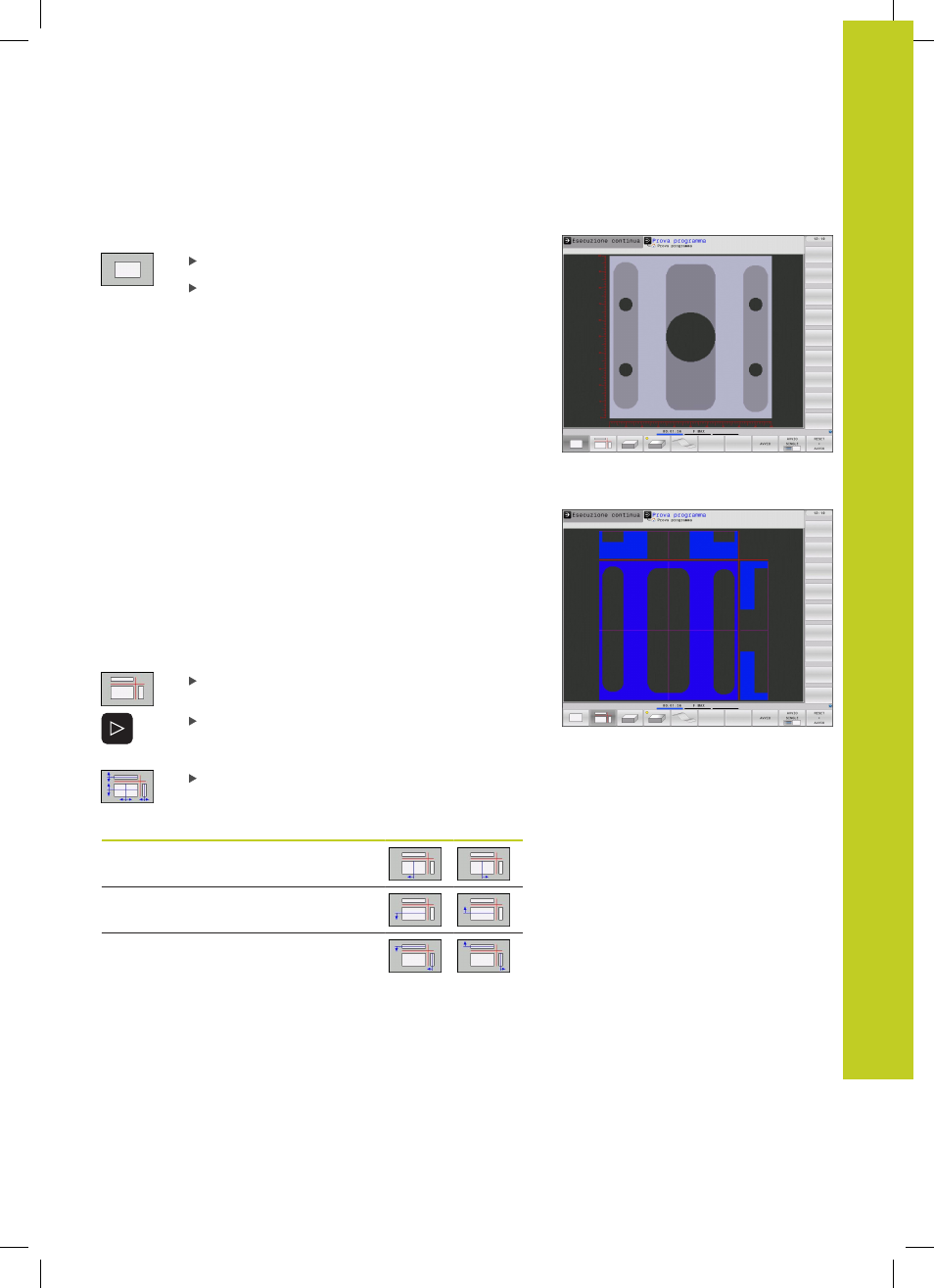

Vista dall'alto
La simulazione grafica in questa vista è la più veloce.
Selezionare con il softkey la vista dall'alto
Per la rappresentazione della profondità in questa
grafica si applica la seguente regola: "Quanto più
profondo, tanto più scuro"
Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall'alto su 2 sezioni,
simile ad un disegno tecnico. Un simbolo in basso a sinistra della
grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo DIN 6, parte 1
(selezionabile tramite MP7310).
Nella rappresentazione su 3 piani sono disponibili delle funzioni per
l'ingrandimento di un dettaglio, vedere "Ingrandimento di dettagli",
Pagina 558.
Inoltre è possibile spostare mediante softkey il piano di sezione:
Selezionare il softkey per la rappresentazione del
pezzo su 3 piani
Commutare il livello softkey fino a quando
compare il softkey di selezione delle funzioni di
spostamento della sezione
Selezionare le funzioni per lo spostamento della
sezione: il TNC visualizzerà i seguenti softkey
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione verticale in
avanti o all'indietro
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
La posizione della sezione viene visualizzata durante lo
spostamento.
L'impostazione base della sezione è scelta in modo che essa si
trovi nel piano di lavoro al centro del pezzo e nell'asse utensile sul
bordo superiore del pezzo.
