Esempi di programmazione 8.6
8
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
275

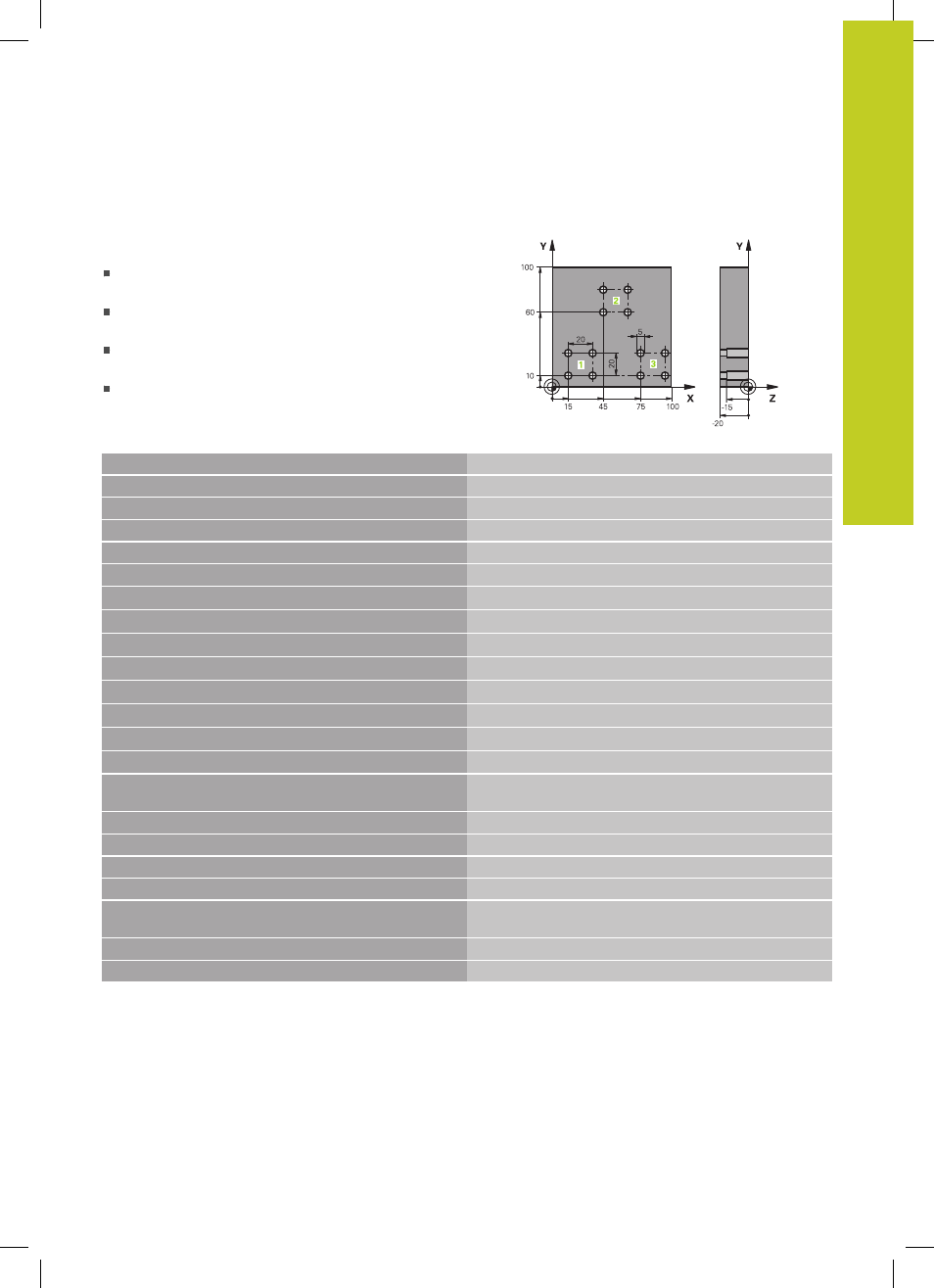

Esempio: lavorazione di gruppi di fori con più utensili
Esecuzione del programma
Programmazione dei cicli di lavorazione nel
programma principale
Richiamo della sagoma di foratura completa
(sottoprogramma 1)
Posizionamento sui gruppi di fori nel sottoprogramma
1, richiamo gruppo di fori (sottoprogramma 2)
Una sola programmazione del gruppo di fori nel
sottoprogramma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Chiamata utensile punta per centrare
4 L Z+250 R0 FMAX
Disimpegno utensile
5 CYCL DEF 200 FORATURA Definizione del ciclo "Centrinatura"
Q200=2 ;DISTANZA SICUREZZA
Q202=-3 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=3 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERF.
Q204=10 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
6 CALL LBL 1 Chiamata sottoprogramma 1 per sagoma di foratura
completa
7 L Z+250 R0 FMAX M6 Cambio utensile
8 TOOL CALL 2 Z S4000 Chiamata utensile punta
9 FN 0: Q201 =-25
Nuova profondità per la foratura
10 FN 0: Q202 = +5 Nuovo accostamento per la foratura
11 CALL LBL 1 Chiamata sottoprogramma 1 per sagoma di foratura
completa
12 L Z+250 R0 FMAX M6 Cambio utensile
13 TOOL CALL 3 Z S500 Chiamata utensile alesatore
