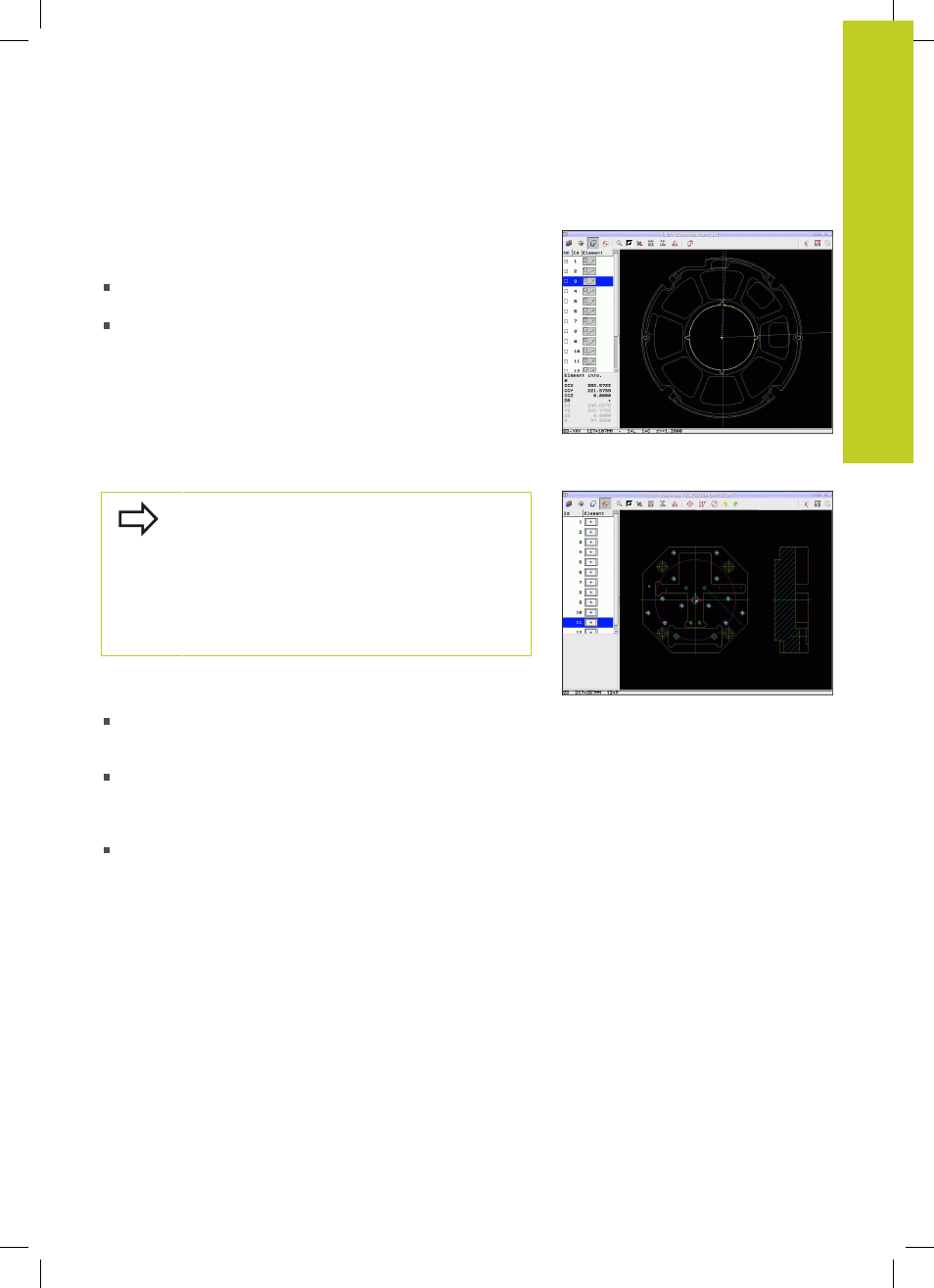

Elaborazione di file DXF (opzione software) 7.1
7
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
255
Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra diverse
informazioni sull'elemento di profilo che è stato selezionato per
ultimo cliccando con il mouse nella finestra sinistra o destra.
Retta Punto finale delle rette e in aggiunta in grigio il punto di
partenza delle rette
Cerchio, arco Centro del cerchio, punto finale del cerchio e
senso di rotazione. In aggiunta in grigio punto di partenza e
raggio del cerchio
Selezione e salvataggio posizioni di lavorazione
Per selezionare posizioni di lavorazione, si deve
utilizzare il touch-pad della tastiera TNC o un mouse
collegato tramite USB.
Se le posizioni da selezionare sono molto vicine tra
loro, utilizzare la funzione Zoom.
Selezionare eventualmente l'impostazione base
affinché il TNC visualizzi le traiettorie dell'utensile
vedere "Impostazioni base", Pagina 246.
Per selezionare le posizioni di lavorazione sono disponibili le tre
possibilità.
Selezione singola: selezione della posizione di lavorazione
desiderata con singoli clic del mouse (vedere "Selezione
singola", Pagina 256)
Selezione rapida per posizioni di foratura tramite area definita
con il mouse: selezione delle posizioni di foratura contenute
nell'area definita trascinando il mouse (Selezione rapida di
posizioni di foratura tramite area definita con mouse).
Selezione rapida per posizioni di foratura tramite immissione
del diametro: selezione di tutte le posizioni contenute nel file
DXF aventi il diametro di foratura immesso (Selezione rapida di
posizioni di foratura tramite immissione del diametro).
