Definizione origine con sistema di tastatura 3D 15.9
15
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
531

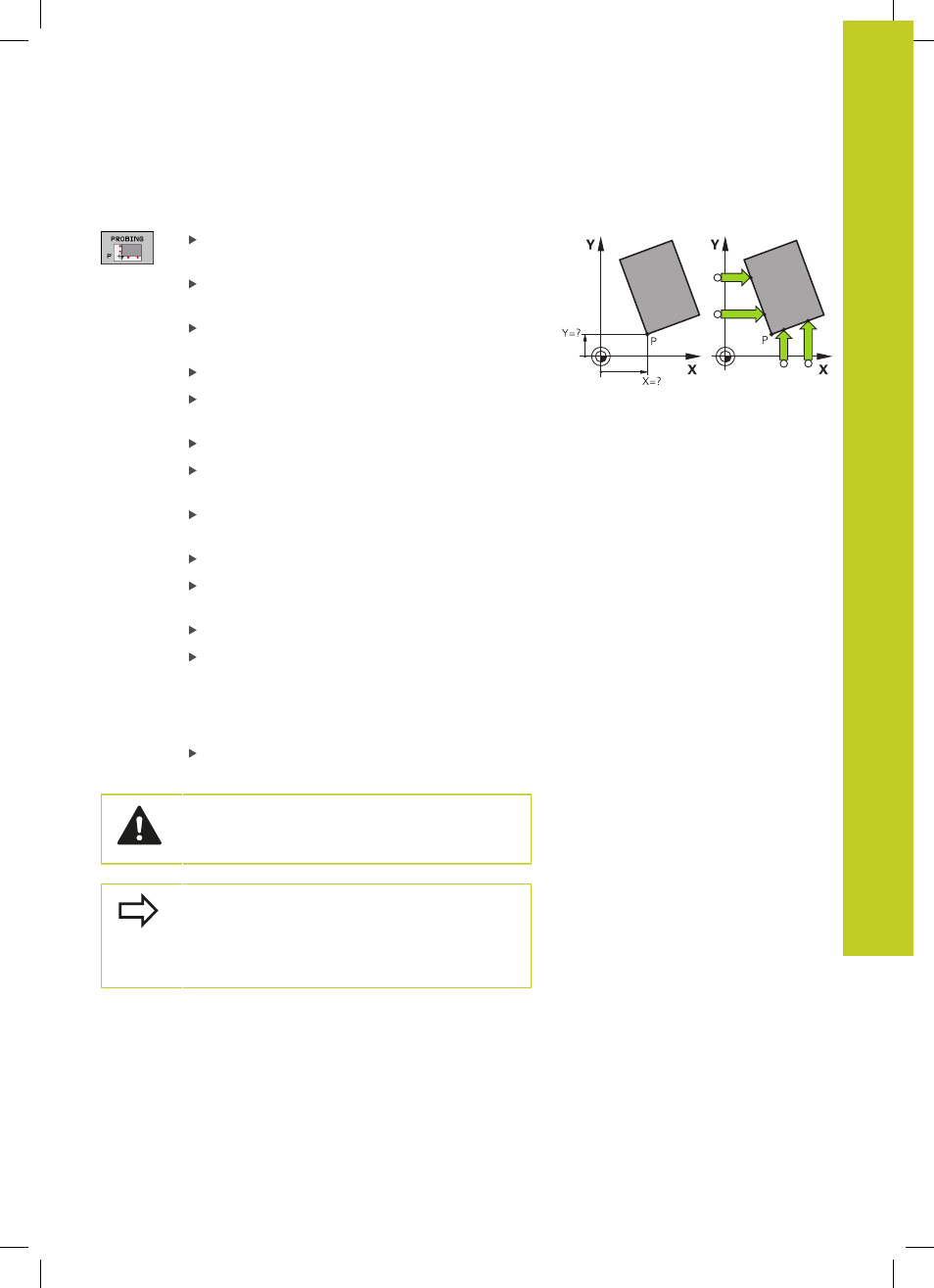

Spigolo quale origine
Selezione della funzione di tastatura: premere il
softkey TASTARE P
Posizionare il tastatore vicino al primo punto da
tastare sul primo spigolo del pezzo
Selezione della direzione di tastatura: selezionare
mediante softkey
Tastatura: premere il tasto esterno di START
Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
Tastatura: premere il tasto esterno di START
Posizionare il tastatore vicino al primo punto da
tastare sul secondo spigolo del pezzo
Selezione della direzione di tastatura: selezionare
mediante softkey
Tastatura: premere il tasto esterno di START
Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
Tastatura: premere il tasto esterno di START
ORIGINE: inserire nella finestra di menu le due
coordinate dell'origine, confermare con il softkey
SETTARE PUNTI oppure vedere "Scrittura dei
valori di misura dai cicli di tastatura in una tabella
Preset", Pagina 521
Conclusione della funzione di tastatura: premere il
softkey FINE
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
Il punto di intersezione di due rette può essere
rilevato anche tramite fori o isole e definito come
origine. Per ogni retta la tastatura può essere tuttavia
eseguita soltanto con due funzioni uguali (ad es. due
fori).
Il ciclo di tastatura "Spigolo come origine" determina l'angolo e
il punto di intersezione di due rette. Oltre a Definizione origine il
ciclo è in grado di attivare anche una rotazione base. Il TNC offre
a tale scopo due softkey che consentono di definire la retta che si
desidera utilizzare. Con il softkey ROT 1 è possibile attivare l'angolo
della prima retta come rotazione base, con il softkey ROT 2 l'angolo
di due rette.
Se si desidera attivare la rotazione base nel ciclo, è necessario
procedere sempre prima di definire l'origine. Dopo aver definito
un'origine, averla registrata in una tabella origini o Preset, i softkey
ROT 1 e ROT 2 non vengono più visualizzati.
