Generalità relative alle funzioni di traiettoria

6.2

6

TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

197

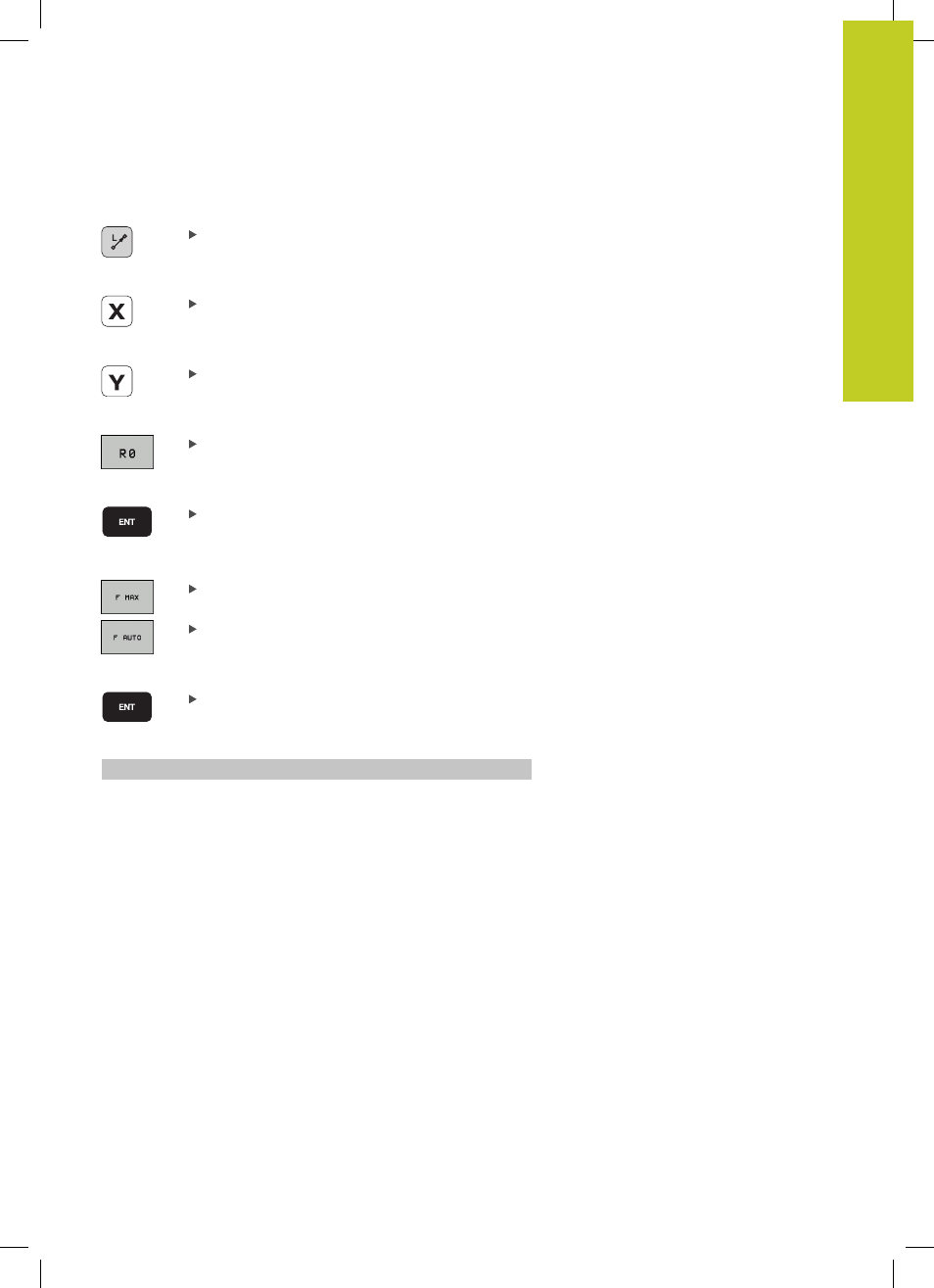

Esempio - Programmazione di una retta

Aprire il dialogo di programmazione: ad es. retta

COORDINATE?

Inserire le coordinate del punto finale della retta,
ad es. -20 in X

COORDINATE?

Inserire le coordinate del punto finale della retta,
ad es. 30 in Y, confermare con il tasto ENT

CORR. RAGGIO: RL/RR/SENZA CORR.?

Selezione correzione raggio: premere ad es. il
softkey R0, l'utensile si sposta senza correzione.

AVANZAMENTO F=? / F MAX = ENT

INSERIRE 100 (avanzamento ad es. 100 mm/min;
con programmazione INCH: l'immissione di 100
corrisponde all'avanzamento di 10 inch/min.) e
confermare con il tasto ENT oppure

Spostare in rapido: premere il softkey FMAX,
oppure

spostare con avanzamento definito nel blocco

TOOL CALL

: premere il softkey F AUTO.

FUNZIONE AUSILIARIA M?

INSERIRE 3 (funzione ausiliaria ad es. M3) e
concludere il dialogo con il tasto ENT

Riga nel programma di lavorazione

L X-20 Y+30 R0 FMAX M3
