Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.1 Elaborazione di file DXF (opzione software)
7
254
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

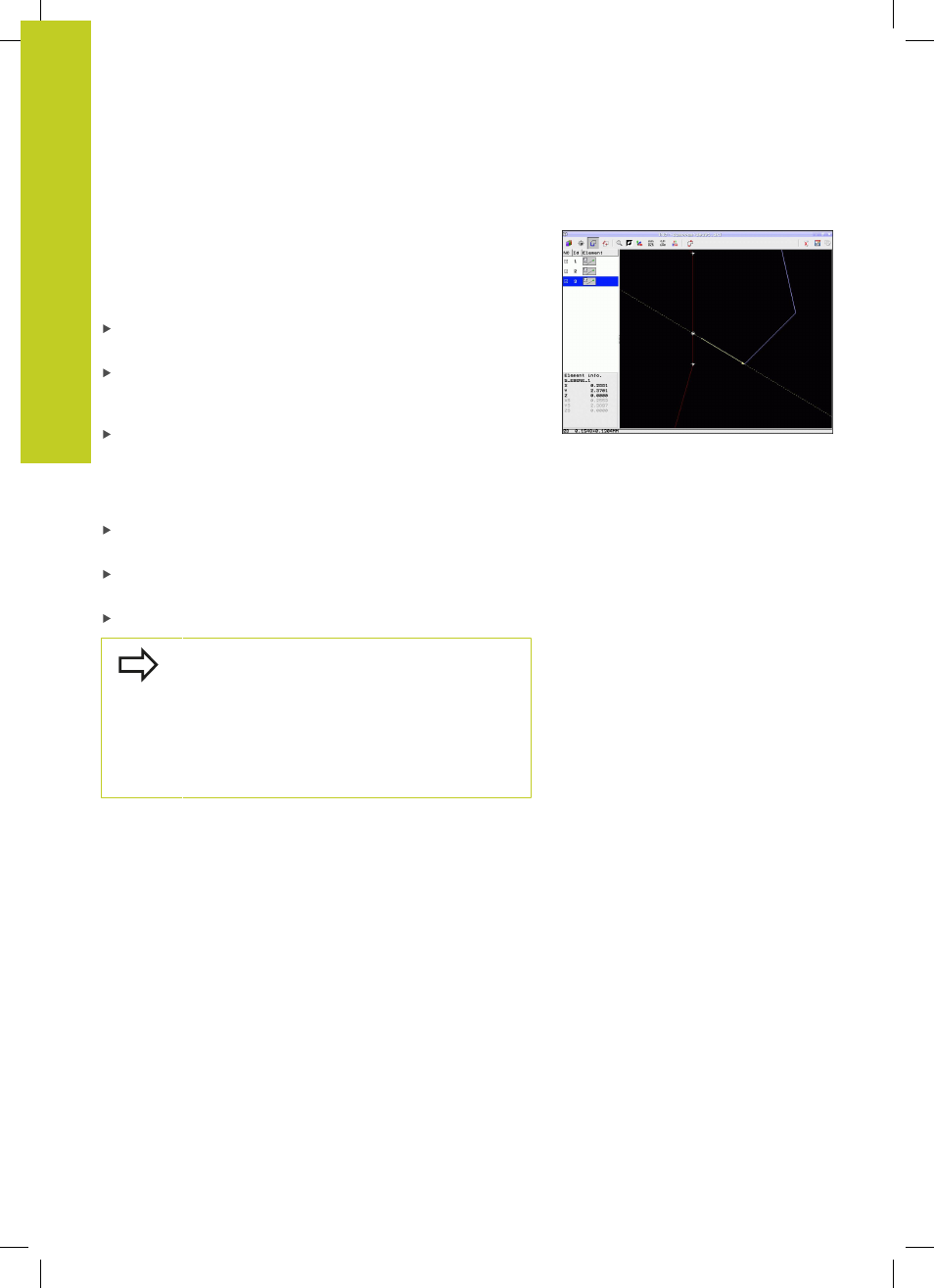

Divisione, allungamento e riduzione di elementi di profilo
Se gli elementi di profilo da selezionare non terminano nello
stesso punto sul disegno, il corrispondente elemento di profilo
deve essere prima diviso. Questa funzione è automaticamente
disponibile nel modo di selezione di un profilo.
Procedere come descritto di seguito:
L'elemento di profilo raccordato è selezionato, quindi marcato in
colore blu
Cliccare sull'elemento di profilo da dividere: il TNC indica il
punto d'intersezione con un asterisco con cerchio e i punti finali
selezionabili con un asterisco semplice
Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione:
il TNC divide l'elemento di profilo sul punto d'intersezione
e maschera di nuovo i punti. Eventualmente il TNC allunga
o accorcia l'elemento di profilo raccordato fino al punto
d'intersezione tra i due elementi
Cliccare di nuovo l'elemento di profilo diviso: il TNC visualizza
nuovamente il punto d'intersezione e i punti finali
Cliccare il punto finale desiderato: il TNC marca in colore blu
l'elemento ora diviso
Scegliere l'elemento di profilo successivo
Se l'elemento di profilo da prolungare/accorciare
è una retta, il TNC prolunga/accorcia l'elemento
di profilo in modo lineare. Se l'elemento di profilo
da allungare/accorciare è un arco di cerchio, il TNC
allunga/accorcia l'arco di cerchio in modo circolare.
Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, affinché la
direzione sia definita in modo univoco.
