Programmazione: programmazione di profili
6.5 Movimenti traiettoria – Coordinate polari
6
222
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
Programmazione di una traiettoria elicoidale
Inserire il senso di rotazione e l'angolo totale
incrementale
IPA con lo stesso segno, altrimenti
l'utensile potrebbe muoversi su una traiettoria errata.
Per l'angolo totale
IPA può essere inserito un valore
tra -99 999,9999° e +99 999,9999°.
Angolo delle coordinate polari: inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale.
Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
Inserire la Coordinata in modo incrementale per
l'altezza della traiettoria elicoidale
Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+
Inserire la Correzione raggio come specificato
nella tabella

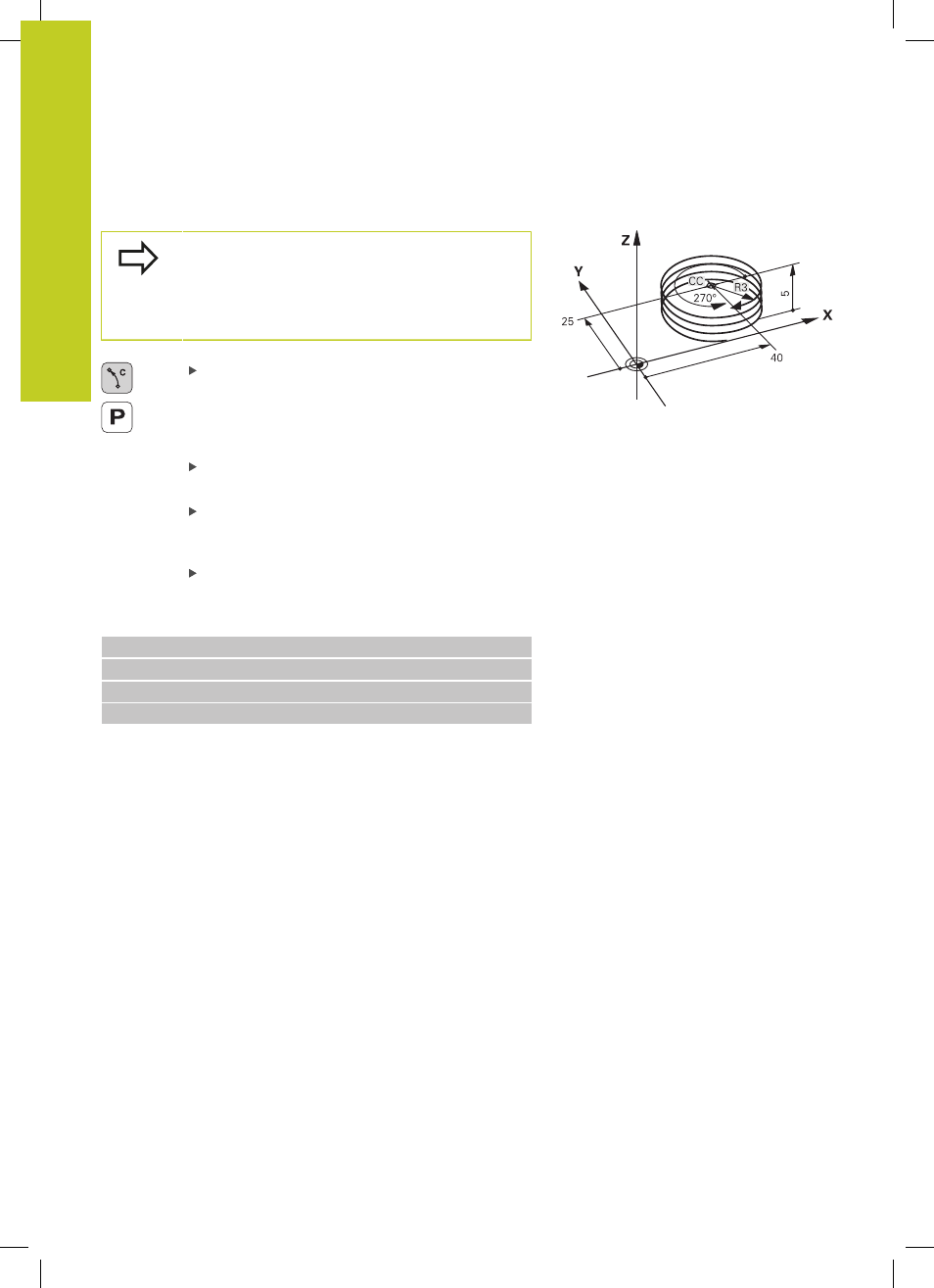

Blocchi esemplificativi NC: filettatura M6 x 1 mm con 5 principi
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
