Programmazione: sottoprogrammi e ripetizioni di blocchi di programma
8.6 Esempi di programmazione
8
274
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

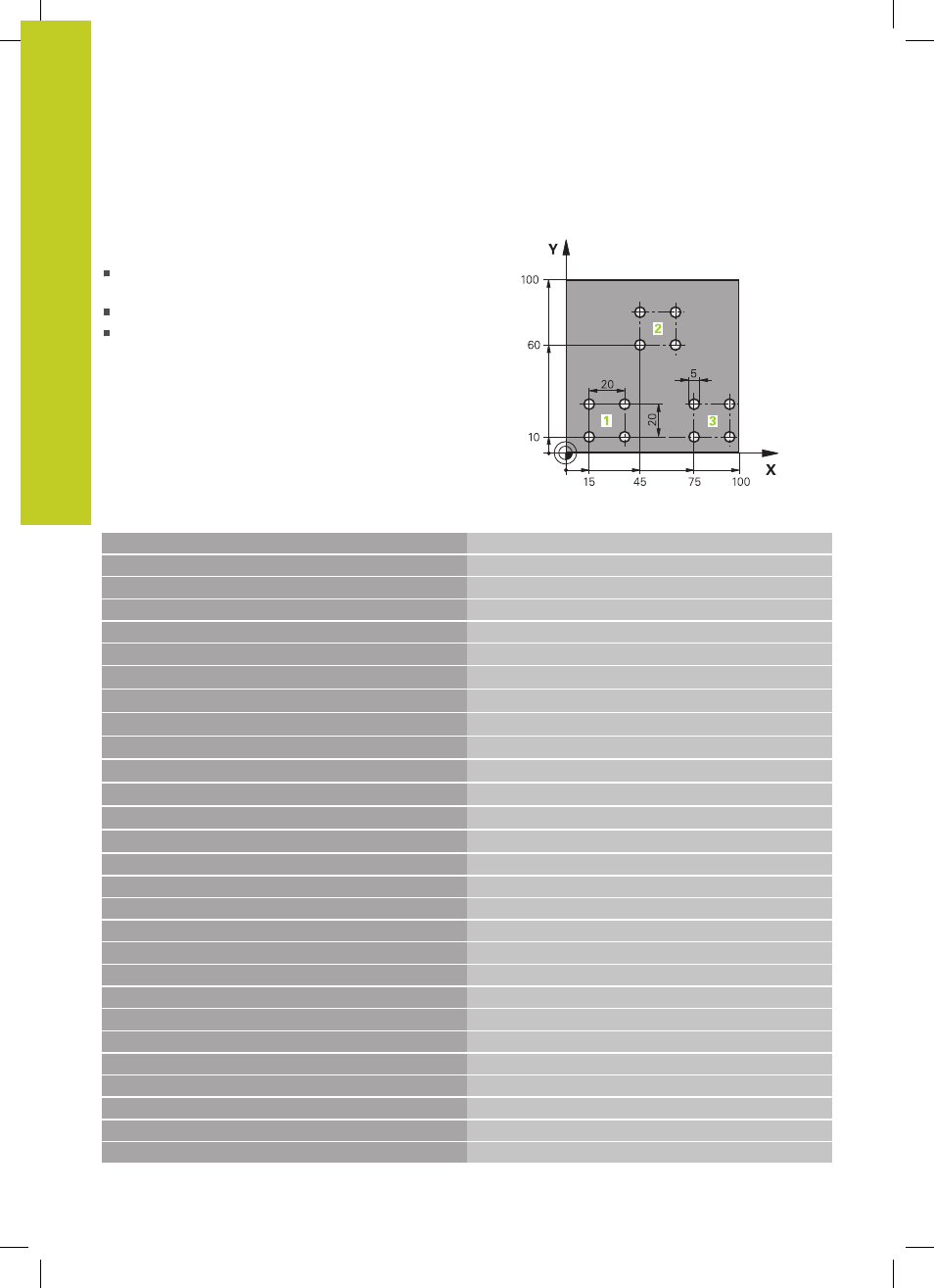

Esempio: gruppi di fori
Esecuzione del programma
Posizionamento sui gruppi di fori nel programma
principale
Chiamata gruppo di fori (sottoprogramma 1)
Una sola programmazione del gruppo di fori nel
sottoprogramma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Chiamata utensile
4 L Z+250 R0 FMAX
Disimpegno utensile
5 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-10 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERF.
Q204=10 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
6 L X+15 Y+10 R0 FMAX M3 Posizionamento sul punto di partenza del gruppo di fori 1
7 CALL LBL 1
Chiamata sottoprogramma per gruppo di fori
8 L X+45 Y+60 R0 FMAX Posizionamento sul punto di partenza del gruppo di fori 2
9 CALL LBL 1
Chiamata sottoprogramma per gruppo di fori
10 L X+75 Y+10 R0 FMAX Posizionamento sul punto di partenza del gruppo di fori 3
11 CALL LBL 1 Chiamata sottoprogramma per gruppo di fori
12 L Z+250 R0 FMAX M2
Fine programma principale
13 LBL 1 Inizio sottoprogramma 1: gruppo di fori
14 CYCL CALL Foro 1
15 L IX+20 R0 FMAX M99
Posizionamento sul foro 2, chiamata ciclo
16 L IY+20 R0 FMAX M99 Posizionamento sul foro 3, chiamata ciclo
17 L IX-20 R0 FMAX M99 Posizionamento sul foro 4, chiamata ciclo
18 LBL 0
Fine sottoprogramma 1
19 END PGM UP1 MM
