Definizione di profili mediante funzioni matematiche
9.3
9
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
283
Programmazione delle funzioni matematiche di base

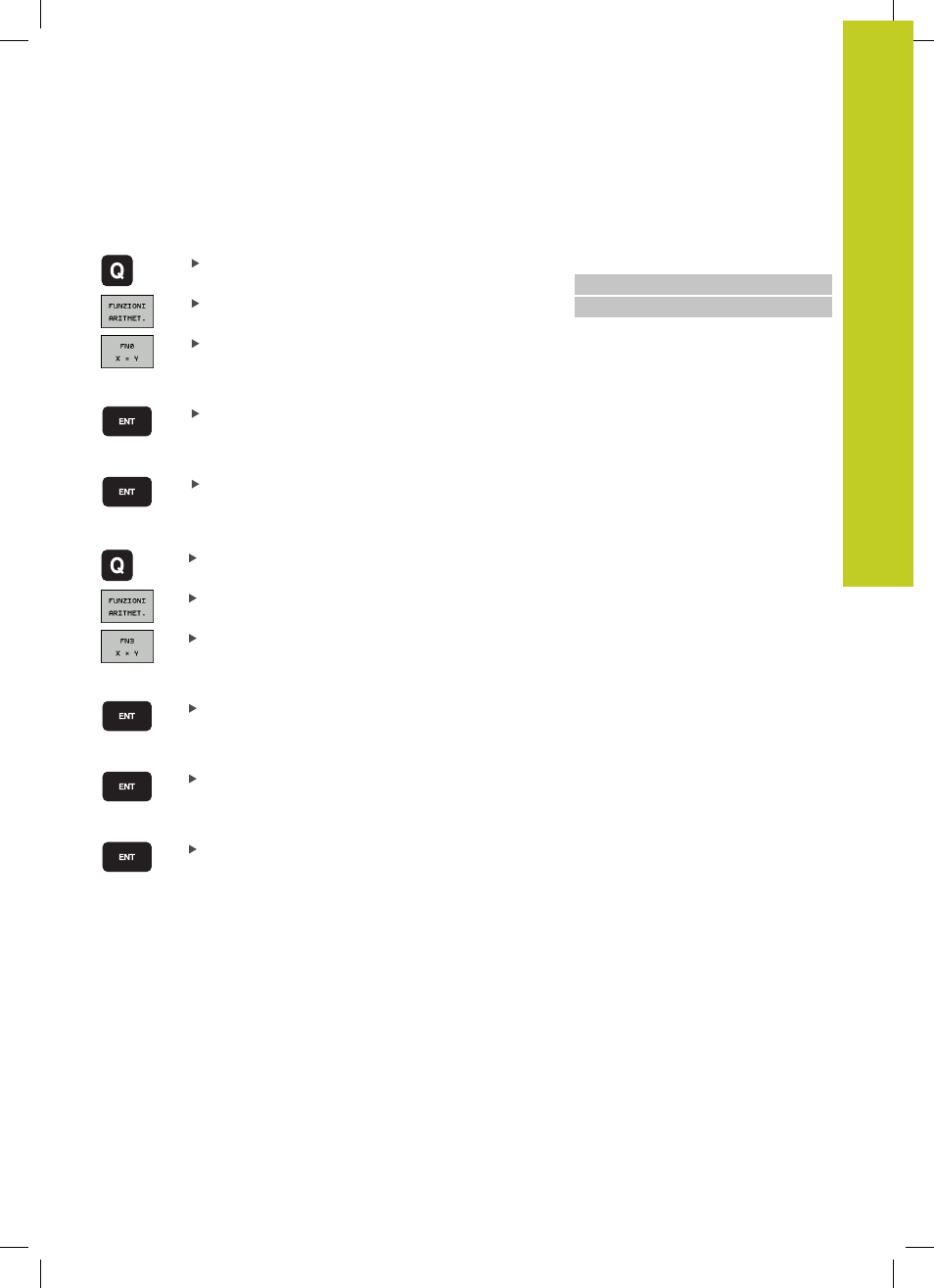

Esempio 1
Selezionare la funzione parametrica Q: premere il
tasto Q
Selezionare le funzioni aritmetiche di base: premere
il softkey FUNZIONI ARITMET.
Selezionare la funzione parametrica Q
ASSEGNAZIONE: premere il softkey FN0 X = Y
NR. PARAMETRO PER RISULTATO?
INSERIRE 12 (numero del parametro Q) e
confermare con il tasto ENT.
1. VALORE O PARAMETRO?
INSERIRE 10: assegnare a Q5 il valore numerico 10 e
premere il tasto ENT.
Blocchi di programma nel TNC
16 FN 0: Q5 = +10
17 FN 3: Q12 = +Q5 * +7
Esempio 2
Selezionare la funzione parametrica Q: premere il
tasto Q
Selezionare le funzioni aritmetiche di base:
premere il softkey FUNZIONI ARITMET.
Selezionare la funzione parametrica Q
MOLTIPLICAZIONE: premere il softkey FN3 X * Y
NR. PARAMETRO PER RISULTATO?
INSERIRE 12 (numero del parametro Q) e
confermare con il tasto ENT.
1. VALORE O PARAMETRO?
INSERIRE Q5 come primo valore e confermare con
il tasto ENT.
2. VALORE O PARAMETRO?
INSERIRE 7 come secondo valore e confermare
con il tasto ENT.
