Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
207

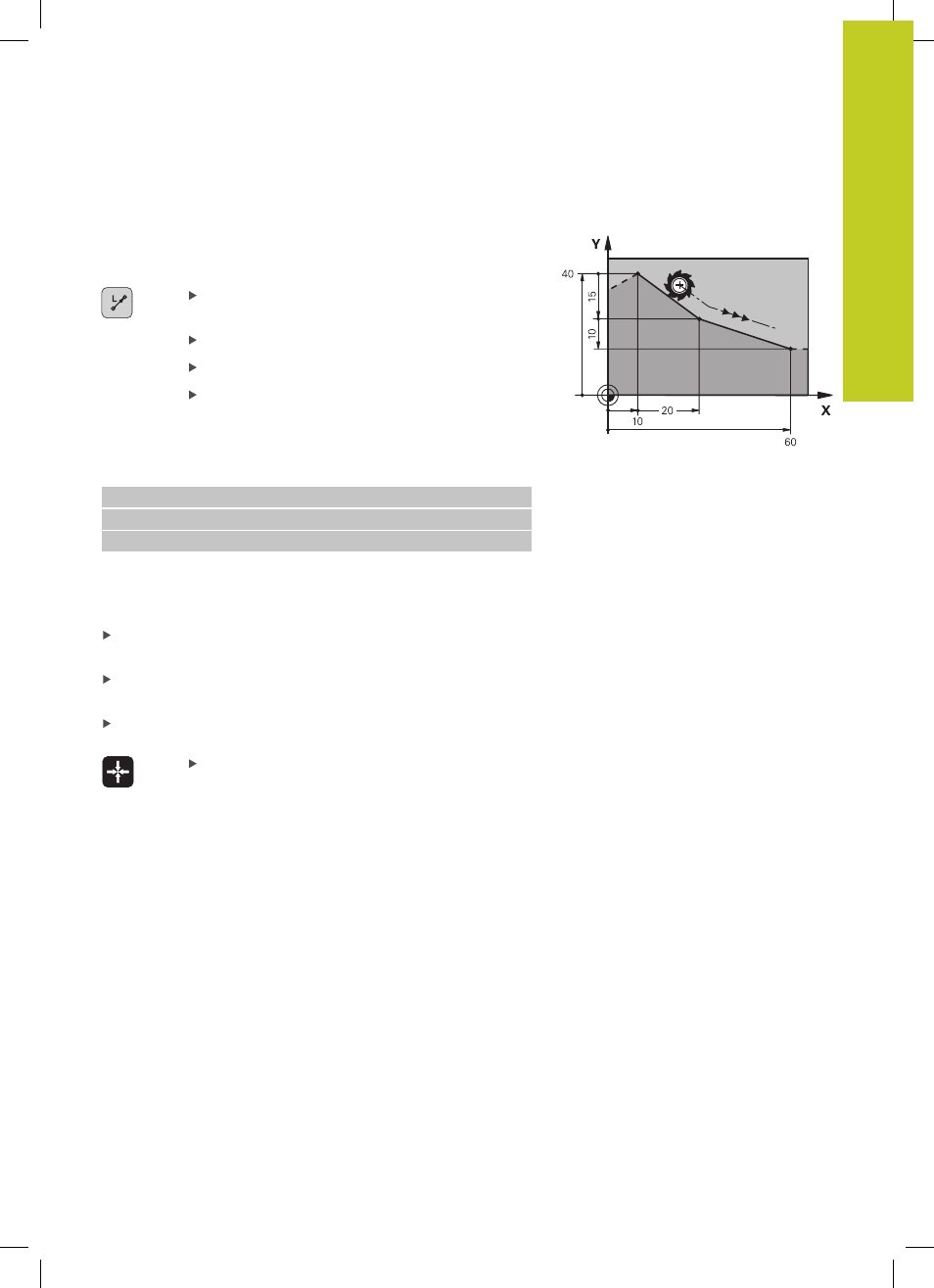

Retta L
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
Coordinate del punto finale della retta, se
necessario
Correzione del raggio RL/RR/R0
Avanzamento F
Funzione ausiliaria M
Blocchi esemplificativi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Conferma posizione reale
Un blocco lineare (blocco
L) può essere generato anche con il tasto
"CONFERMA POSIZIONE REALE":
Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
Commutare dalla visualizzazione dello schermo a
Memorizzazione/Editing programma
Selezionare il blocco di programma dopo il quale si desidera
inserire il blocco L
Premere il tasto "CONFERMA POSIZIONE
REALE": il TNC genera un blocco L con le
coordinate della posizione reale
