Programmazione: utensili
5.2 Dati utensile
5
178
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
Prova di impiego utensile
La funzione Prova impiego utensile deve essere
abilitata dal costruttore della macchina. Consultare il
manuale della macchina.
Per poter eseguire una prova di impiego utensile, il programma con
dialogo in chiaro da controllare deve essere stato completamente
simulato nel modo operativo
Prova programma.
Applicazione di prova impiego utensile
Tramite i softkey IMPIEGO UTENSILE e PROVA IMPIEGO
UTENSILE, prima di avviare un programma si può controllare nel
modo operativo Esecuzione se gli utensili impiegati nel programma
selezionato sono presenti e dispongono ancora di una durata
residua sufficiente. Il TNC confronta i valori reali di durata della
tabella utensili con i valori nominali del file di impiego utensili.

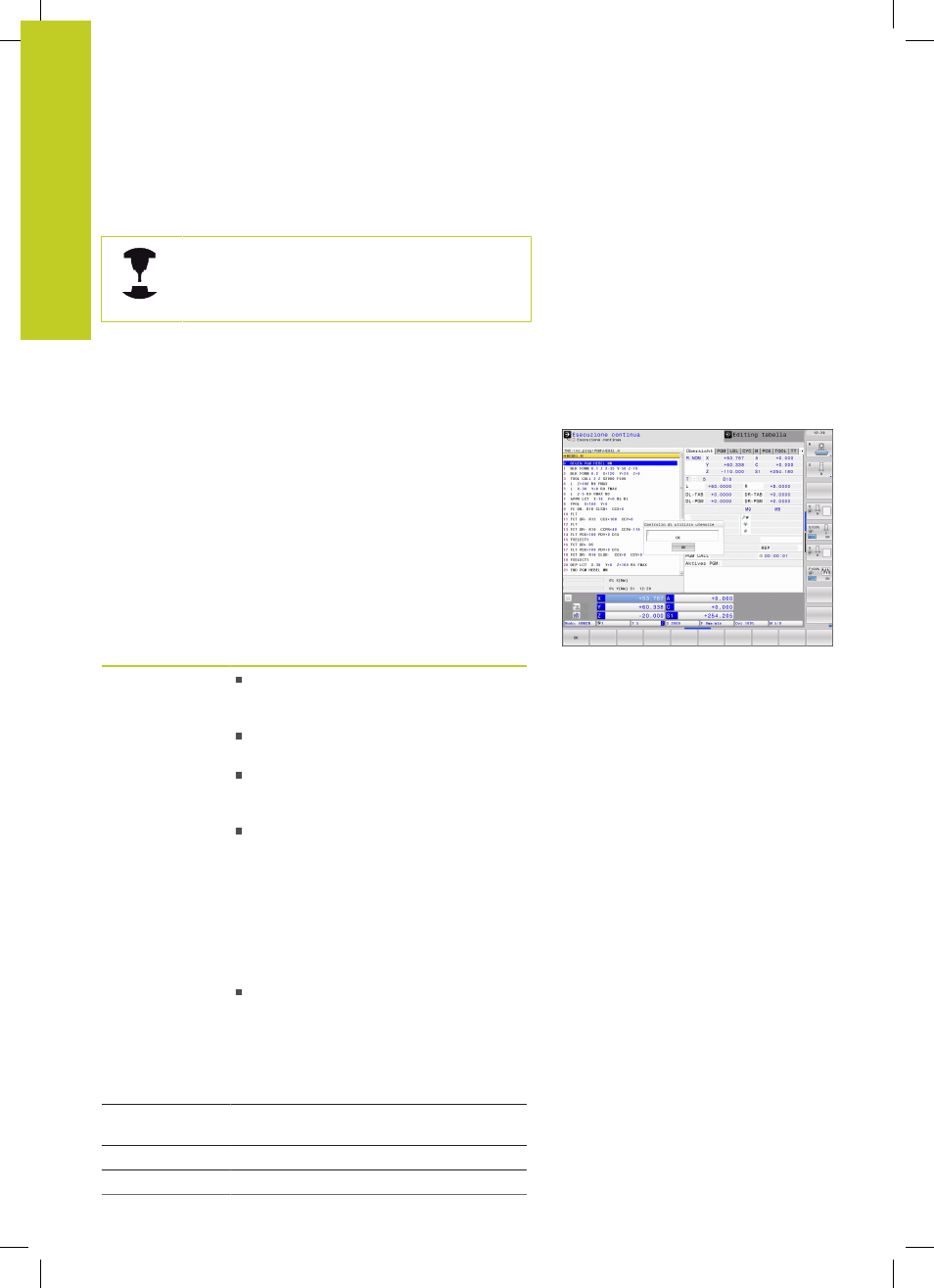

Dopo che il softkey PROVA IMPIEGO UTENSILE è stato premuto,
il TNC visualizza il risultato della prova di impiego in una finestra in
primo piano. Chiudere la finestra in primo piano con il tasto ENT.
Il TNC salva i tempi di impiego utensile in un file separato con
estensione
pgmname.H.T.DEP. Il file di impiego utensili generato
contiene le seguenti informazioni:
Colonna Significato
TOKEN TOOL: tempo di impiego utensile per
ogni
TOOL CALL. Le registrazioni sono
elencate in ordine cronologico
TTOTAL: tempo totale d'impiego di un
utensile
STOTAL: chiamata di un
sottoprogramma; le registrazioni sono
elencate in ordine cronologico
TIMETOTAL: il tempo di lavorazione
totale del programma NC viene
registrato nella colonna
WTIME. Nella
colonna
PATH il TNC riporta il nome del
percorso del corrispondente programma
NC. La colonna
TIME contiene la somma
di tutte le registrazioni TIME (senza
movimenti in rapido). Il TNC imposta a 0
tutte le altre colonne
TOOLFILE: nella colonna PATH il TNC
riporta il nome del percorso della tabella
utensili con cui è stato eseguito il test
del programma. In questo modo il TNC
può rilevare durante la prova di impiego
utensile se la prova del programma è
stata eseguita con TOOL.T
TNR
Numero utensile (
–1: ancora nessun
utensile cambiato)
IDX
Indice utensile
NAME
Nome utensile dalla tabella utensili
