96 3 Cicli di Tastatura per controllo automatico del pezzo
3.2 Impostazione aut
o
matica delle or
igini

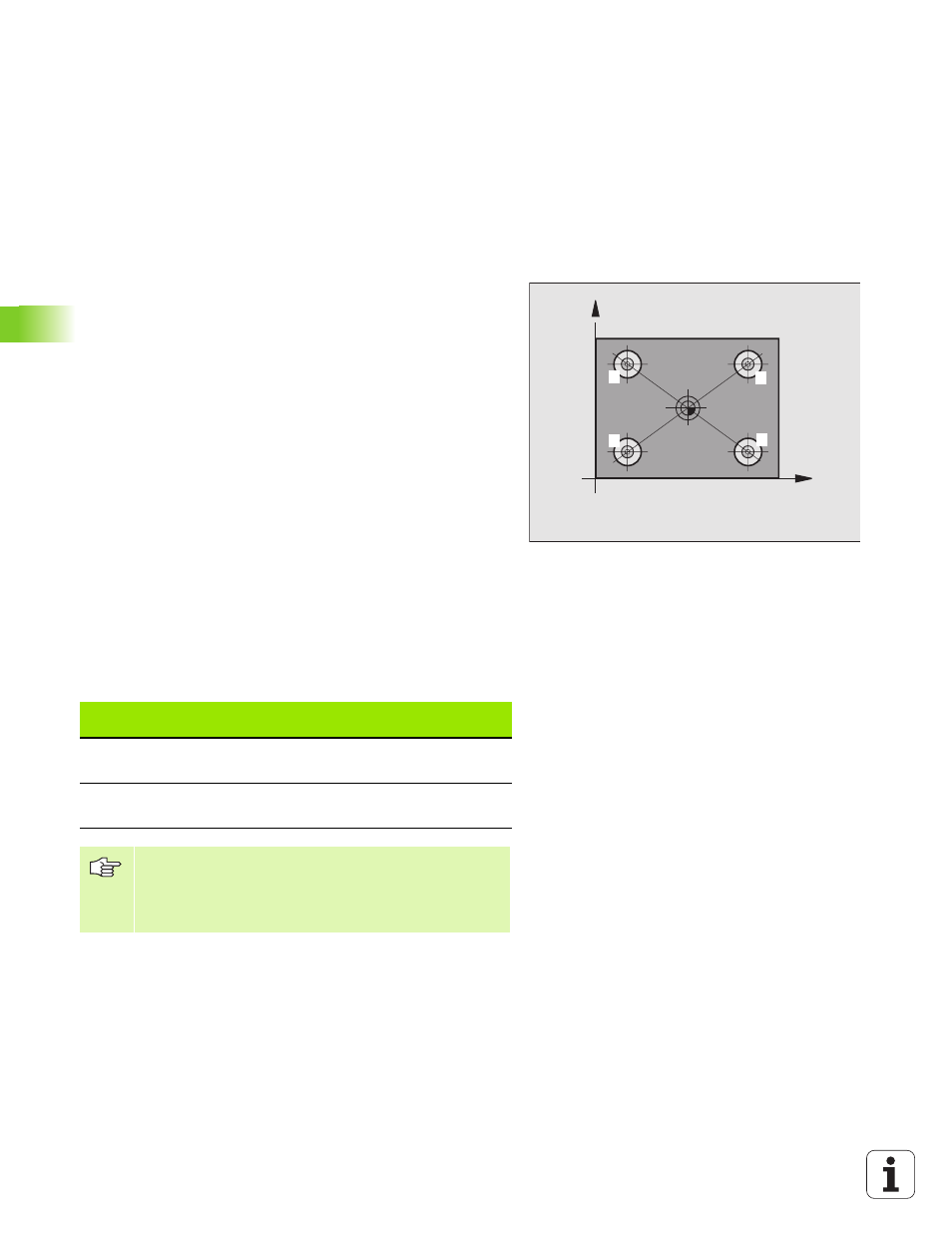

ORIGINE SU CENTRO DI 4 FORI
(Ciclo di tastatura 418, DIN/ISO: G418)
Il Ciclo di tastatura 418 calcola il punto di intersezione delle diagonali
di collegamento di due centri di fori alla volta e imposta questo punto
di intersezione quale origine. In alternativa il TNC può registrare questo
punto di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 24) sul centro del primo foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Successivamente il TNC porta il tastatore all'altezza di misura
programmata e rileva mediante quattro tastature il centro del
secondo foro
5 Il TNC ripete i passi 3 e 4 per i fori 3 e 4
6 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri di ciclo
Q303 e Q305 (vedere "Memorizzazione dell'origine calcolata", pag.
66) Il TNC calcola l'origine come punto di intersezione delle
diagonali tra i centri dei fori
1 / 3 e 2 / 4 e salva i valori reali nei
parametri Q presentati nel seguito
7 Se si desidera, il TNC rileva in una tastatura separata anche
l’origine nell’asse del tastatore
X
Y
1 2
3 4
Numero del
parametro
Significato
Q151 Valore reale punto di intersezione asse
principale
Q152 Valore reale punto di intersezione asse
secondario
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
