HEIDENHAIN iTNC 530

135

3.3 Misur

a

zione aut

o

matica dei pezzi

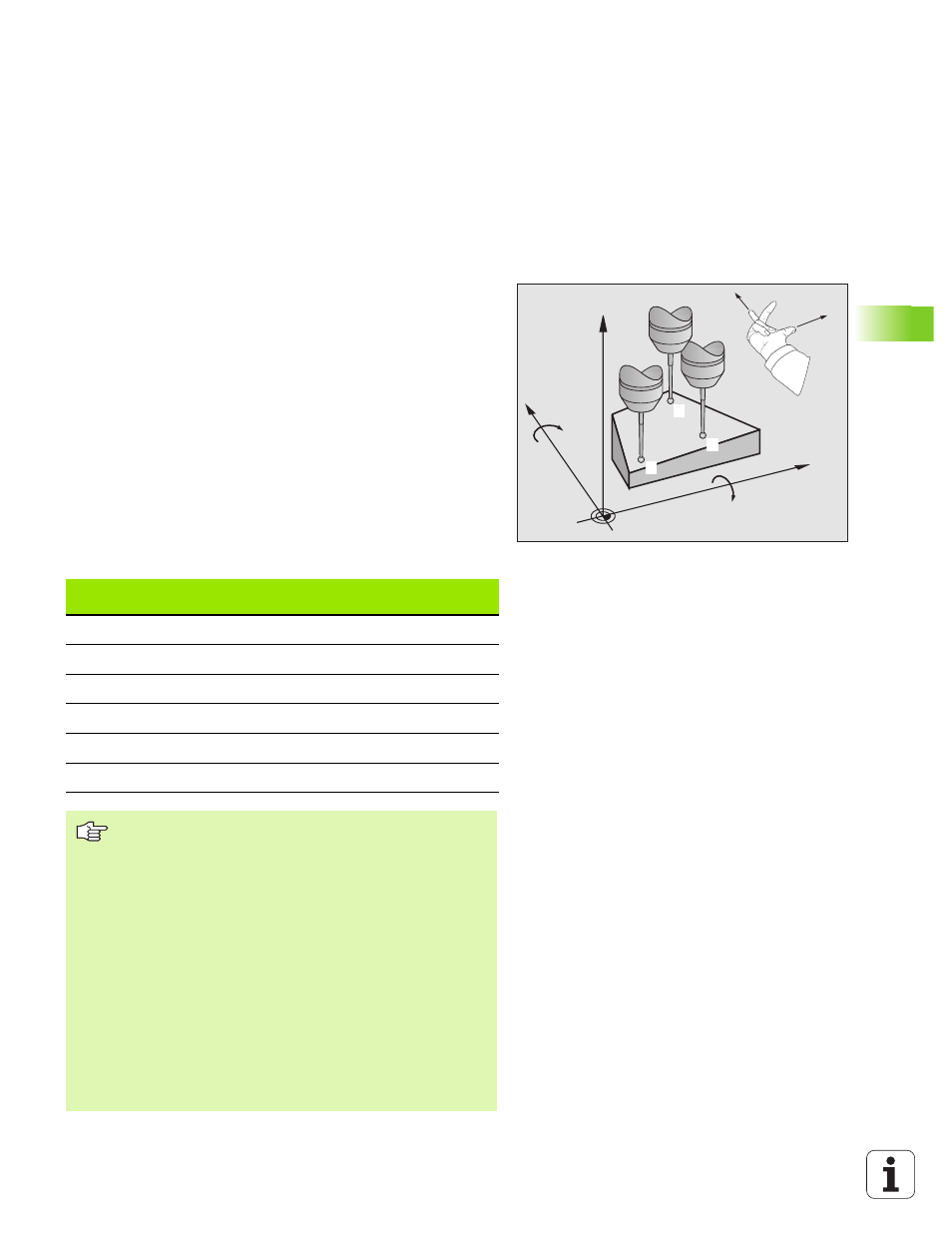

MISURAZIONE PIANO (Ciclo di tastatura 431,
DIN/ISO: G431)

Il Ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.

1

Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 24) su
l punto da tastare

1

e vi misura il

primo punto sul piano. Contemporaneamente, il TNC sposta il
tastatore della distanza di sicurezza in senso opposto alla direzione
di tastatura

2

Successivamente il tastatore si riporta all’altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare

2

e vi misura il

valore reale del secondo punto sul piano

3

Successivamente il tastatore si riporta all’altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare

3

e vi misura il

valore reale del terzo punto sul piano

4

Quindi il TNC riposiziona il tastatore all’altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:

X

Z

Y

1

2

3

+X

+Y

A

B

Numero del
parametro

Significato

Q158

Angolo di proiezione dell’asse A

Q159

Angolo di proiezione dell'asse B

Q170

Angolo solido A

Q171

Angolo solido B

Q172

Angolo solido C

Q173

Valore di misura nell’asse del tastatore

Da osservare prima della programmazione

Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.

Affinché il TNC possa calcolare i valori angolari, i tre punti
da tastare non devono trovarsi su una retta.

Nei parametri Q170 - Q172 vengono memorizzati gli angoli
solidi che sono richiesti per la funzione Rotazione del piano
di lavoro. Mediante i primi due punti misurati, si determina
l'allineamento dell'asse principale durante la rotazione del
piano di lavoro.

Il terzo punto di misura determina la direzione dell’asse
utensile. Definire il terzo punto di misura in direzione
dell’asse Y positivo, in modo che l’asse utensile sia
correttamente disposto nel sistema di coordinate
destrorso (vedere figura).
