108 3 Cicli di Tastatura per controllo automatico del pezzo
3.3 Misur
a
zione aut
o
matica dei pezzi
Risultati di misura in parametri Q
Il TNC memorizza i risultati di misura dei Cicli di tastatura nei parametri
Q globali da Q150 a Q160. Gli scostamenti dai relativi nominali sono
memorizzati nei parametri da Q161 a Q166. Per i singoli risultati tenere
conto della tabella dei parametri riportata nella descrizione del relativo
ciclo.

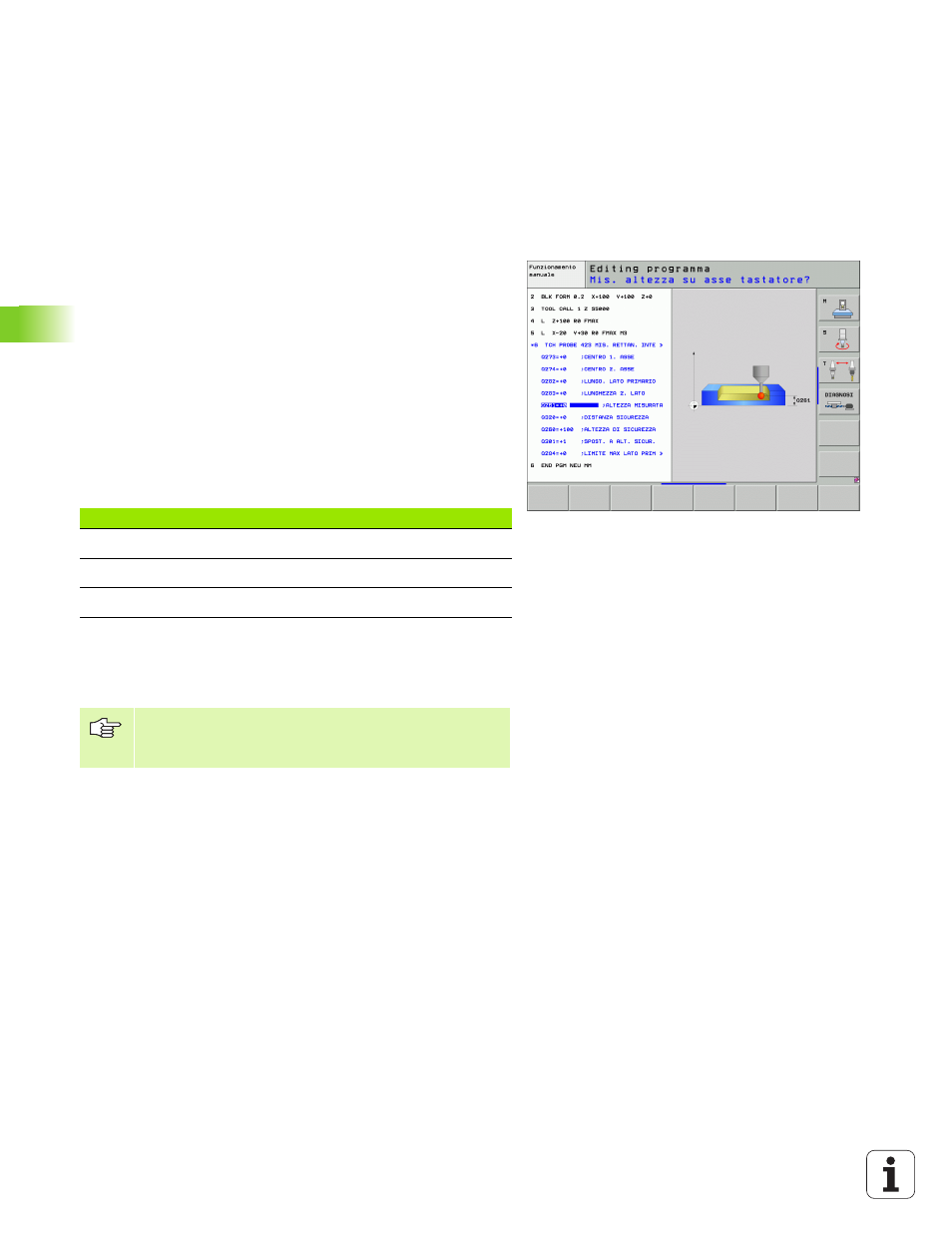

Il TNC visualizza alla definizione del ciclo, nell’immagine ausiliaria dello
stesso, anche i parametri per i risultati (vedere figura in alto a destra).
Il parametro di risultato con sfondo chiaro si riferisce al rispettivo
parametro.
Stato della misurazione
In alcuni cicli si può interrogare lo stato della misurazione tramite i
parametri Q globali da Q180 a Q182:
Il TNC imposta il Merker di ripasso o di scarto non appena uno dei
valori misurati esce dalla tolleranza. Per verificare quale risultato di
misura è fuori tolleranza esaminare anche il protocollo di misura o
controllare i valori limite dei singoli risultati di misura (Q150 - Q160).
Controllo tolleranza
Nella maggior parte dei cicli per il controllo dei pezzi si può richiedere
al TNC il controllo della tolleranza. A tale scopo si devono definire i
valori limite necessari al momento della definizione del ciclo. Non
volendo controllare la tolleranza impostare il relativo parametro su 0 (=
valore preimpostato)
Stato della misurazione Valore par.
Valori di misura entro tolleranza Q180 = 1
Ripasso necessario Q181 = 1
scarto Q182 = 1
Il TNC imposta il Merker di stato anche quando non
vengono definiti valori di tolleranza o quote massime/
minime.
