128 3 Cicli di Tastatura per controllo automatico del pezzo
3.3 Misur
a
zione aut
o
matica dei pezzi

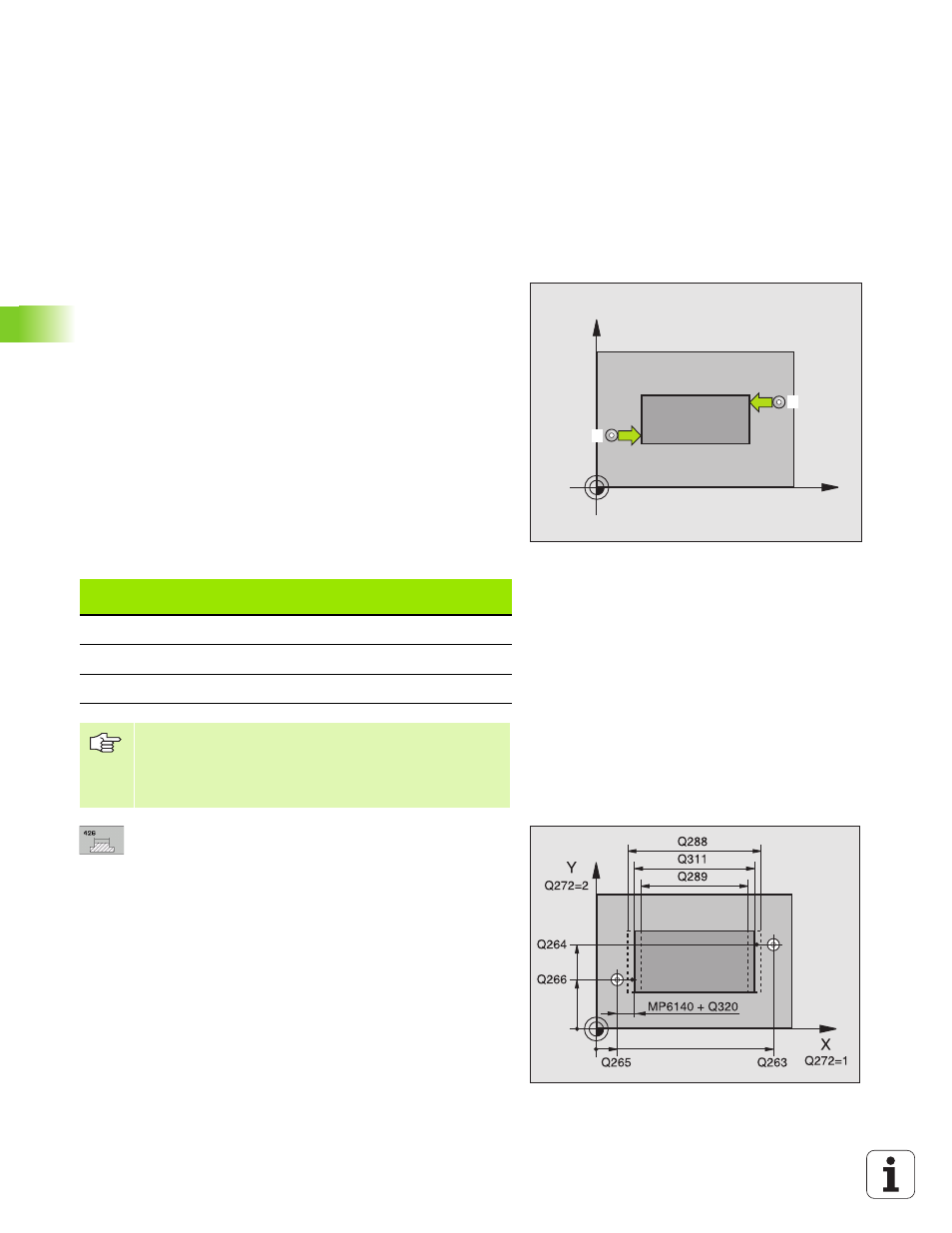

MISURAZIONE ESTERNA ISOLA
(Ciclo di tastatura 426, DIN/ISO: G426)
Il Ciclo di tastatura 426 rileva la posizione e la larghezza di un’isola.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura", pag. 24) sul punto da tastare
1 . Il TNC calcola i punti da
tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita in MP6140
2 Successivamente il tastatore si porta all’altezza di misura
programmata ed effettua la prima tastatura con l’avanzamento di
tastatura (MP6120 o MP6360). 1. prima tastatura è eseguita
sempre in direzione negativa dell'asse programmato
3 Quindi il tastatore si porta all'altezza di sicurezza sul successivo
punto da tastare ed esegue la seconda tastatura
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
8 1º PUNTO MISURATO 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell’asse
principale del piano di lavoro
8 1º PUNTO MISURATO 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell’asse
secondario del piano di lavoro
8 2º PUNTO MISURATO 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell’asse
principale del piano di lavoro
8 2º PUNTO MISURATO 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell’asse
secondario del piano di lavoro
X
Y
1
2
Numero del
parametro
Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell’asse del tastatore.
