60 3 Cicli di Tastatura per controllo automatico del pezzo
3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz
o

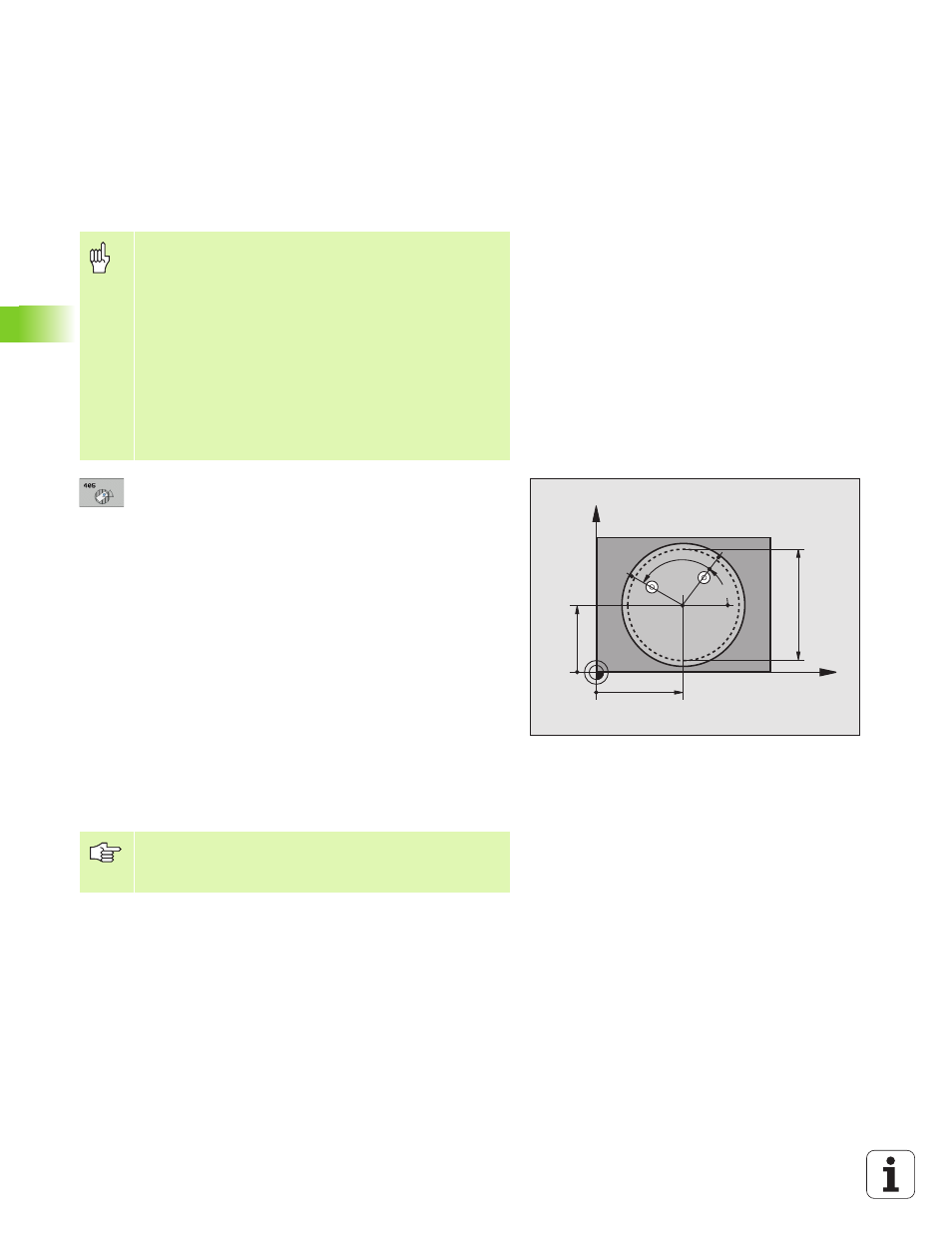

8 CENTRO 1º ASSE Q321 (in valore assoluto): centro del
foro nell’asse principale del piano di lavoro
8 CENTRO 2º ASSE Q322 (in valore assoluto): centro del
foro nell’asse secondario del piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull’asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale (angolo che si ottiene dal centro
del foro)
8 DIAMETRO NOMINALE Q262: diametro approssimativo
della tasca circolare (del foro). Introdurre un valore
approssimato per difetto
8 ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l’asse principale del piano di lavoro e il primo punto
da tastare
8 ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell’angolo
definisce il senso di rotazione (- = senso orario) con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un angolo incrementale inferiore a 90°
Da osservare prima della programmazione
Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale della tasca (del foro) un valore
approssimato per difetto.
Quando le dimensioni della tasca e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della tasca. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i quattro punti da misurare.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q322
Q321
Q262
Q325
Q247
Più piccolo è l'angolo incrementale programmato, tanto
più impreciso sarà il calcolo del TNC per il centro del
cerchio. Valore minimo di immissione: 5°.
