HEIDENHAIN iTNC 530 61
3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz

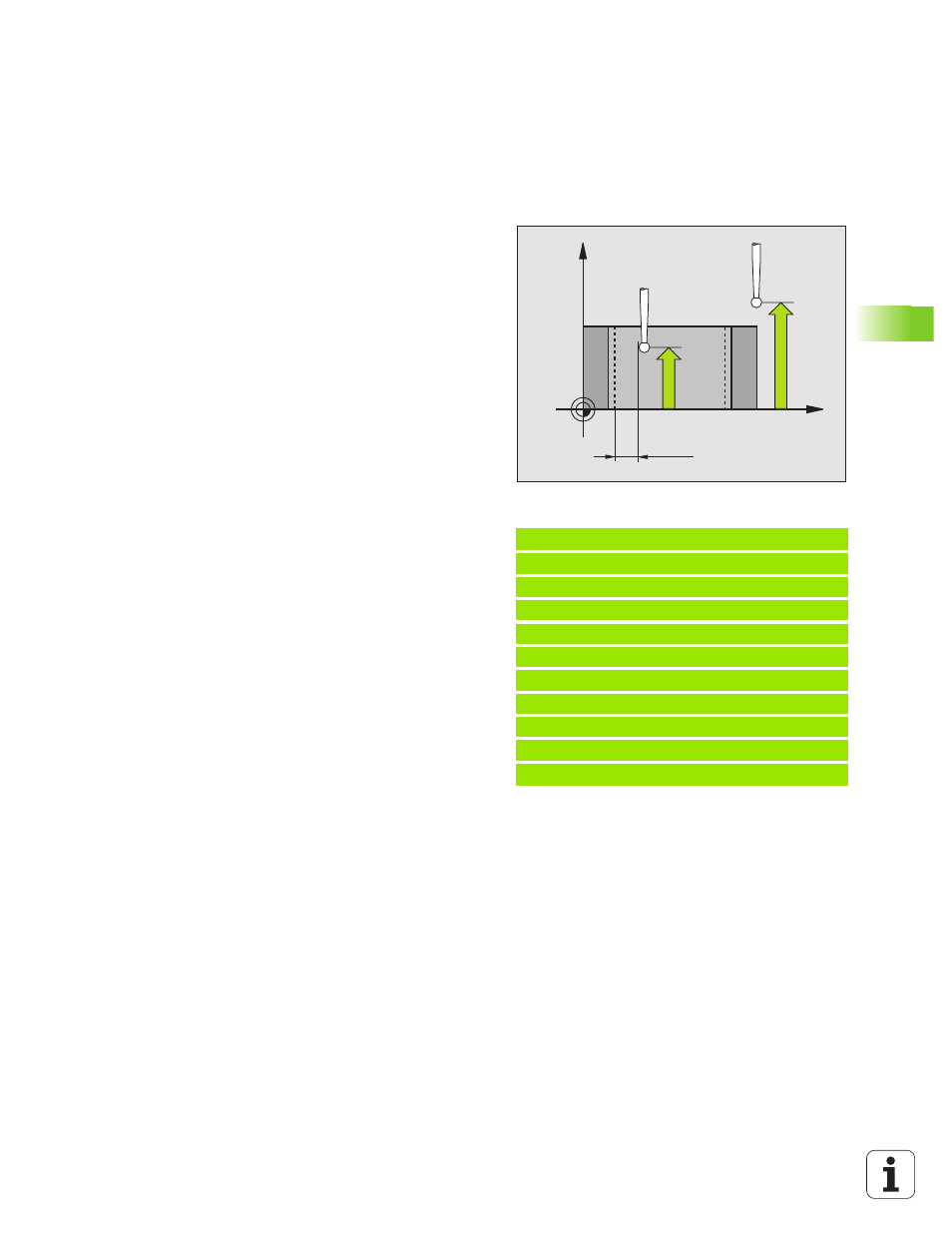

o 8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza
8 AZZERAMENTO DOPO ALLINEAMENTO Q337: definire se il
TNC deve azzerare l’indicazione dell’asse C o se deve
scrivere l’offset angolare nella colonna C della tabella
origini:
0: Azzeramento della visualizzazione dell’asse C
>0:Scrivere l’offset angolare misurato nella Tabella
origini con il corretto segno. Numero riga = valore di
Q337. Se nella tabella origine era già stato registrato
uno spostamento C, il TNC vi addiziona l'offset
angolare misurato, tenendo conto del segno
Esempio: Blocchi NC
5 TCH PROBE 405 ROT MEDIANTE ASSE C
Q321=+50 ;CENTRO 1° ASSE
Q322=+50 ;CENTRO 2° ASSE
Q262=10 ;DIAMETRO NOM.
Q325=+0 ;ANGOLO DI PARTENZA
Q247=90 ;ANGOLO INCREM.
Q261=-5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;ANDARE AD ALT. SIC.
Q337=0 ;IMPOST. ZERO
X
Z
Q261
Q260
MP6140
+
Q320
