118 3 Cicli di Tastatura per controllo automatico del pezzo
3.3 Misur
a
zione aut
o
matica dei pezzi
8 CENTRO 1º ASSE Q273 (in valore assoluto): centro
dell’isola, nell’asse principale del piano di lavoro
8 CENTRO 2º ASSE Q274 (in valore assoluto): centro
dell’isola, nell’asse secondario del piano di lavoro
8 DIAMETRO NOMINALE Q262: inserire il diametro dell’isola
8 ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l’asse principale del piano di lavoro e il primo punto
da tastare
8 ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell’angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio, programmare un
angolo incrementale inferiore a 90°
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
8 QUOTA MAX. ISOLA Q277: diametro massimo ammesso
per l'isola
8 QUOTA MIN. ISOLA Q278: diametro minimo ammesso
per l'isola
8 TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell’asse principale del piano di
lavoro
8 TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell’asse secondario del piano di
lavoro

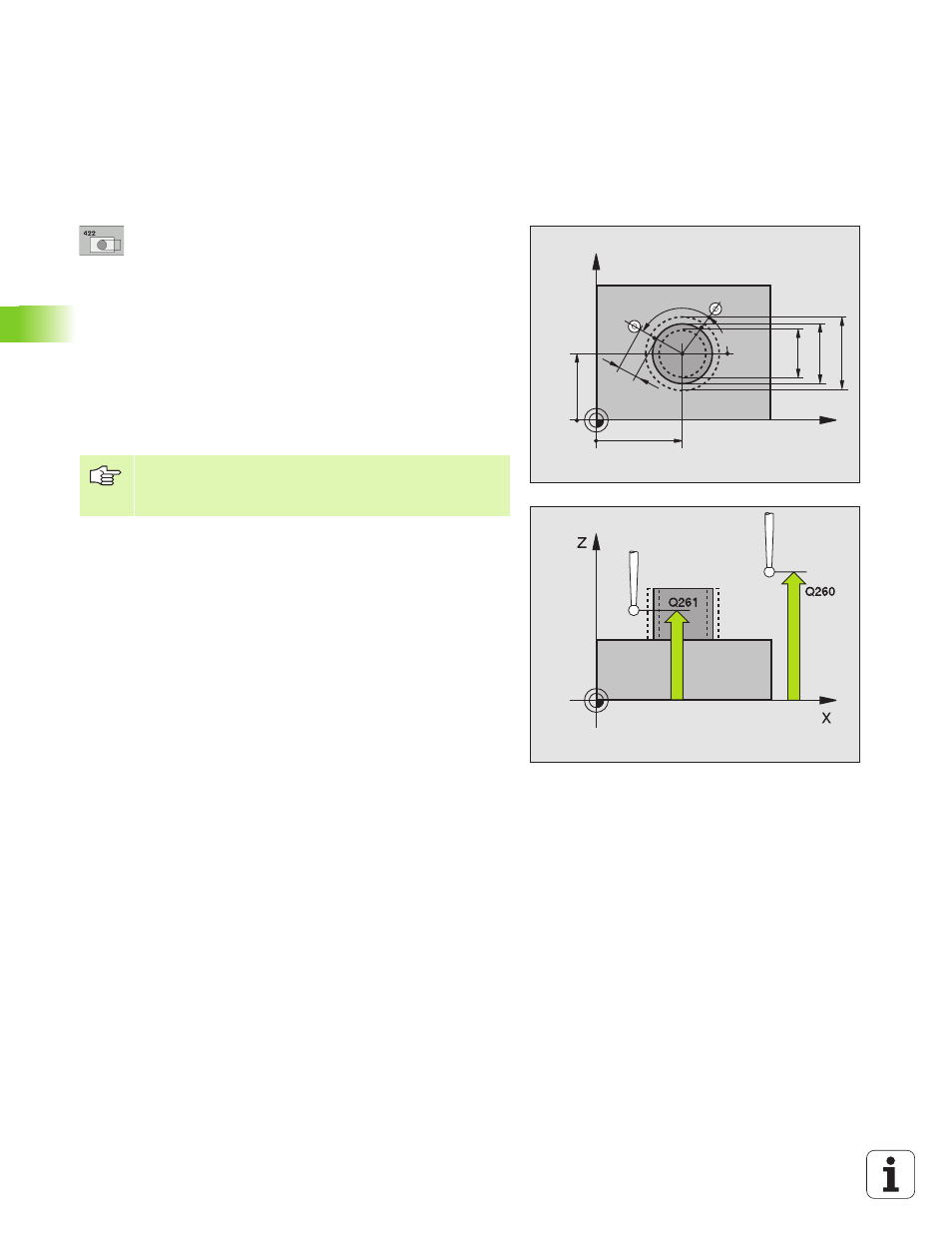

X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
MP6140
+
Q320
Più piccolo è l'angolo incrementale programmato, tanto
più impreciso sarà il calcolo del TNC per le quote dell'isola.
Valore minimo di immissione: 5°.
