HEIDENHAIN iTNC 530

51

3.1 Rilev

a

ment

o aut

o

matico di

posizioni oblique del pezz

o

8

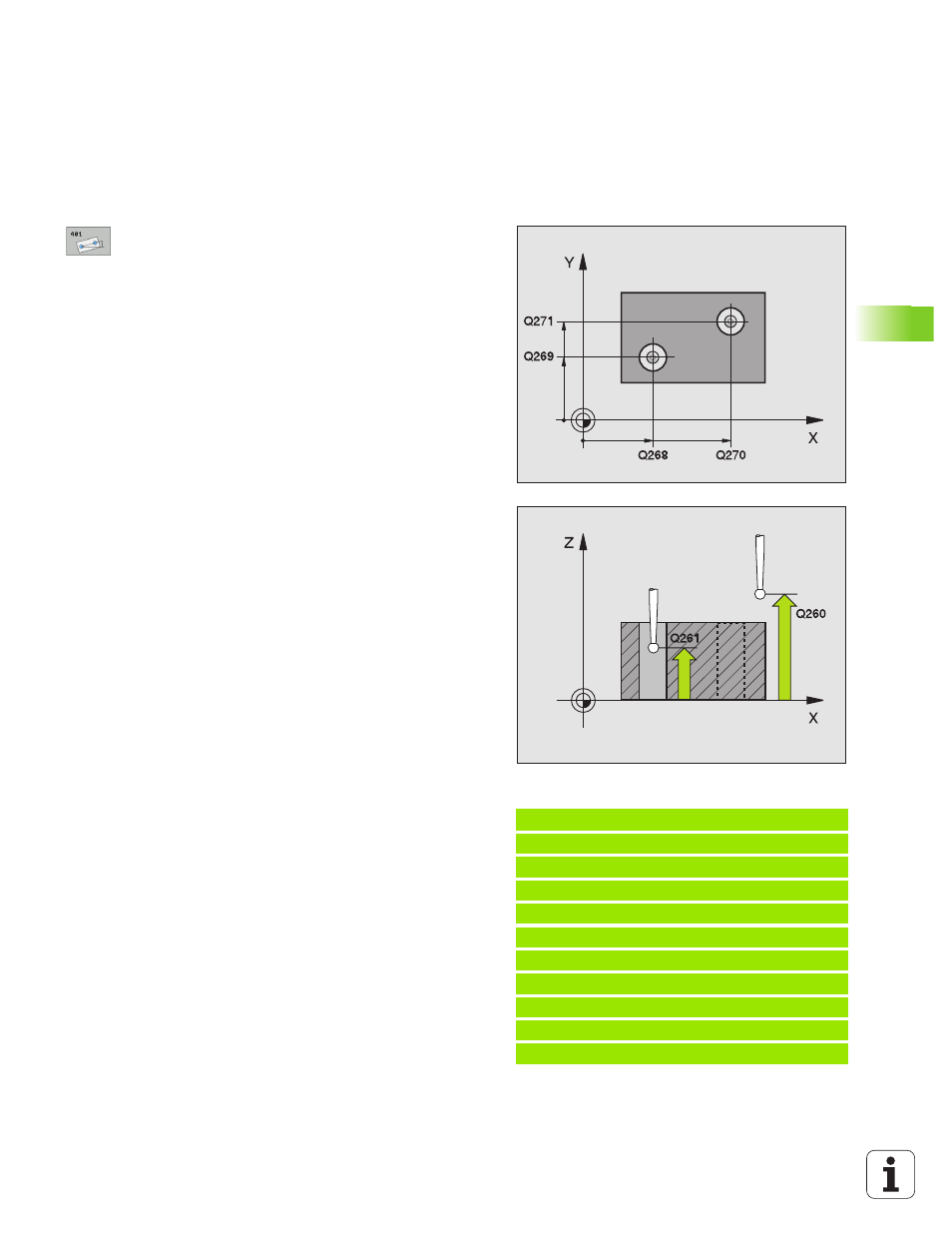

1º foro: CENTRO 1º ASSE

Q268 (in valore assoluto):

centro del cerchio primitivo nell’asse principale del
piano di lavoro

8

1º foro: CENTRO 2º ASSE

Q269 (in valore assoluto):

centro del cerchio primitivo nell’asse principale del
piano di lavoro

8

2º foro: CENTRO 1º ASSE

Q270 (in valore assoluto):

centro del cerchio primitivo nell’asse principale del
piano di lavoro

8

2º foro: CENTRO 2º ASSE

Q271 (in valore assoluto):

centro del cerchio primitivo nell’asse secondario del
piano di lavoro

8

ALTEZZA DI MISURA SU ASSE TASTATORE

Q261 (in valore

assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione

8

ALTEZZA DI SICUREZZA

Q260 (in valore assoluto):

coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)

8

PREDISPOSIZIONE ROTAZIONE BASE

Q307 (in valore

assoluto): se la posizione obliqua da misurare non
deve essere riferita all’asse principale, ma ad una
retta qualsiasi, introdurre l’angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l’angolo
della retta di riferimento.

8

NR. PRESET NELLA TABELLA

Q305: inserire il numero

nella tabella Preset in cui il TNC deve registrare la
rotazione base rilevata. Se si inserisce Q305=0, il TNC
registra la rotazione base rilevata nel menu ROT del
modo operativo Manuale

8

Rotazione base /Allineamento

Q402: Definire se il

TNC deve impostare la posizione obliqua rilevata
come impostazione base, oppure tramite rotazione
della tavola circolare:
0: impostazione della rotazione base
1: rotazione della tavola circolare

8

AZZERAMENTO DOPO ALLINEAMENTO

Q337: definire se il

TNC deve azzerare l’indicazione dell’asse di rotazione
allineato:
0: non azzerare l’asse di rotazione dopo l’allineamento
1: azzerare l’asse di rotazione dopo l’allineamento

Esempio: Blocchi NC

5 TCH PROBE 401 ROT 2 FORI

Q268=-37

;1° CENTRO 1° ASSE

Q269=+12

;1° CENTRO 2° ASSE

Q270=+75

;2° CENTRO 1° ASSE

Q271=+20

;2° CENTRO 2° ASSE

Q261=-5

;ALTEZZA DI MISURA

Q260=+20

;ALTEZZA DI SICUREZZA

Q307=0

;PREDISPOS. ROTAZ.

Q305=0

;N. IN TABELLA

Q402=0

;ALLINEAMENTO

Q337=0

;IMPOST. ZERO
