HEIDENHAIN iTNC 530

49

3.1 Rilev

a

ment

o aut

o

matico di

posizioni oblique del pezz

o

8

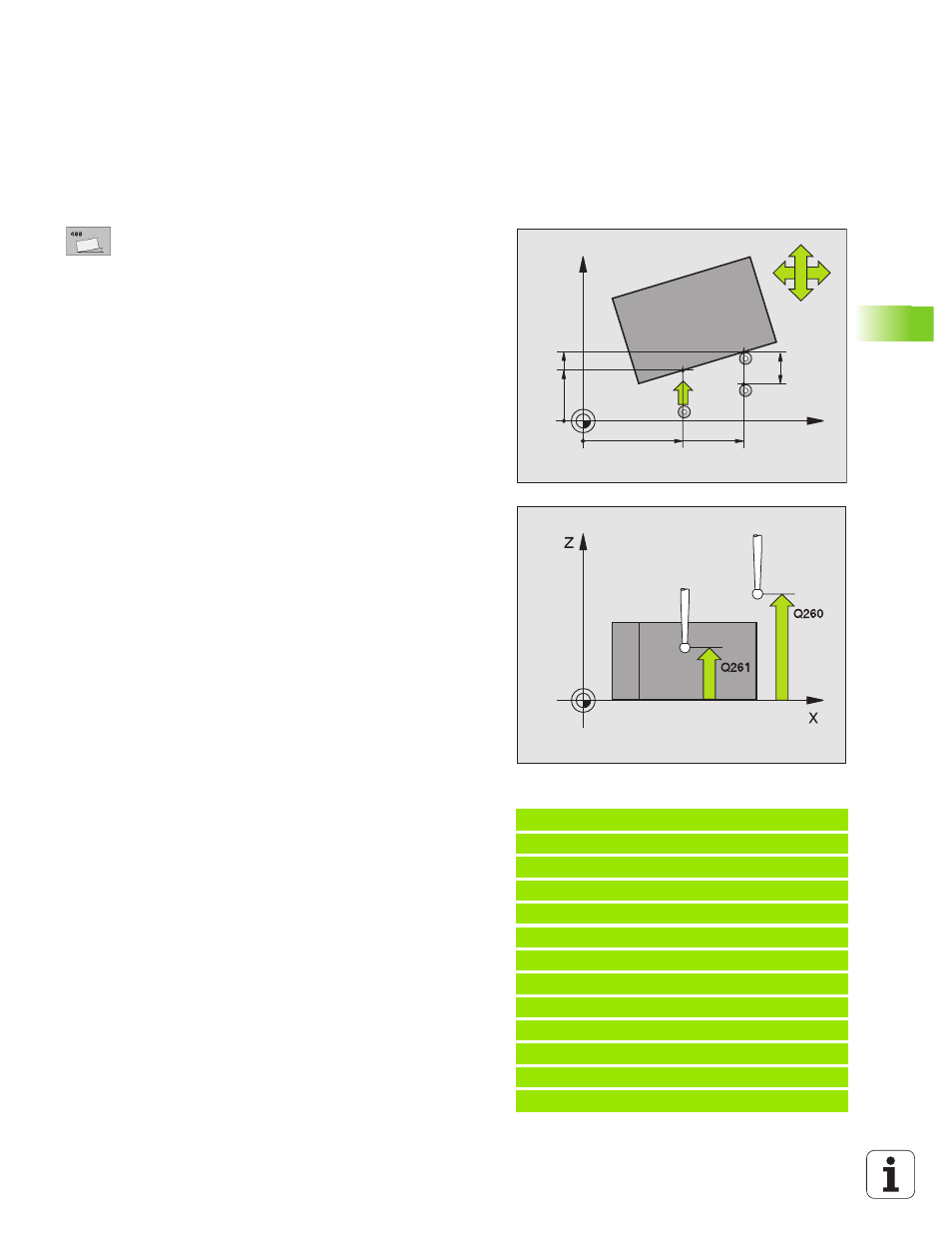

1º PUNTO MISURATO 1º ASSE

Q263 (in valore assoluto):

coordinata del primo punto da tastare nell’asse
principale del piano di lavoro

8

1º PUNTO MISURATO 2º ASSE

Q264 (in valore assoluto):

coordinata del primo punto da tastare nell’asse
secondario del piano di lavoro

8

2º PUNTO MISURATO 1º ASSE

Q265 (in valore assoluto):

coordinata del secondo punto da tastare nell’asse
principale del piano di lavoro

8

2º PUNTO MISURATO 2º ASSE

Q266 (in valore assoluto):

coordinata del secondo punto da tastare nell’asse
secondario del piano di lavoro

8

ASSE DI MISURA

Q272: asse del piano di lavoro in cui

deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura

8

DIREZIONE DI SPOSTAMENTO 1

Q267: direzione nella

quale il tastatore deve avvicinarsi al pezzo:
-1:Direzione di spostamento negativa
+1:Direzione di spostamento positiva

8

ALTEZZA DI MISURA SU ASSE TASTATORE

Q261 (in valore

assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione

8

DISTANZA DI SICUREZZA

Q320 (in valore incrementale):

distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140

8

ALTEZZA DI SICUREZZA

Q260 (in valore assoluto):

coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)

8

ANDARE AD ALTEZZA SICURA

Q301: definisce il modo di

spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza

8

PREDISPOSIZIONE ROTAZIONE BASE

Q307 (in valore

assoluto): se la posizione obliqua da misurare non
deve essere riferita all’asse principale, ma ad una
retta qualsiasi, introdurre l’angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l’angolo
della retta di riferimento.

8

NR. PRESET NELLA TABELLA

Q305: inserire il numero

nella tabella Preset in cui il TNC deve registrare la
rotazione base rilevata. Se si inserisce Q305=0, il TNC
registra la rotazione base rilevata nel menu ROT del
modo operativo Manuale

Esempio: Blocchi NC

5 TCH PROBE 400 ROTAZIONE BASE

Q263=+10

;1° PUNTO 1° ASSE

Q264=+3,5

;1° PUNTO 2° ASSE

Q265=+25

;2° PUNTO 1° ASSE

Q266=+2

;2° PUNTO 2° ASSE

Q272=2

;ASSE DI MISURA

Q267=+1

;DIREZIONE DI SPOSTAMENTO

Q261=-5

;ALTEZZA DI MISURA

Q320=0

;DIST. DI SICUREZZA

Q260=+20

;ALTEZZA DI SICUREZZA

Q301=0

;ANDARE AD ALT. SICURA

Q307=0

;PREDISPOS. ROTAZ.

Q305=0

;N. IN TABELLA

X

Y

Q266

Q264

Q263

Q272=1

Q265

Q272=2

+

+

Q267

MP6140

+

Q320
