50 3 Cicli di Tastatura per controllo automatico del pezzo
3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz
o ROTAZIONE BASE tramite due fori
(Ciclo di Tastatura 401, DIN/ISO: G401)

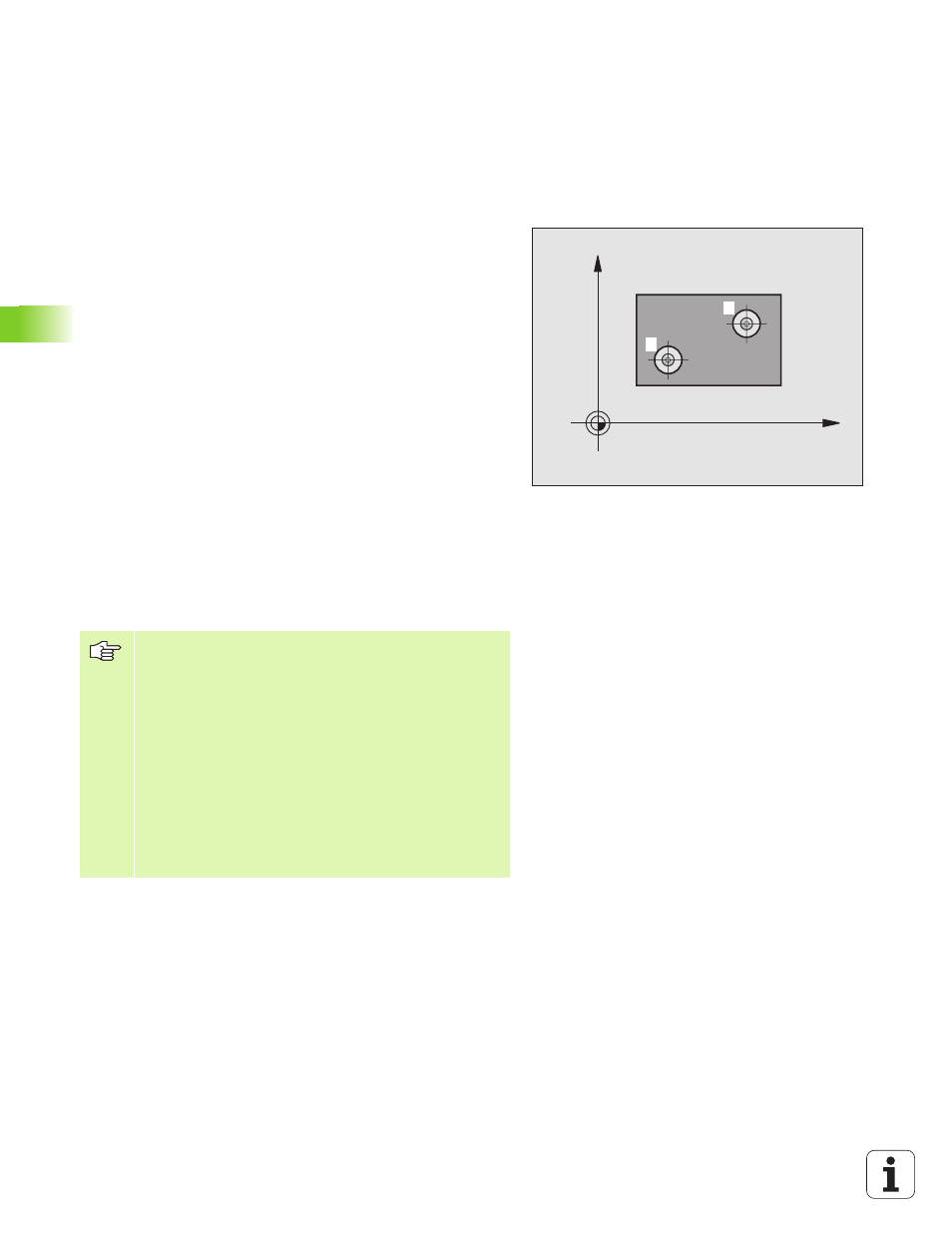

Il Ciclo di tastatura 401 rileva i centri dei due fori. Successivamente il
TNC calcola l’angolo tra l’asse principale del piano di lavoro e la retta
che collega i centri dei due fori. Con la funzione Rotazione base il TNC
compensa il valore calcolato ((vedere "Compensazione posizione
obliqua del pezzo", pag. 33)). In alternativa si può compensare la
posizione obliqua rilevata anche tramite rotazione della tavola circolare.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 24) sul centro programmato del primo
foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Successivamente il TNC porta il tastatore all'altezza di misura
programmata e rileva mediante quattro tastature il centro del
secondo foro
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
effettua la rotazione base calcolata
X
Y
1
2
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva all'inizio
del ciclo.
Se si desidera compensare la posizione obliqua tramite
rotazione della tavola circolare, il TNC impiega
automaticamente i seguenti assi di rotazione:
„ C con l’asse utensile Z
„ B con l’asse utensile Y
„ A con l’asse utensile X
