HEIDENHAIN iTNC 530 79
3.2 Impostazione aut
o
matica delle or
igini

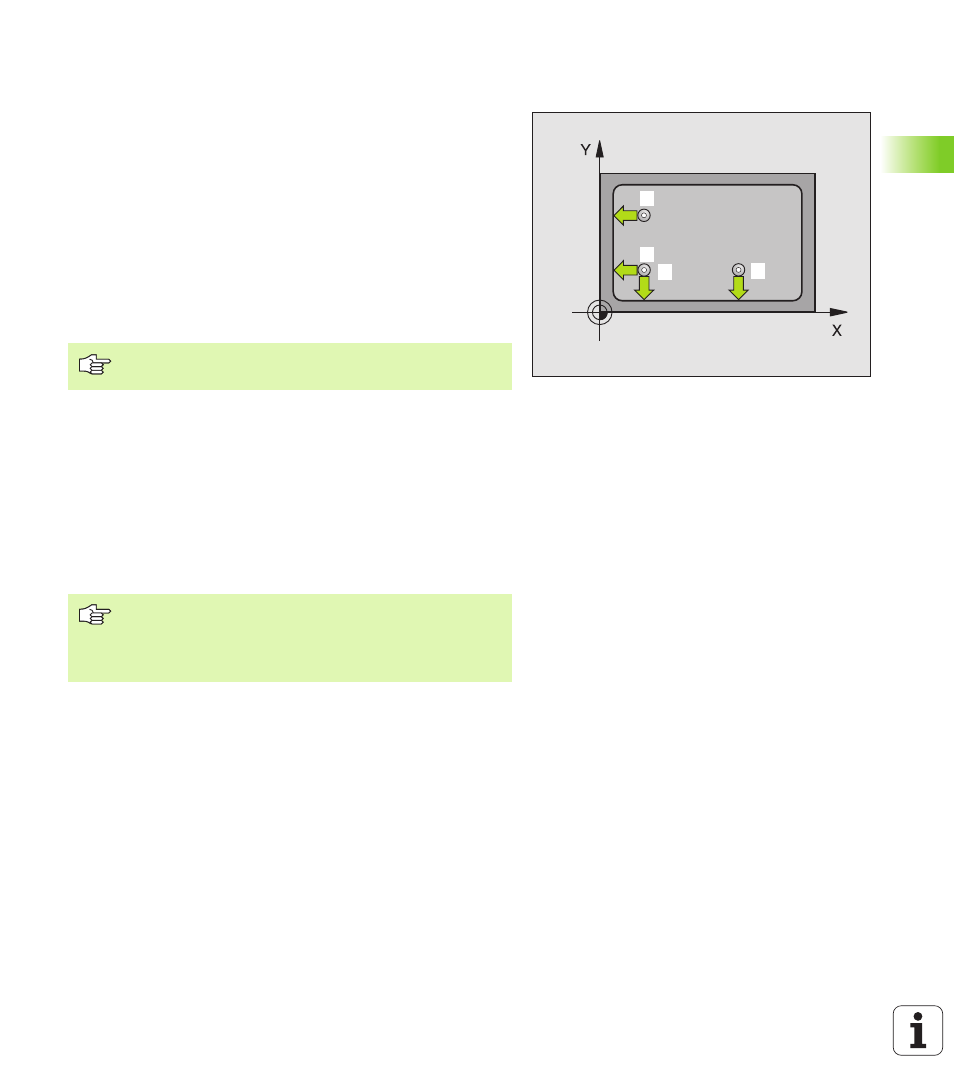

ORIGINE SU SPIGOLO INTERNO
(Ciclo di tastatura 415, DIN/ISO: G415)
Il Ciclo di tastatura 415 rileva il punto di intersezione di due rette e lo
imposta quale origine. In alternativa il TNC può registrare questo punto
di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 22) sul primo punto da tastare
1 (vedere
figura in alto a destra). Contemporaneamente il TNC sposta il
tastatore della distanza di sicurezza in senso opposto alla direzione
di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). La direzione di tastatura risulta dal
numero dello SPIGOLO
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri di ciclo
Q303 e Q305 (vedere "Memorizzazione dell'origine calcolata", pag.
63)
6 Se si desidera, il TNC rileva in una tastatura separata anche
l’origine nell’asse del tastatore
4
3
1 2
Il TNC misura la prima retta sempre in direzione dell'asse
secondario del piano di lavoro.
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
