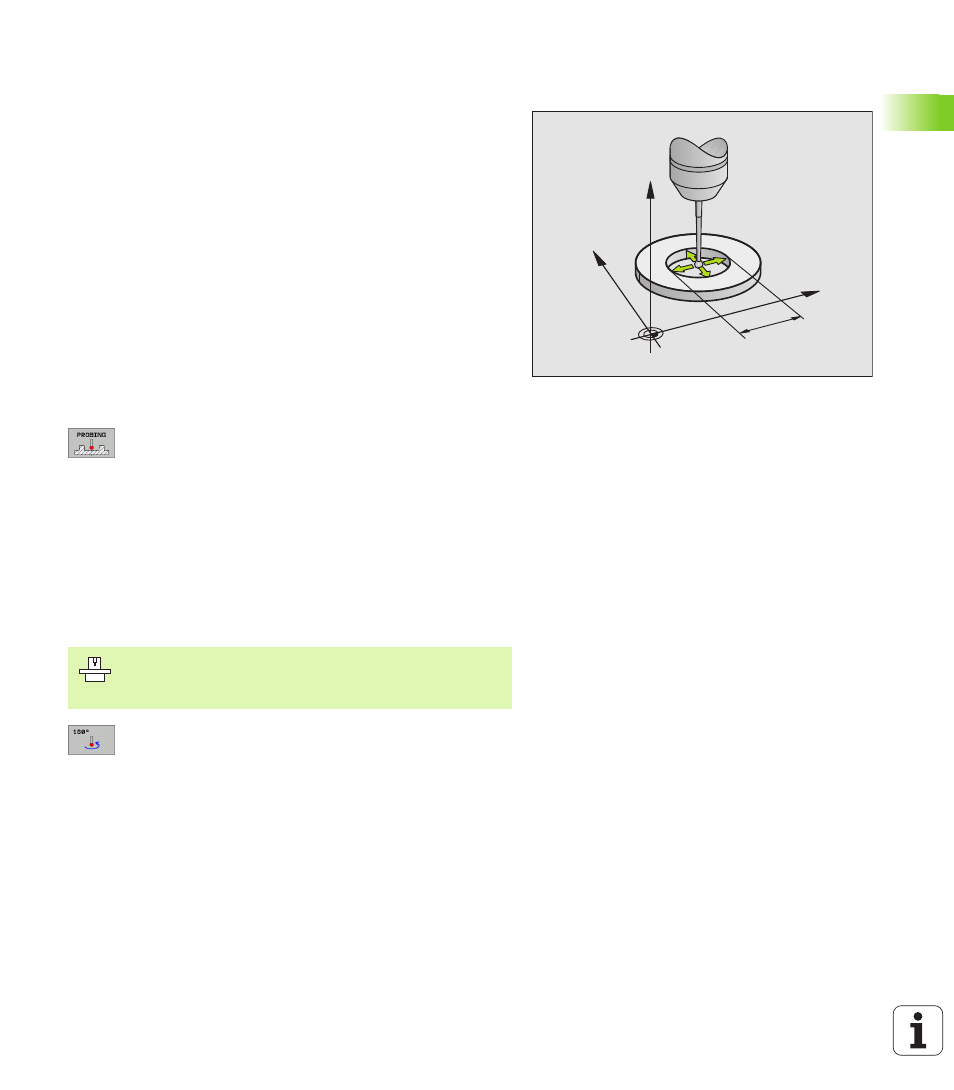

Calibrazione del raggio efficace e
compensazione dell'offset centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino e lo compensa per via matematica.
In funzione dell'impostazione del parametro macchina 6165
(inseguimento mandrino attivo/non attivo, (vedere "Orientamento del
sistema di tastatura a infrarossi nella direzione di tastatura
programmata: MP6165", pag. 19) la routine di calibrazione si svolge in
modo diverso. Mentre con l'inseguimento mandrino attivo la
calibrazione avviene con un singolo avvio NC, con l'inseguimento
mandrino non attivo si può decidere se si desidera calibrare o meno
l'offset centrale.
Nella calibrazione dell'offset centrale il TNC ruota il tastatore 3D di
180°. La rotazione viene attivata mediante una funzione ausiliaria che
il Costruttore della macchina definisce nel parametro macchina 6160.
Nella calibrazione manuale procedere come segue:
8 Nel modo operativo MANUALE posizionare la sfera di tastatura nel
foro dell'anello di regolazione
8 Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l'offset del tastatore:
premere il softkey CAL. R
8 Selezionare l'asse utensile, introdurre il raggio
dell'anello di regolazione
8 Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione del foro
in ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura
8 Se si desidera terminare la funzione di calibrazione
premere il softkey END
8 Determinazione dell'offset centrale della sfera di
tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°
8 Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l'offset centrale
del tastatore
Y
X
Z
10
Per la determinazione dell'offset centrale il TNC deve
essere opportunamente predisposto dal Costruttore della
macchina. Consultare il Manuale della macchina!
