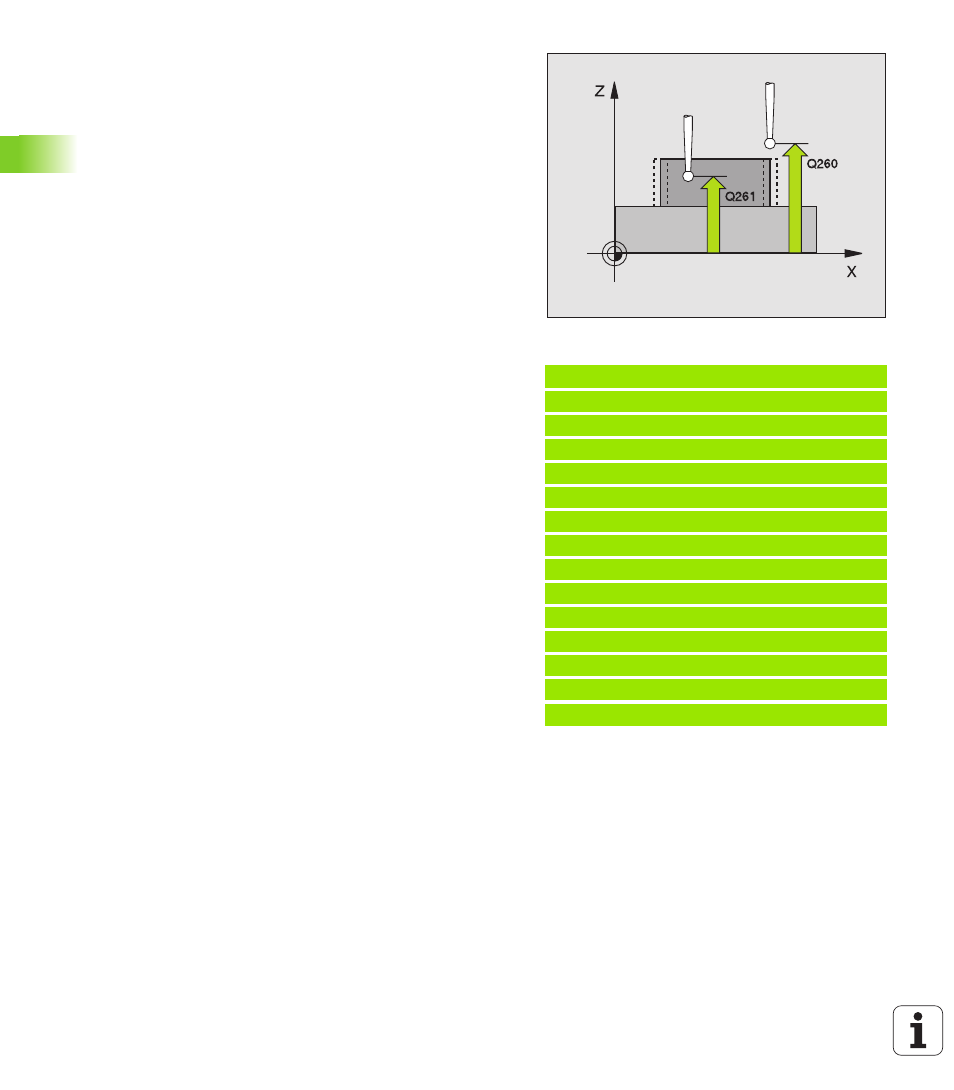

8 ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare
8 LIMITE MASSIMO Q288: lunghezza massima ammessa
8 LIMITE MINIMO Q289: lunghezza minima ammessa
8 PROTOCOLLO DI MISURA Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Non generare un protocollo di misura
1: Generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR426.TXT di norma nella
directory nella quale si trova anche il programma di
misura
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con avvio NC
8 STOP PGM PER ERRORE TOLLERANZA Q309: definisce se,
in caso di superamento della tolleranza, il TNC deve
interrompere il programma ed emettere un
messaggio d'errore:
0: Senza interruzione del programma, senza
emissione di un messaggio d'errore
1: Con interruzione del programma, con emissione di
un messaggio d'errore
8 NUMERO UTENSILE PER VERIFICA Q330: definisce se il
TNC deve provvedere al controllo della rottura
utensile (vedere "Controllo utensile", pag. 100):
0: Controllo non attivo
>0: Numero utensile nella tabella utensili TOOL.T
Esempio: Blocchi NC
5 TCH PROBE 426 MISURA ISOLA ESTERNA
Q263=+50 ;1° PUNTO 1° ASSE
Q264=+25 ;1° PUNTO 2° ASSE
Q265=+50 ;2° PUNTO 1° ASSE
Q266=+85 ;2° PUNTO 2° ASSE
Q272=2 ;ASSE DI MISURA
Q261=-5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q311=45 ;LUNGHEZZA NOMINALE
Q288=45 ;LIMITE MASSIMO
Q289=44,95 ;LIMITE MINIMO
Q281=1 ;PROTOCOLLO DI MISURA
Q309=0 ;STOP PGM PER ERRORE
Q330=0 ;NUMERO UTENSILE
