2 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
2.4 Impostazione dell'or
igine con sist
emi di tastat
ur
a 3D

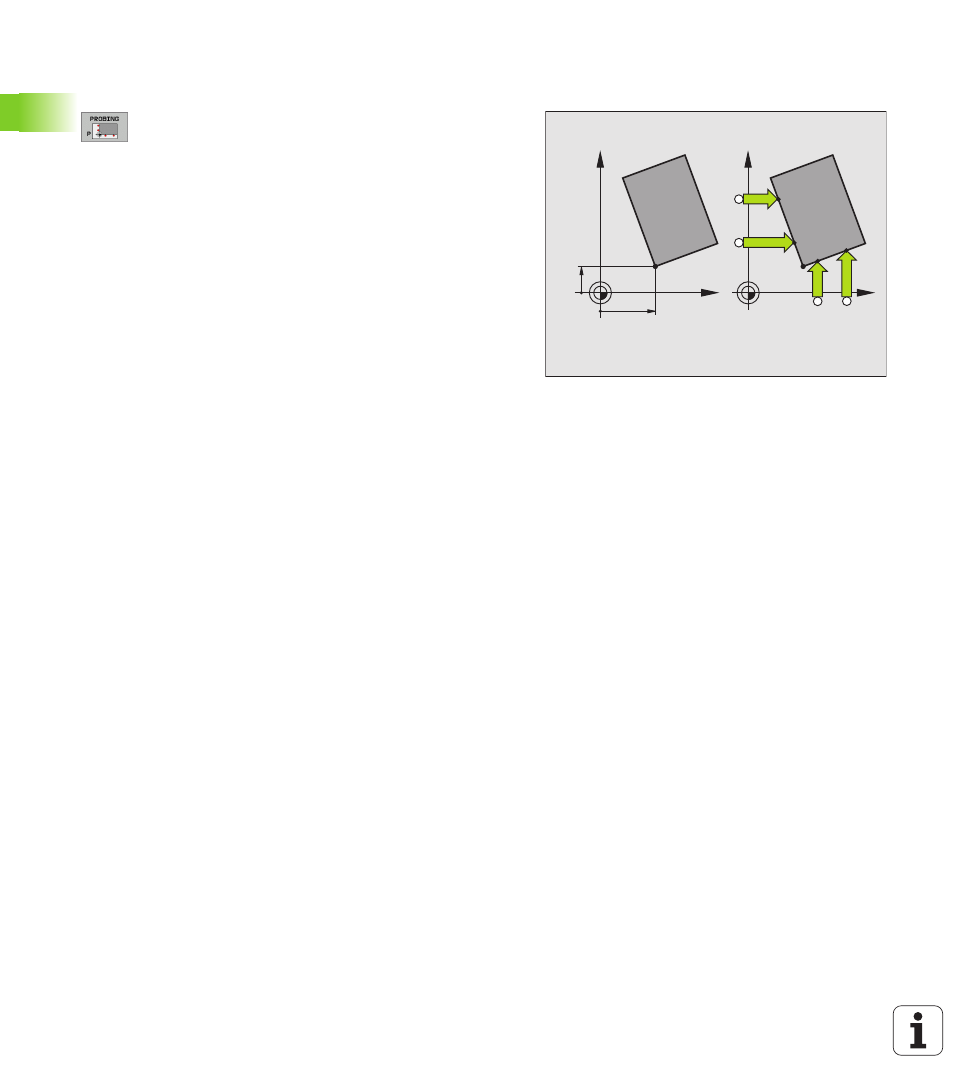

Spigolo quale origine, conferma dei punti tastati
per la rotazione base (vedere figura a destra)
8
Selezione della funzione di tastatura: premere il
softkey TASTARE P
8
PUNTI DI TAST. DALLA ROTAZIONE BASE?
: premere il
tasto ENT per confermare le coordinate dei punti
tastati
8
Posizionare il tastatore vicino al punto da tastare sullo
spigolo del pezzo non precedentemente tastato per la
rotazione base
8
Selezione della direzione di tastatura: selezionare
mediante softkey
8
Tastatura: premere il tasto esterno di START
8
Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
8
Tastatura: premere il tasto esterno di START
8
ORIGINE
: introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
IMPOSTAZIONE ORIGINE, oppure registrare i valori
in una tabella (vedere "Inserimento dei valori di misura
dai Cicli di Tastatura in una Tabella origini", pag. 26, o
vedere "Inserimento dei valori di misura dai Cicli di
Tastatura in una Tabella Preset", pag. 27)
8
Conclusione della funzione di tastatura: premere il
tasto END
Spigolo quale origine, senza conferma dei punti
tastati per la rotazione base
8
Selezione della funzione di tastatura: premere il softkey TASTARE P
8
PUNTI DI TAST. DALLA ROTAZIONE BASE?
: negare con il softkey NO
ENT (questa domanda comparirà soltanto in caso di una precedente
rotazione base)
8
Tastare due volte entrambi gli spigoli del pezzo
8
ORIGINE
: introdurre le coordinate dell’origine e confermarle con il
softkey IMPOSTAZIONE ORIGINE, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai Cicli di Tastatura
in una Tabella origini", pag. 26, o vedere "Inserimento dei valori di
misura dai Cicli di Tastatura in una Tabella Preset", pag. 27)
8
Conclusione della funzione di tastatura: premere il tasto END
P
X=?
Y=?
X
Y
P
X
Y
