126 3 Cicli di tastatura per il controllo automatico dei pezzi
3.3 Misur
a
zione aut
o
matica dei pezzi
MISURAZIONE PIANI (Ciclo di tastatura 431,
DIN/ISO: G431)

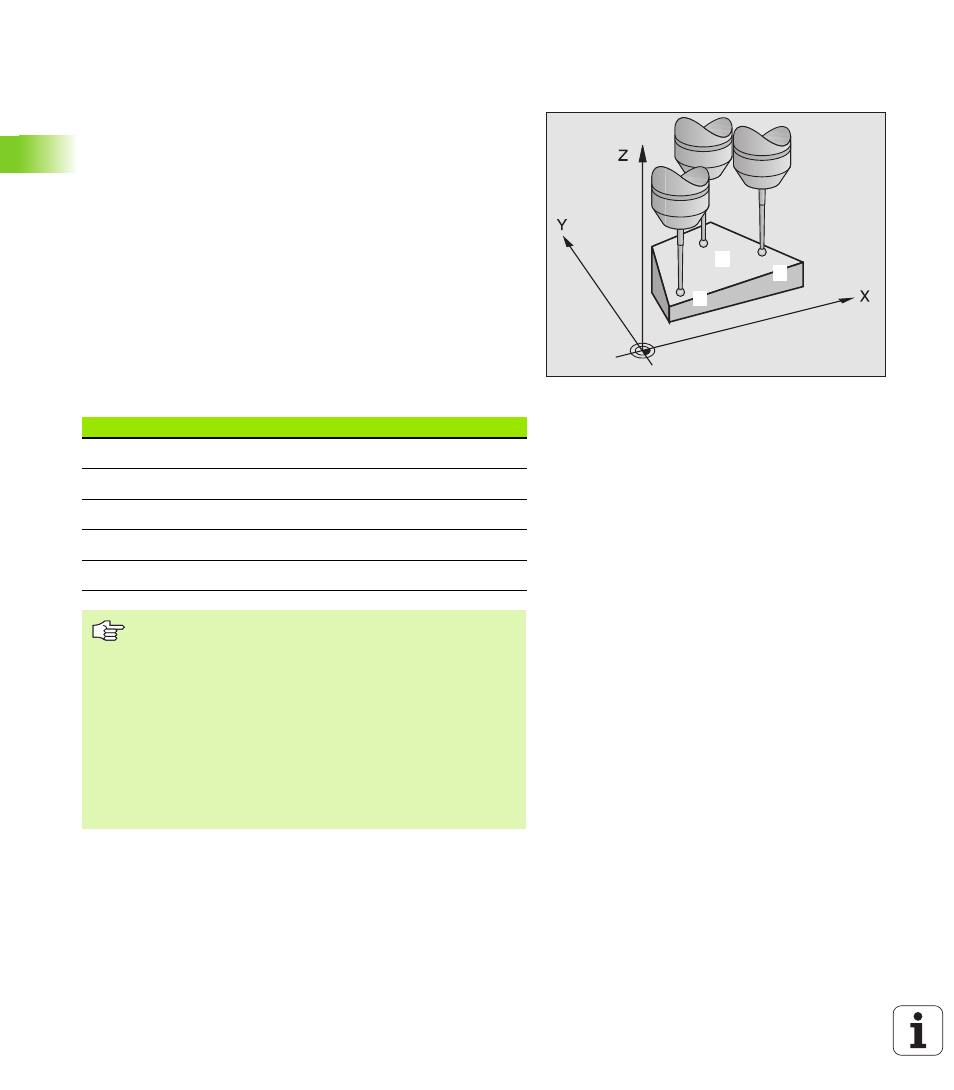

Il Ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 22) sul punto da tastare
1 e vi misura il
primo punto sul piano. Contemporaneamente, il TNC sposta il
tastatore della distanza di sicurezza in senso opposto alla direzione
di tastatura
2 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare
2 e vi misura il
valore reale del secondo punto sul piano
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare
3 e vi misura il
valore reale del terzo punto sul piano
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:
2
3
1
Numero del parametro Significato
Q158 Angolo dell'asse A
Q159 Angolo dell'asse B
Q170 Angolo solido A
Q171 Angolo solido B
Q172 Angolo solido C
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Affinché il TNC possa calcolare i valori angolari, i tre punti
da tastare non devono trovarsi su una retta.
Nei parametri Q170 - Q172 vengono memorizzati gli angoli
solidi che sono richiesti per la funzione Rotazione del piano
di lavoro. Mediante i primi due punti misurati, si determina
l'allineamento dell'asse principale durante la rotazione del
piano di lavoro.
