HEIDENHAIN iTNC 530

61

3.2 Impostazione aut

o

matica delle or

igini

3.2 Impostazione automatica delle

origini

Panoramica

Il TNC mette a disposizione dieci cicli con cui le origini possono essere
rilevate automaticamente ed elaborate come segue:

„

Visualizzazione diretta dei valori rilevati

„

Registrazione nella tabella Preset dei valori rilevati

„

Inserimento in una tabella origini dei valori rilevati

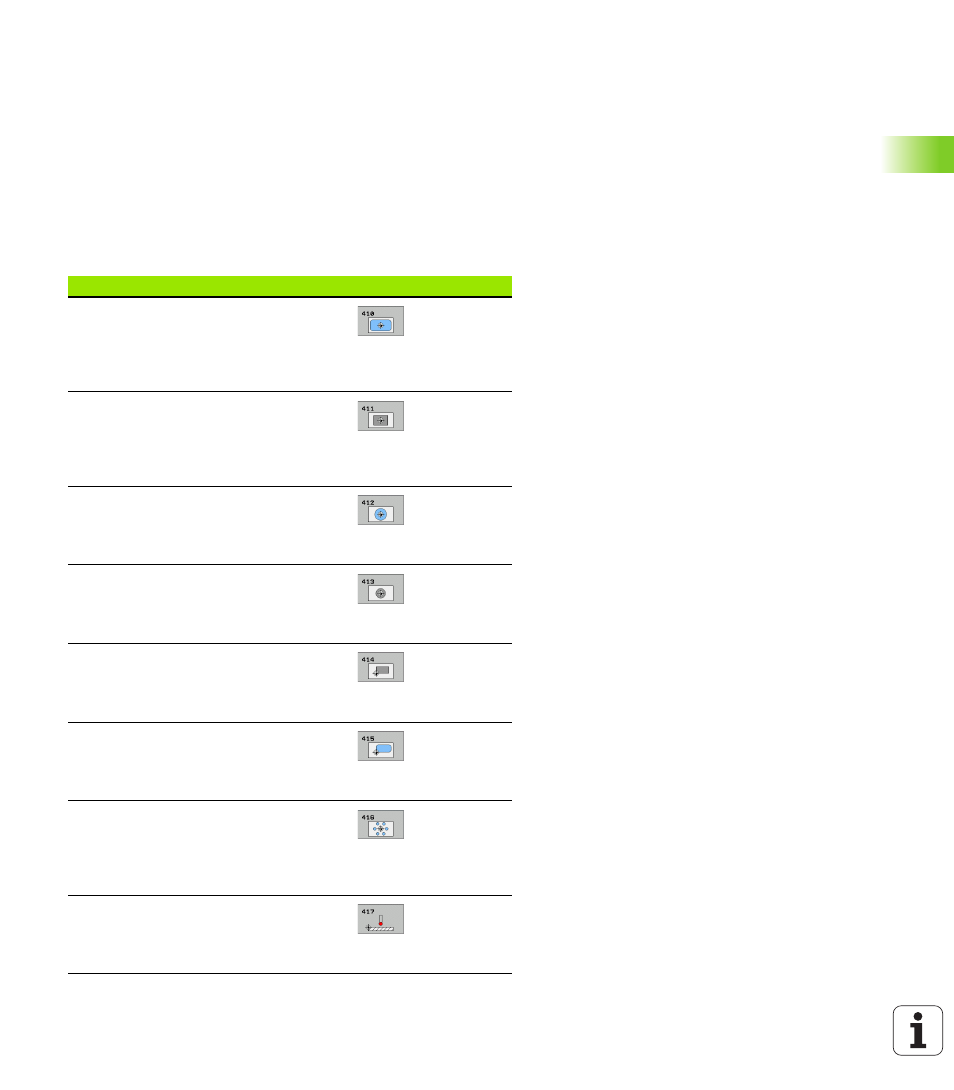

Ciclo

Softkey

Pag.

410 ORIGINE SU RETTANGOLO
INTERNO
Misuraz. interna di lunghezza e larghezza
di un rettangolo, impostaz. centro
rettangolo quale origine

pag. 64

411 ORIGINE SU RETTANGOLO
ESTERNO
Misuraz. esterna di lunghezza e larghezza
di un rettangolo, impostaz. centro
rettangolo quale origine

pag. 67

412 ORIGINE SU CERCHIO INTERNO
Misuraz. interna di 4 punti qualsiasi sul
cerchio, impostaz. centro del cerchio
quale origine

pag. 70

413 ORIGINE SU CERCHIO ESTERNO
Misuraz. esterna di 4 punti qualsiasi sul
cerchio, impostaz. centro del cerchio
quale origine

pag. 73

414 ORIGINE SU SPIGOLO ESTERNO
Misuraz. esterna di due rette, impostaz.
del punto di intersezione delle rette quale
origine

pag. 76

415 ORIGINE SU SPIGOLO INTERNO
Misuraz. interna di due rette, impostaz.
del punto di intersezione delle rette quale
origine

pag. 79

416 ORIGINE SU CENTRO CERCHIO DI
FORI
(2º livello softkey) Misuraz. di tre fori
qualsiasi sul cerchio di fori, impostaz. del
centro del cerchio di fori quale origine

pag. 82

417 ORIGINE SU ASSE TS (2º livello
softkey) Misuraz. di una posizione
qualsiasi nell'asse del tastatore e
impostaz. quale origine

pag. 85
