MONTAGGIO
PERICOLO: durante l’installazione considerare sempre le norme del proprio Stato.
L’installazione deve essere sempre eseguita da personale autorizzato.
L’installazione del proiettore deve essere sempre resa sicura attraverso un ancoraggio
secondario di sicurezza. Questo deve essere fatto in modo che niente possa cadere
nell’eventualità che l’ancoraggio principale venga meno.
Durante il montaggio, lo smontaggio o la manutenzione, è vietato sostare nell’area al di
sotto della zona dell’installazione, sopra ponteggi, sotto aree ad alta densità lavorativa o
in qualsiasi altra zona pericolosa.
L’operatore deve preoccuparsi che tutto quanto riguardante la sicurezza e le
caratteristiche tecniche delle macchine, sia stato approvato da persona esperta prima di
iniziare le operazioni per la prima volta o, in seguito a cambiamenti, prima di avviare le
operazioni di nuovo.
IMPORTANTE: INSTALLAZIONI IN ALTO RICHIEDONO MOLTA ESPERIENZA
relativamente ai calcoli sui carichi limite di lavoro, a tutto il materiale usato
nell’installazione ed ai controlli di sicurezza periodici su tutto quanto usato
nell’installazione (attrezzature e proiettori). Mancando tali requisiti, non tentare mai di
eseguire l’installazione da soli, ma rivolgersi sempre a personale qualificato. Una errata
installazione può provocare anche danni fisici e/o economici.
Il proiettore deve essere installato al di fuori della portata delle persone.
Se la posizione del proiettore dovesse essere più bassa rispetto al soffitto o a travi alte,
bisognerà utilizzare truss professionali. Il proiettore non deve mai essere fissato in modo
che oscilli liberamente nella stanza.
ATTENZIONE: Il proiettore potrebbe provocare gravi danni in caso di caduta. In
presenza di qualsiasi dubbio riguardante la sicurezza della possibile installazione, non
installare il proiettore.
10

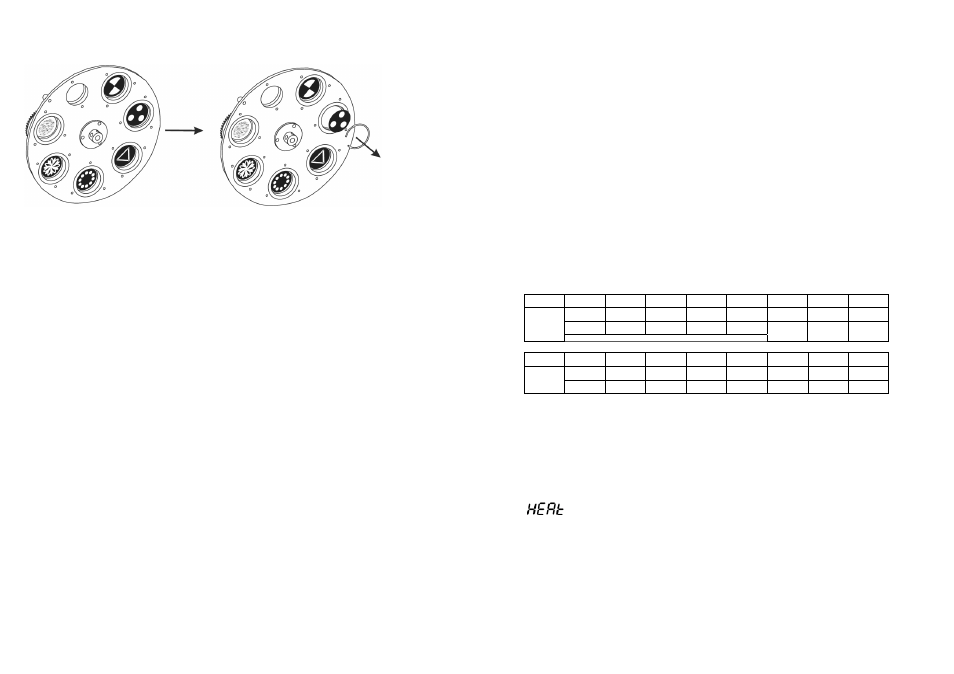

1. Calibration via the control board
Press “ENTER” and the “UP” and “DOWN” keys in order to display the following
messages: “Col1”, “Col2”, “Pris”, “SGob”, “rGob”, “Grot” for very smooth function
calibration. Select one of them, press “ENTER” and use the “UP” and “DOWN” keys in
order to adjust their right value from 0 to 255. Then press “ENTER” to confirm or “MODE”
to cancel and return to the menu. This can be repeated for each calibration parameter if
it is required. When the calibration is finished, it is necessary to use the "ArES" function
in order to write the calibration values to the memory (EEPROM) and to make a reset in
order to check the newly adjusted positions of the colour, gobo and effect wheels. When
the reset of the fixture is finished, the display will show the "FCAL" message. Press
“ENTER” to repeat the calibration or “MODE” to return to the menu.
2. Calibration via the external controller
Press “ENTER” and use the “UP” and “DOWN” keys in order to display the following
messages: “Col1”, “Col2”, “Pris”, “SGob”, “rGob”, “Grot” calibration parameters. Select
one of them and press “ENTER”.
Now you can calibrate the colour, gobo and effect wheel by your controller. The DMX
calibration protocol is described in the table mentioned below.
DMX
Channels 1 2 3 4 5 6 7 8
Colour
wheel 1 Colour
wheel 2 Static gobos Rotating
gobos Gobo
rotation - Colour
wheel 1 Colour
wheel 2
Calibration
0-255 Calibration
0-255 Calibration
0-255 Calibration
0-255 Calibration
0-255
Function
Smooth microstep movement
- Standard
protocol
Standard
protocol
Canale
DMX 9 10 11 12 13 14 15 16
Prism Static gobos Rotating
gobos Gobo
rotation Iris Focus Strobe Dimmer Function
Standard
protocol Standard
protocol Standard
protocol Standard
protocol Standard
protocol Standard
protocol Standard
protocol Standard
protocol
After having calibrated required functions press “ENTER” to confirm (or “MODE” to
cancel and return to the menu without reset by the “ArES” function) and use the “ArES”
function in order to write the calibration values to the memory (EEPROM) and to make a
reset in order to check the new settings.
ERROR AND INFORMATION MESSAGES
- Overheat
This message appears if you try to switch on the lamp within 5 minutes after having
switched it off (the lamp is too hot). The message will appear on the display if the lamp
doesn't ignite within 28 seconds. The PLML575SE will store this information and
automatically ignite the lamp when the 5 minutes period has expired.
