Montaggio e allineamento della torcia
Montaggio della torcia
Allineamento della torcia

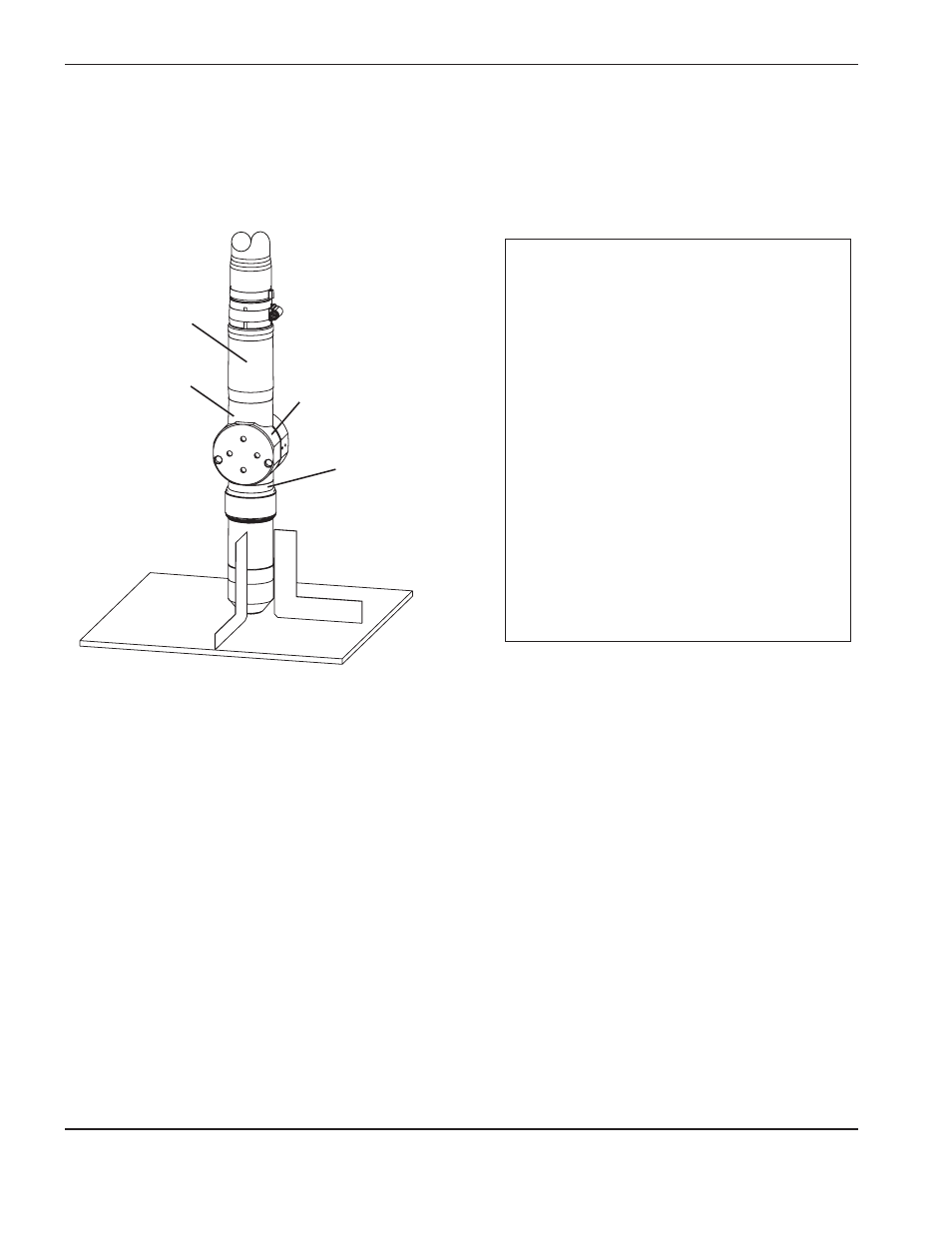

P er posizionare la torcia ad angolo retto rispetto alla lamiera, usare una squadra. Vedere la figura sopra.
Installazione
1. Installare la torcia (con i cavi torcia attaccati)
sulla relativa staffa di montaggio.
2. Posizionare la torcia al di sotto del supporto
di montaggio , in modo che tale supporto
si trovi in corrispondenza della parte inferiore
del manicotto della torcia, senza però toccare
il sistema di sgancio rapido.
3. Serrare le viti di serraggio.
Nota: il supporto deve essere posizionato
nella parte più bassa del manicotto della
torcia per ridurre al minimo le vibrazioni
sulla punta della torcia stessa.
Boccola inferiore
della torcia Supporto montaggio torcia
(fornito dal cliente)
Boccola superiore
della torcia
Presa a sgancio rapido
