InstallazIone
3-14
HPR260XD Manual Gas
– 806344 Revisione 2

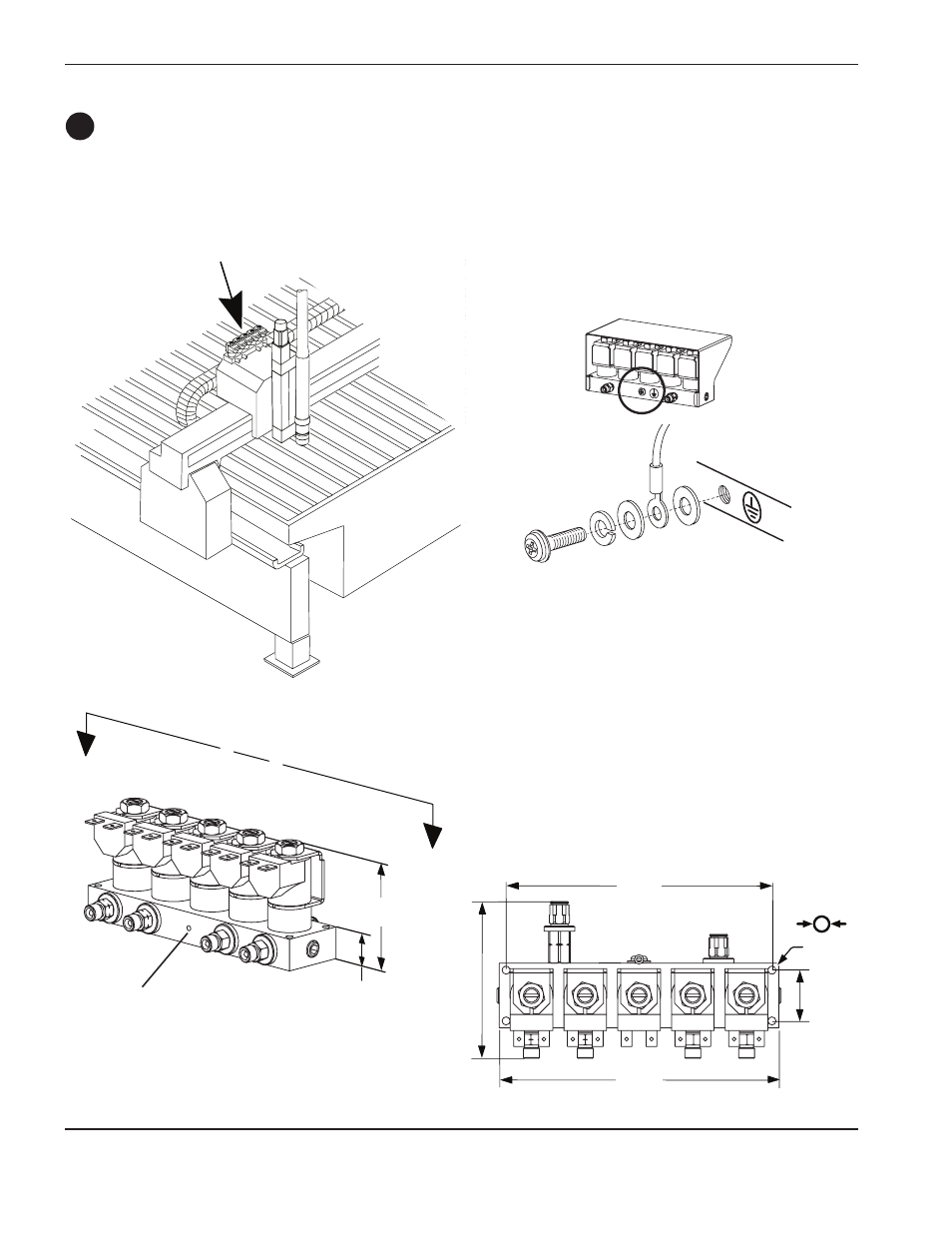

Messa a terra della valvola di chiusura
A - A
A
A
4,7 mm
157 mm
Foro di sfiato:
non ostruire
70 mm
19 mm
30 mm
92 mm
165 mm
Installazione della valvola di chiusura
• Montare il gruppo valvola di chiusura vicino al carrello torcia. La lunghezza massima dei tubi flessibili del gas tra
il gruppo valvola di chiusura e la torcia è 1,8 m.
C
