Manutenzione
5-36 HPR260XD Manual Gas – 806344 Revisione 2

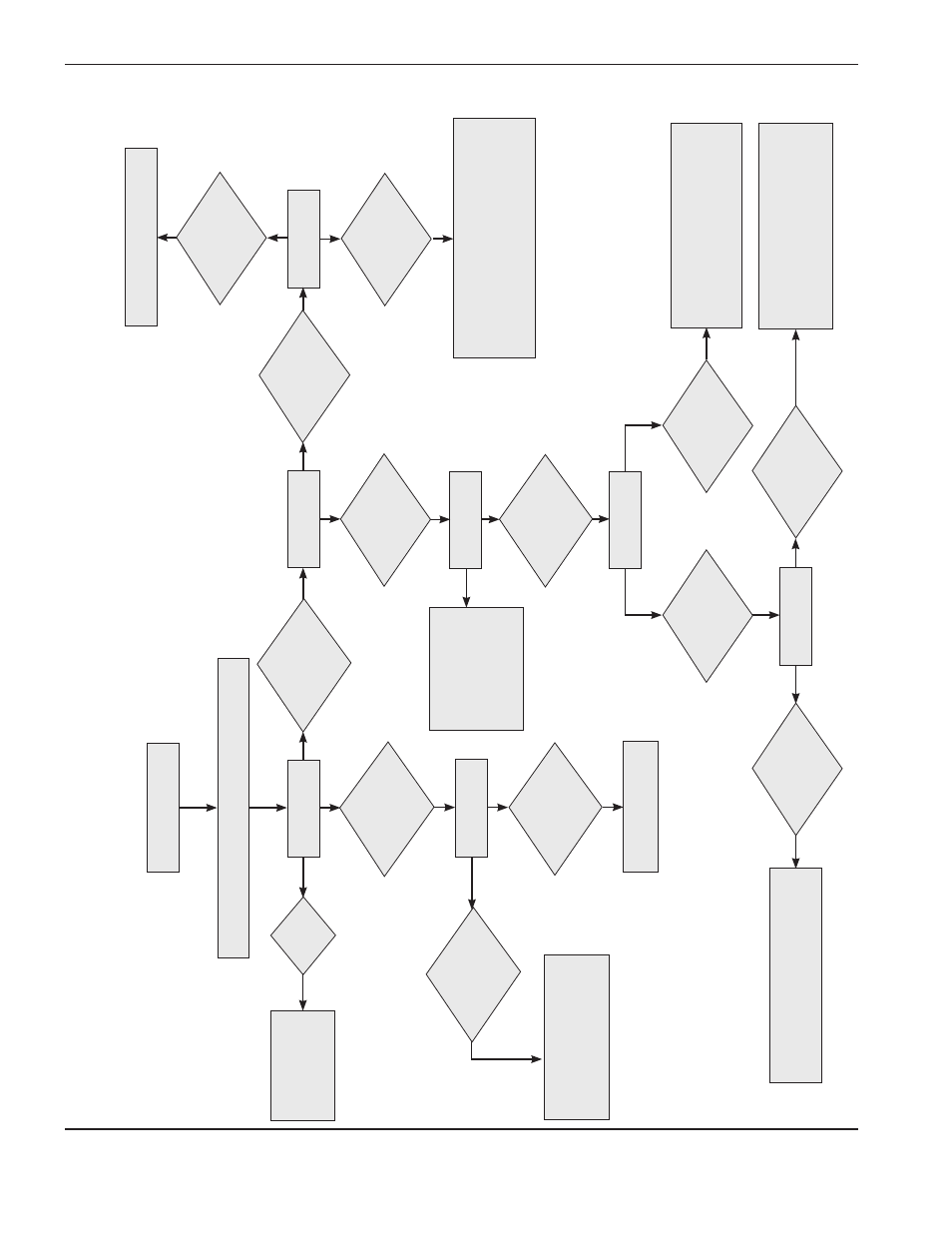

Diagramma di individuazione degli errori legati al flusso di refrigerante
Errore refrigerante
(093) o (060)
Andare alla sezione “Individuazione dei guasti della pompa
e del motore”
Sostituire la valvola di non ritorno,
in caso contrario il refrigerante fuoriuscirà durante ciascuna sostituzione dei consumabili
Il tubo flessibile di ritorno al generatore
è attorcigliato. Se il tubo non
è attorcigliato, sostituirlo.
Andare alla sezione “Passi da seguire prima del test”
alla pagina successiva
Andare al test 1
Andare al test 2
Andare al test 7
Sostituire il flussostato
Andare al test 3
Se la portata visualizzata sulla schermata CNC
è > 0,9 gall./min, sostituire la torcia.
Andare al test 4
Andare al test 5
Verificare che il tubo di uscita del generatore
non sia attorcigliato. Se il tubo non
è attorcigliato, sostituire la valvola di by-pass e il set di tubi tra il generatore e la consolle
ad alta frequenza.
Sono presenti attorcigliamenti oppure ostruzioni tra il generatore e la consolle
ad alta frequenza. Se il tubo non è attorcigliato, sostituire i cavi. Sono presenti attorcigliamenti nei cavi tra la consolle ad alta frequenza
e la torcia. Se il tubo non è attorcigliato,
sostituire i cavi.
Andare al test 6
Sostituire la pompa e verificare che
l’albero non sia danneggiato
Nessun flusso
Portata dal test
di riempimento < 0,9 gall./min
Portata dal
tubo di flusso < 0,8 gall./min
Portata dal test
di riempimento < 0,9 gall./min
Portata dal test
di riempimento > 0,9 gall./min
Portata dal test
di riempimento > 0,9 gall./min
Portata dal CNC
> 0,8 gall./min
Portata dal CNC
< 0,8 gall./min
Portata dal CNC
< 0,9 gall./min
Portata dal
test di riempimento
< 0,9 gall./min
Portata dal
test di riempimento
< 0,9 gall./min
Portata dal
test di riempimento
< 0,9 gall./min
Portata dal
test di riempimento
> 0,9 gall./min
Portata dal
tubo di flusso > 0,8 gall./min
