InstallazIone
HPR260XD Manual Gas – 806344 Revisione 2 3-27

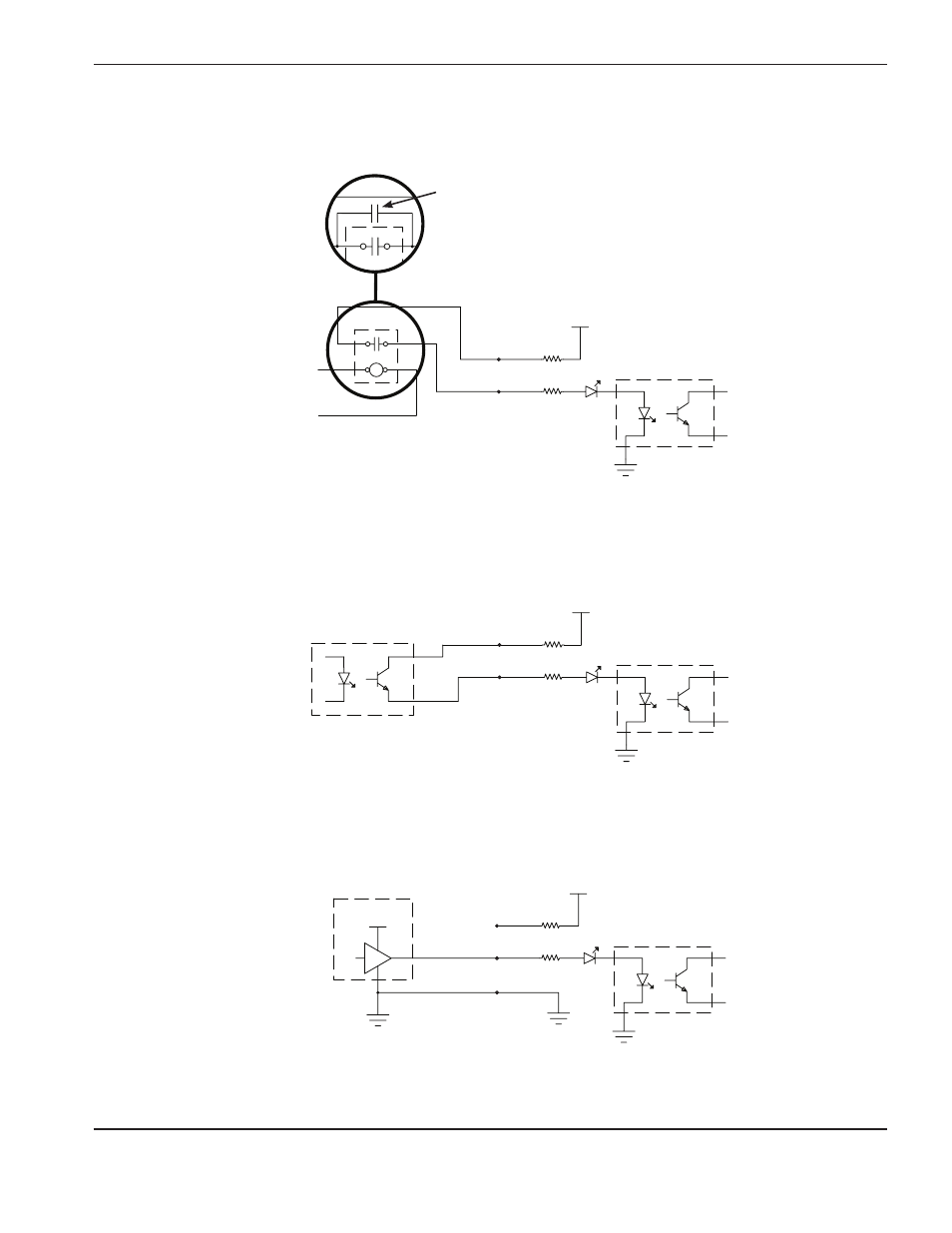

Esempi di circuiti di alimentazione
Uscita da CNC/PLC
Relè esterno
(CA o CC)
1. Interfaccia relè
+24 VCC
HPR
Terra
2. Interfaccia fotoaccoppiatore
CNC/PLC
+24 VCC
HPR
Uscita transistor
fotoaccoppiatore
12 V–24 VCC
CNC/PLC +24 VCC
HPR
Terra
Terra
Attuatore attivo
se segnale alto
3. Interfaccia uscita amplificata
Nota: la vita utile del relè esterno può essere aumentata
aggiungendo un condensatore poliestere
metallizzato (0,022 μF 100 V o superiore)
in parallelo con i contatti del relè.
Terra
