Manutenzione
HPR260XD Manual Gas
– 806344 Revisione 2
5-51

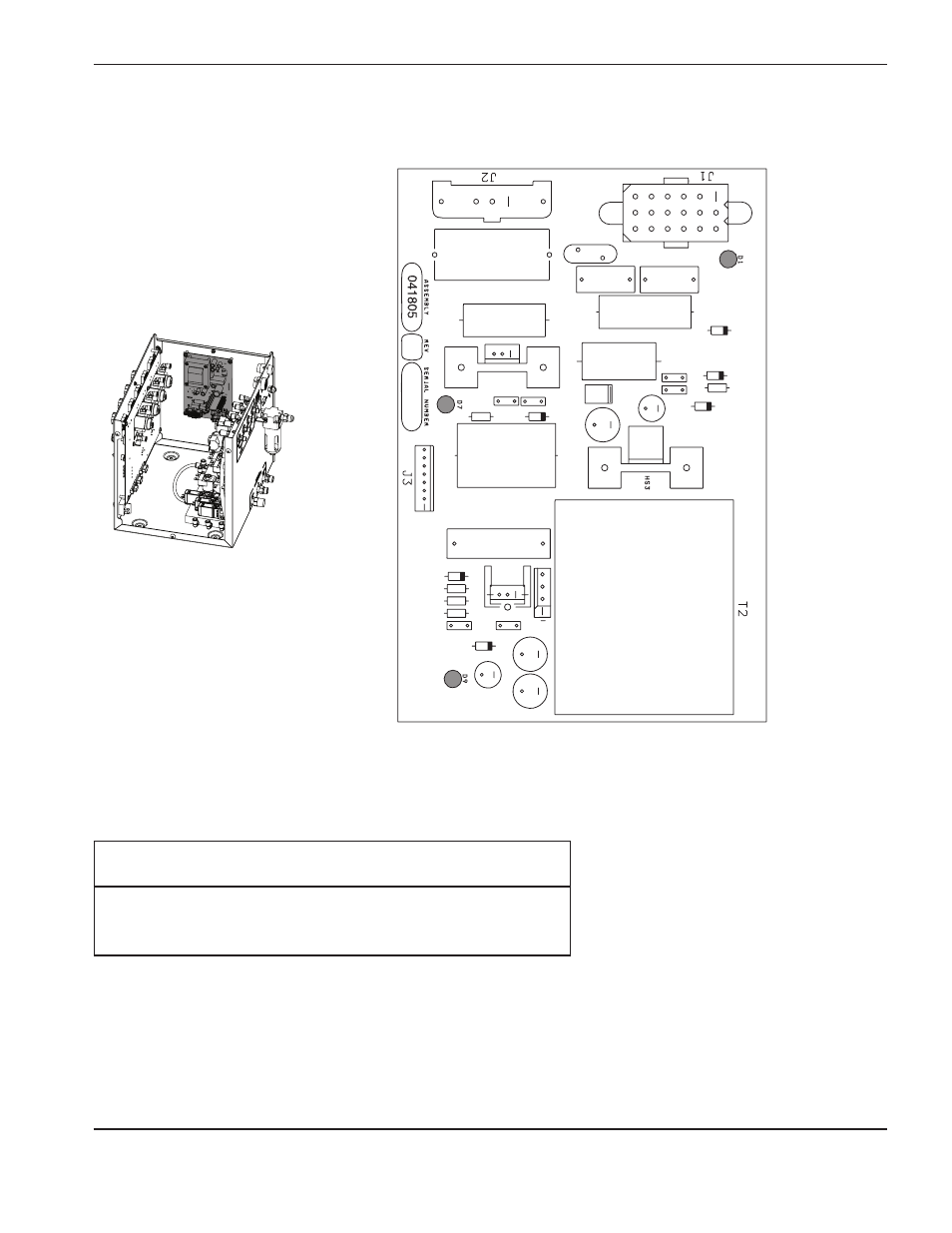

Scheda di distribuzione di potenza PCB1 della consolle del gas
Elenco dei LED sulla scheda di controllo della consolle del gas
LED
Nome del segnale
Colore
D1
120 VCA (commutato)
Verde
D7
+ 5 VCC
Rosso
D9
+ 24 VCC
Rosso
