Appendice c – ApplicAzioni robotizzAte
HPR260XD Manual Gas – 806344 Revisione 2 c-3
Manicotto di supporto girevole (opzionale) – 220864
Il manicotto girevole è stato progettato per l’utilizzo nelle applicazioni in cui i cavi
della torcia sono ripetutamente attorcigliati. Si tratta di un componente opzionale
e non è necessario usarlo per utilizzare i cavi torcia elencati in precedenza.
Il manicotto girevole è lungo 114,3 mm.
Fascetta manicotto di supporto girevole – 220900
Il diametro del manicotto girevole è più ampio rispetto ai manicotti standard (57 mm).
Rivestimento in pelle – 024866
Il rivestimento in pelle è lungo 3 m ed è stato realizzato per essere installato
sopra i cavi nel punto di collegamento con la torcia. Garantisce protezione nelle
applicazioni in cui si verifica un ritorno del metallo fuso sui cavi.
Torcia robotizzata per attività didattiche
(puntatore laser) – 228394
• Installare il puntatore laser nella boccola della torcia per garantire
un posizionamento e allineamento accurati della torcia.
• Utilizzare nei sistemi di programmazione/didattici e nei sistemi di allineamento
robotizzati.

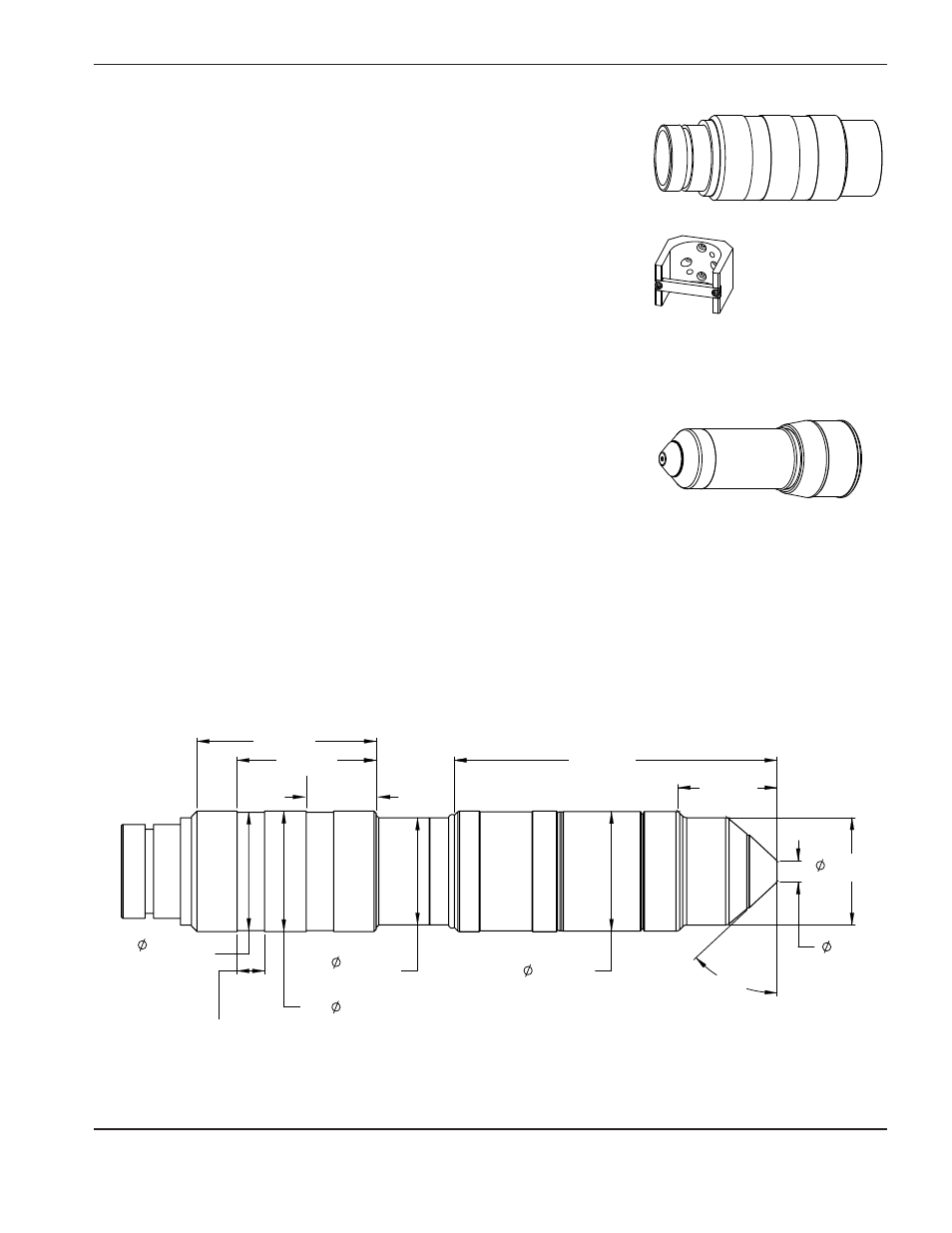

Dimensioni della torcia e del manicotto girevole
47°
84,84 mm
65,79 mm
33,02 mm
152,65 mm 37,08 mm
46,74 mm
10,16 mm
50,80 mm
56,64 mm
57,02 mm 3 X
50,67 mm
56,01 mm
2 X
2 X 12,95 mm
