Manutenzione
HPR260XD Manual Gas – 806344 Revisione 2 5-37
Test di flusso del liquido refrigerante
Se il display LED della consolle del gas indica un errore di flusso del refrigerante (093 o 060), spegnere e riaccendere
il sistema per cancellare l’errore. Eseguire quindi i seguenti test per individuare la causa del problema.
L’utilizzo di un flussometro in linea costituisce il metodo più accurato per misurare la portata di refrigerante, ma non può
essere usato per tutti i test descritti. È disponibile un flussometro in linea Hypertherm
(codice articolo 128933). I seguenti test di riempimento, in cui è sufficiente utilizzare un qualsiasi contenitore, forniscono
con buona approssimazione il valore della portata.
Prima del test
Nota: prima di pulire il filtro in linea occorre scaricare il refrigerante dal sistema (passo 1 sotto). Il refrigerante
presente nel circuito viene scaricato non appena viene rimosso il filtro in linea.
1. Pulire il filtro in linea.
2. Sostituire il filtro sul retro del generatore.
3. Verificare che il livello di refrigerante sia corretto quando si riempie nuovamente il circuito al completamento
dei passi 1 e 2.
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Direzione
del flusso
Galleggiante Effettuare la lettura
da questo bordo
Esempio mostrato 1.1

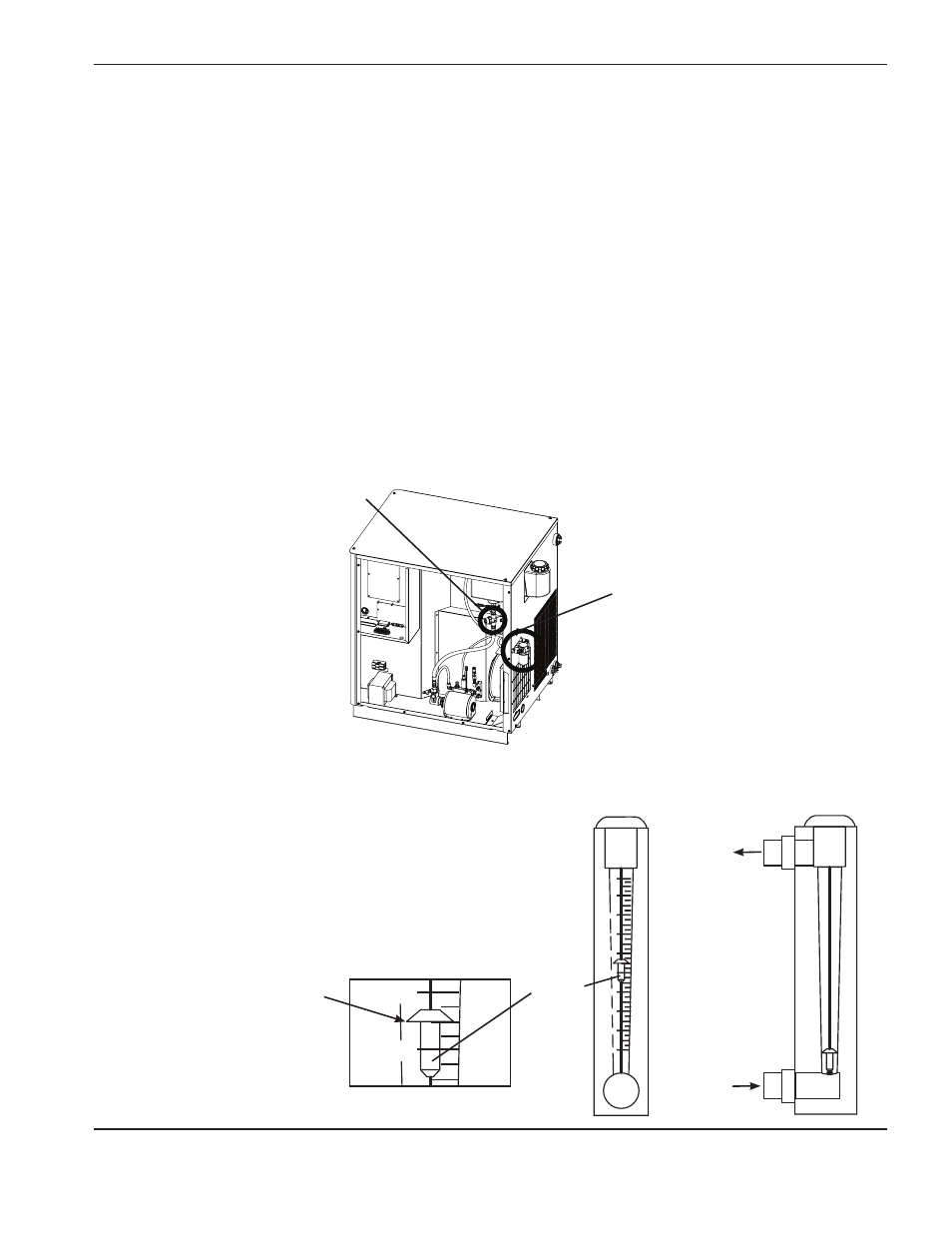

Filtro sul retro del
generatore
Filtro in linea
Utilizzo del flussometro Hypertherm (128933)
Seguire i passi sotto indicati per effettuare una misurazione accurata
mediante il flussometro.
1. Tenere il flussometro in posizione verticale. Perpendicolare ad entrambi
gli assi.
2. Effettuare la lettura secondo il riferimento indicato sotto.
