InstallazIone
HPR260XD Manual Gas – 806344 Revisione 2 3-25

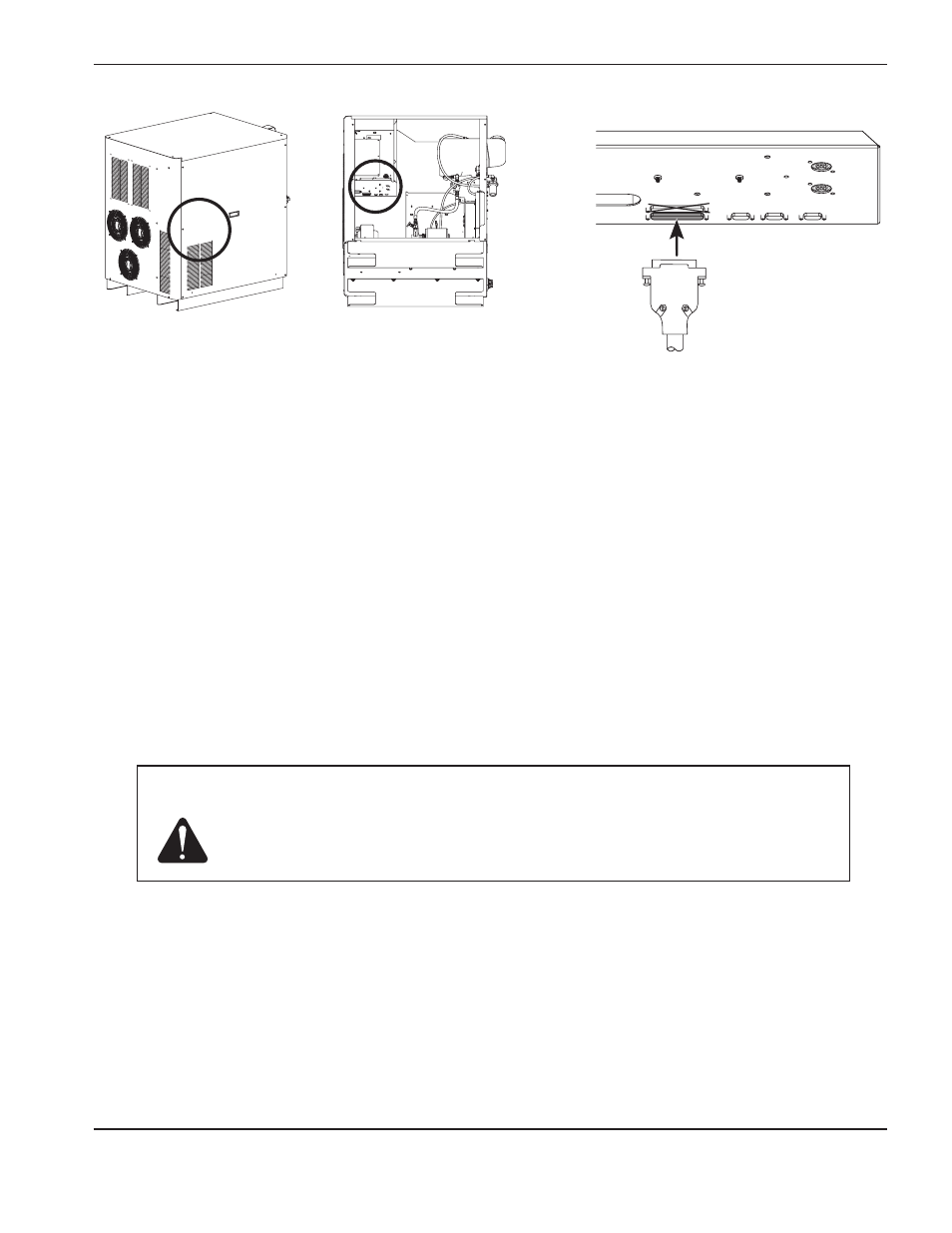

Note all’elenco dei cavi di interfaccia CNC
Nota 1. Gli i ngressi sono isolati per via ottica. Essi richiedono 24 VCC a 7,3 mA, o la chiusura di un contatto isolato.
La vita utile del relè esterno può essere aumentata aggiungendo un condensatore di poliestere metallizzato
(0,022 uF 100 V o superiore) in parallelo con i contatti del relè.
Nota 2. Le uscite sono transistor a collettore aperto isolate per via ottica. La tensione nominale massima è 24 VCC
a 10 mA.
Nota 3. Il movimento macchina è selezionabile e si usa per le configurazioni con più sistemi plasma.
Nota 4.* CNC +24 VCC fornisce una tensione di 24 VCC con una corrente massima di 200 mA. È necessario
installare un ponticello sul terminale J304 per utilizzare l’alimentazione a 24 V.
Attenzione: il cavo del controllo numerico deve essere realizzato usando un cavo con
schermatura a 360 gradi e connettori con guscio metallico su ciascuna
estremità. La schermatura deve terminare sul guscio metallico su ciascuna
estremità per garantire la corretta messa a terra e per fornire la schermatura più
efficace possibile.
* Vedere l’esempio 1 a pagina 3-27
