Manutenzione
HPR260XD Manual Gas – 806344 Revisione 2 5-53
Test automatico chopper e sensore di corrente all’accensione
Accendere il sistema (ON). Quando inizia il pre-flusso, il contattore si chiude e il sistema
verifica automaticamente i chopper e i sensori di corrente. Il sistema chiude i contattori e attiva
il chopper 1 con ciclo di lavoro al 90%. Il chopper carica il condensatore di sovratensione sulla
scheda I/O (PCB 6). La corrente che carica il condensatore deve essere compresa tra 10
e 35 A. Sul display LED viene visualizzato il codice di errore 105 se la corrente
è < 10 A o se non c’è alcun feedback sul sensore di corrente 1 (CS1). Sul display LED viene
invece visualizzato il codice di errore 103 se la corrente è > 35 A.
Se il chopper 1 supera il test, il sistema ripete il test per il chopper 2 e il sensore di corrente 2
(CS2). Sul display LED viene invece visualizzato il codice di errore 106 se la corrente è > 10 A.
Sul display LED viene invece visualizzato il codice di errore 104 se la corrente è > 35 A.
Se il sistema completa la sequenza di accensione, posizionare l’interruttore con leva a scatto
in posizione ERROR. Se il sistema restituisce il codice di errore 003, il test è superato.
I chopper e i sensori di corrente funzionano correttamente.
Se vengono visualizzati i codici di errore 103, 104, 105 o 106, proseguire con il test sotto.

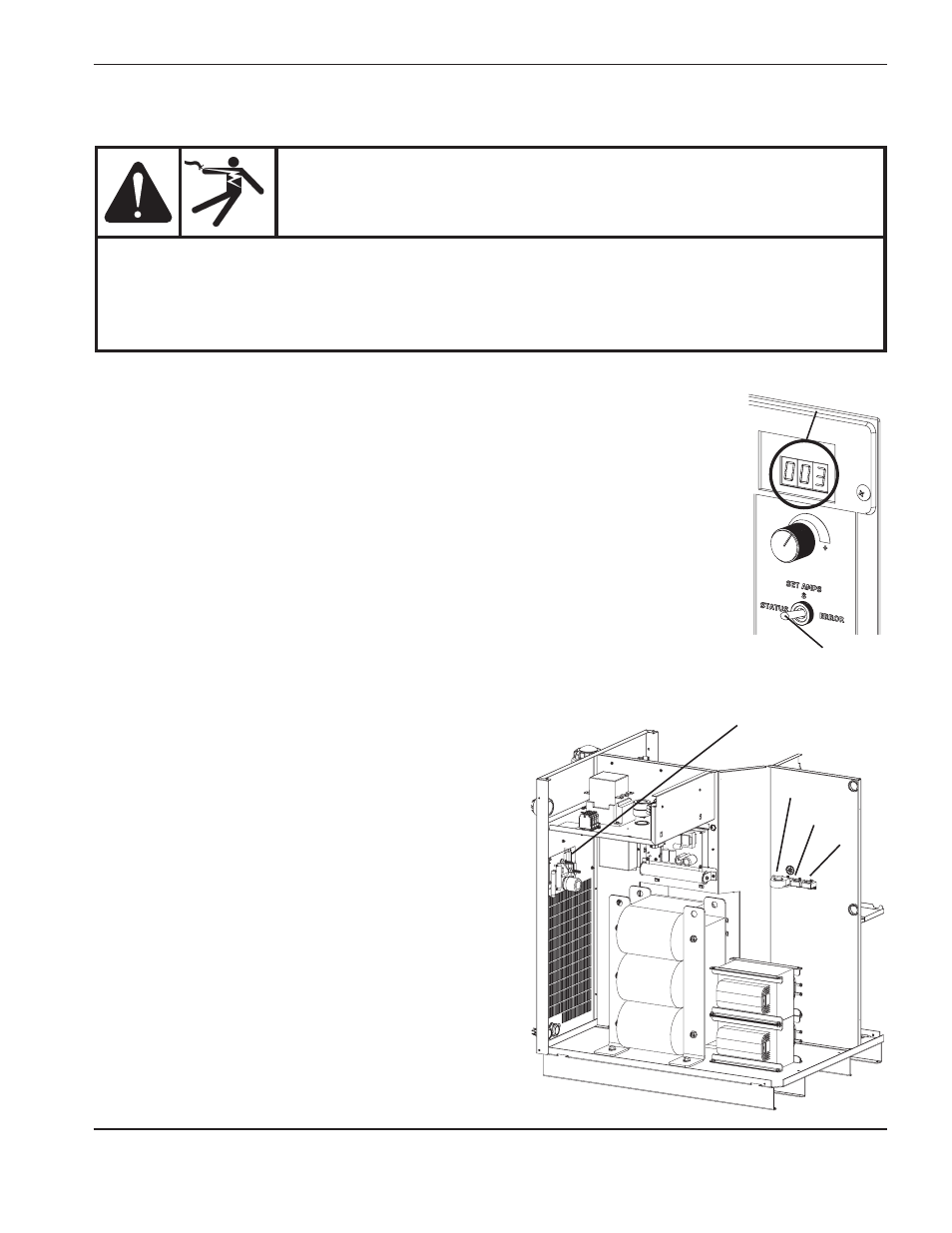

Test dei chopper
CS1
CS3
Scheda I/O
(PCB6)
CS2
Interruttore
con leva
a scatto
Display LED
AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA
Prestare la massima attenzione quando si lavora vicino ai moduli chopper. I grandi condensatori
elettrolitici (cilindri blu) immagazzinano grandi quantità di energia sotto forma di tensione
elettrica. Anche se l’alimentazione è scollegata, sono presenti alte tensioni ai terminali dei
condensatori, del chopper e dei dissipatori. La scarica di un condensatore con un cacciavite o con
un altro utensile può causare esplosioni, danni alle apparecchiature o alle persone.
Ricerca dei guasti con codici di errore 105 e 106
(corrente bassa)
1. Verificare che i sensori di corrente (CS1 e CS2) e i cavi non
siano danneggiati.
2. Scambiare CS1 e CS2. Se il codice di errore non viene più
visualizzato, sostituire il sensore difettoso.
3. Misurare la resistenza tra il filo 38 e il filo 39 sulla scheda
PCB6 con un tester. Il valore deve aumentare man mano che
il condensatore si carica. Sostituire la scheda PCB6 se si
rileva un valore costante.
4. Controllare che non vi siano fili allentati o cortocircuitati tra
il chopper e la scheda PCB6.
5. Controllare che ci sia una tensione di 220 VCA sui terminali
1A, 1B e 1C del chopper quando il contattore si chiude.
