InstallazIone
HPR260XD Manual Gas
– 806344 Revisione 2
3-9

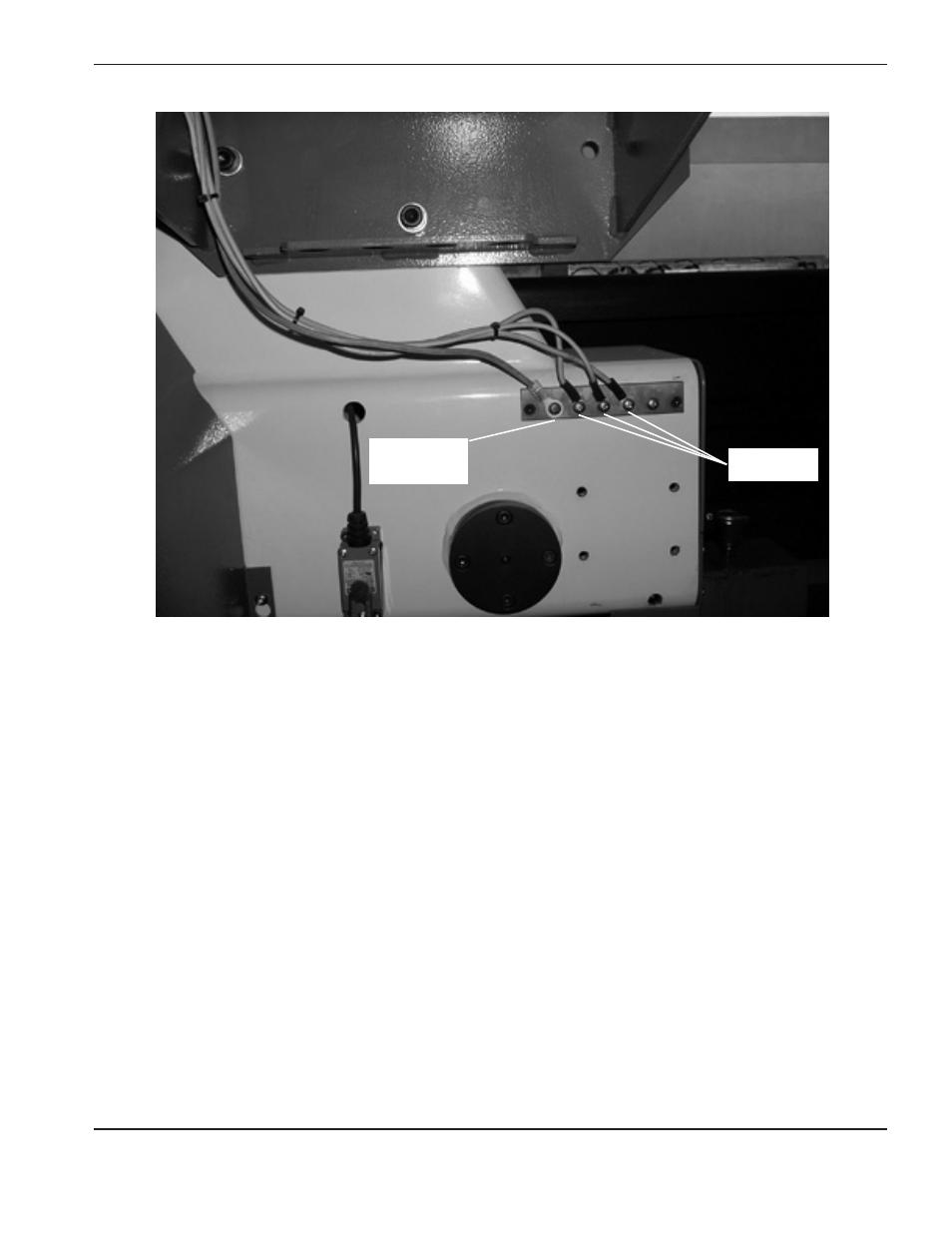

Esempio di una buona messa a terra della macchina di taglio a portale. É bullonata alla macchina
di taglio a portale, vicino al motore. Tutti i cavi di messa a terra individuali dai componenti montati
sulla macchina di taglio a portale corrono verso la linea, ad eccezione di quelli dalla consolle RHF*
e dal porta torcia. Un singolo cavo pesante corre quindi dalla bus bar a terra della macchina di taglio
a portale alla linea a terra bullonata al tavolo.
* Si applica ai sistemi che utilizzano una consolle ad alta frequenza remota (RHF)
Cavi a terra del
componente
Cavo alla linea
a terra sul banco
da taglio
