InstallazIone
3-28 HPR260XD Manual Gas – 806344 Revisione 2

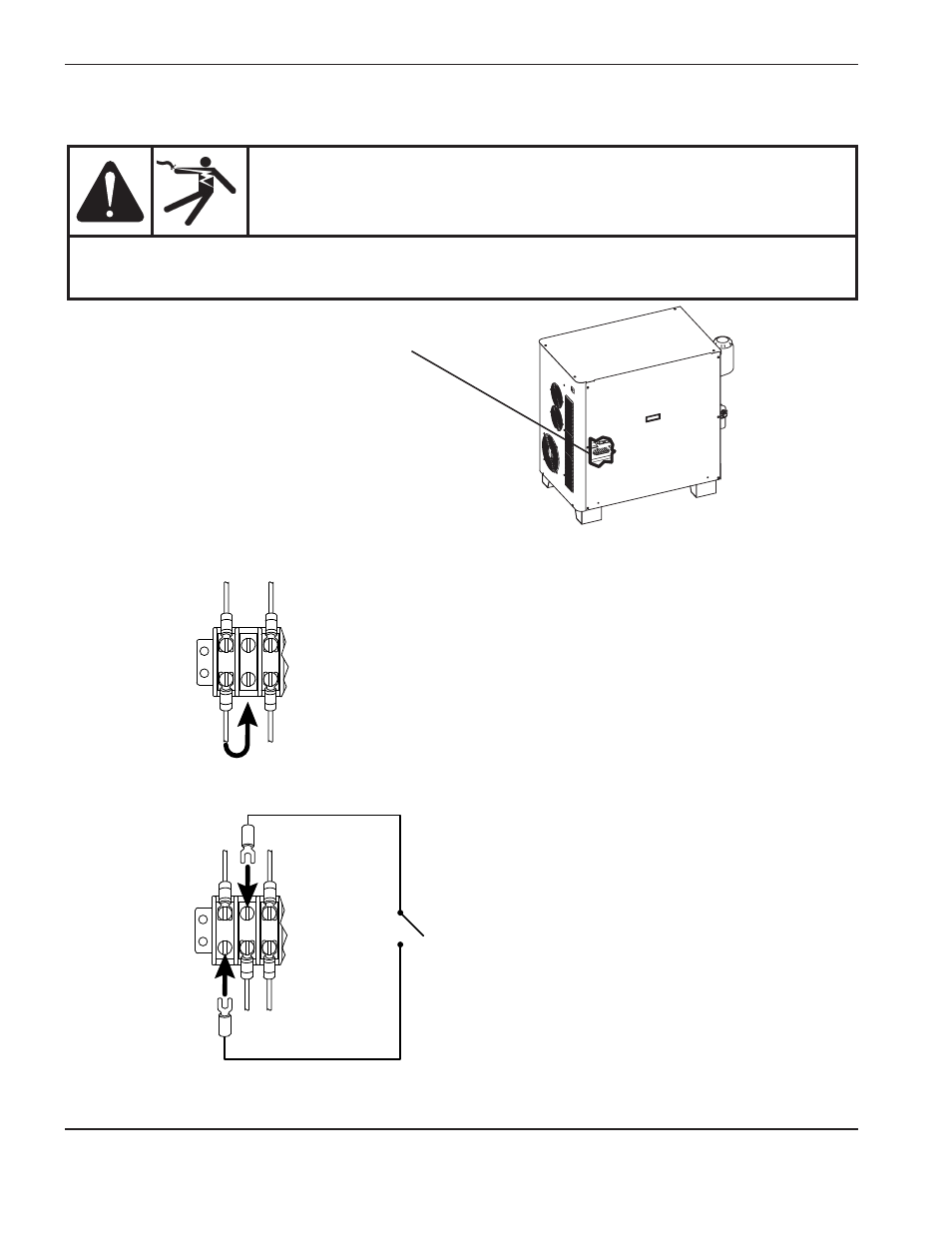

Individuazione TB2
Interruttore ON/OFF remoto (fornito dal cliente)
Nota: usare un interruttore, un relè o un relè a stato solido
compatibile con la tensione di 24 VCA a 100 mA.
È necessario utilizzare un interruttore con contatto
permanente e non un interruttore con contatto
momentaneo.
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di eseguire gli interventi di manutenzione.
Per ulteriori informazioni sulle precauzioni di sicurezza da adottare
consultare la sezione Sicurezza in questo manuale.
TB2 2 1 3
1
1
3
3
TB2 2 1 3
1
1
3
3
Nota: per consentire il funzionamento dell’interruttore remoto, è necessario che l’interruttore di alimentazione
principale sulla consolle del gas sia in posizione acesso (ON).
2. Rimuovere il cavo 1 come indicato e collegarlo al terminale 2.
1. Individuare la morsettiera 2 (TB2) sul generatore.
3. Collegare l’interruttore ai terminali 1 e 2 come indicato.
